주간 점검
제 4 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
4-3
Solenoid Valve 점검
조치
Step 1.

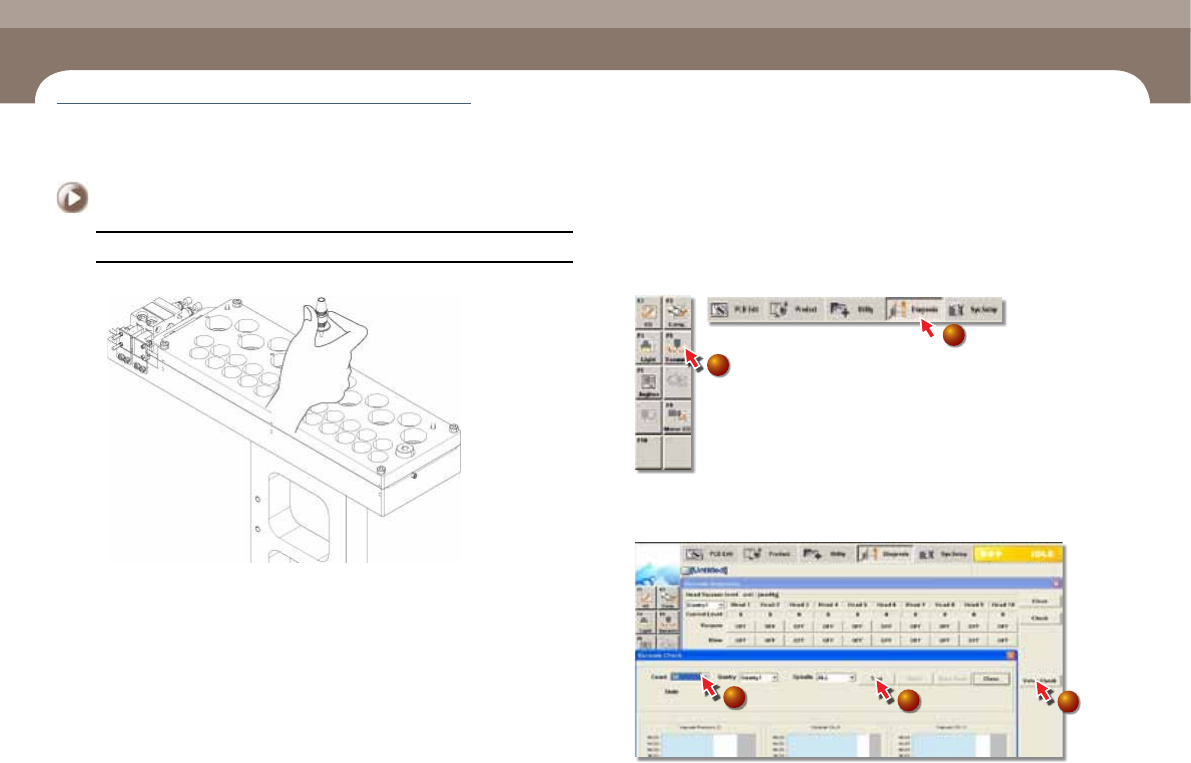

ANC에 CN040 Nozzle을 삽입
Step 2.
장비를 작동시켜 ANC의 CN040 Nozzle을 Head에 장착
Step 3.
MMI의 'Diagnosis'메뉴를 선택하고, 'Vacuum'하위메뉴 선택
2
1
Step 4.
<Valve Check> 버튼을 클릭하고,'Valve Check'대화상자의
<Try> 콤보박스에서 Vacuum ON/OFF 횟수를 선택한 후
<Test> 버튼 클릭
3
5
4
Solenoid Valve 점검
(소요시간 : 20분 / No. W-3)
주간 점검
제 4 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
4-4
Solenoid Valve 점검
주간 점검
Step 5.
점검 결과 이상시 STS 또는 Local Agent로 연락하여 해당
Solenoid Valve를 교체
Solenoid Valve 점검 및 이상유무 확인과 관련된 자세한 사항은
Administrator's Guide의 "15.4 Vacuum'을 참조하십시오.
주 의
Vacuum Filter는 주간단위로 점검하시고 최대 6개월내 교환을 해야만
부품의 Pickup(흡착)을 위한 Vacuum이 정상적으로 형성됩니다.
솔레노이드 밸브는 소모품으로써 안정적인 작업을 위해서는 2년 주기
로 솔레노이드 밸브를 교환하는 것을 권장합니다.
주간 점검
제 4 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
4-5

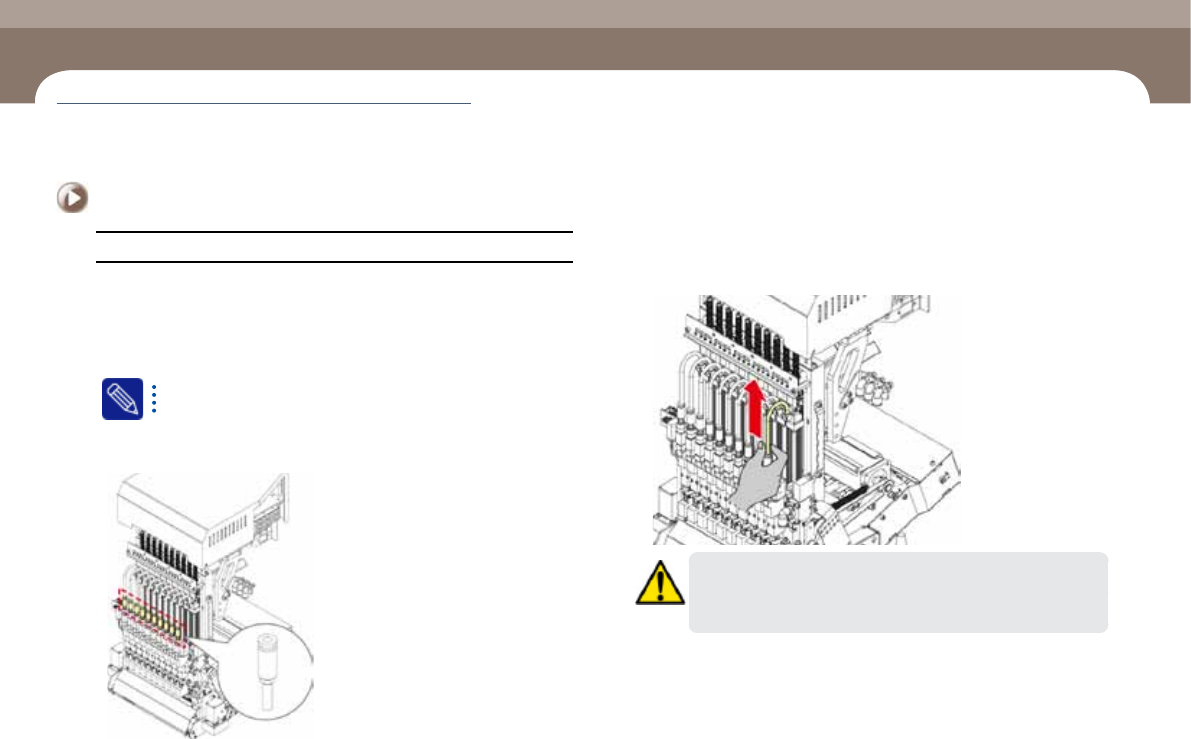

Head Vacuum Filter 점검 및 교환
Head Vacuum Filter 점검 및 교환
조치
Step 1.
"3. X Frame 전면이동" (1-3페이지)를 참조하여 X Frame을
전면으로 이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 "2. 비상정지 하기" (1-2페이지)를 참조
Step 3.
Vacuum Filter의 변색을 확인 (필터 변색 점검 주기: 권장 매월
1회)
Step 4.
Vacuum Filter에서 Tube 분리
주 의
Vacuum Filter 점검 후 또는 교환 후 Filter와 Tube와 조립상태 확인
(소요시간 : 30분 / No. W-4)
