주간 점검
제 4 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
4-6
Head Vacuum Filter 점검 및 교환
주간 점검
Step 5.
Vacuum Filter를 교체
Step 6.
"3. 비상정지 해제하기" (1-6페이지)를 참조하여 비상정지
해제하여 작업을 재진행
주 의
Vacuum Filter는 주간단위로 점검하시고 최대 6개월내 교환을 해야만
부품의 Pickup(흡착)을 위한 Vacuum이 정상적으로 형성됩니다.
교환 후에는 Filter와 Tube사이에 누기가 없는지 확인하십시오.
주 의
솔레노이드 밸브는 소모품으로써 안정적인 작업을 위해서는 2년 주기
로 솔레노이드 밸브를 교환하는 것을 권장합니다.
월간 점검
제 5 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-1
Head Spindle 청소
유지보수 도구
세척액, 극세사 천, 에어건
조치
Step 1.
"3. X Frame 전면이동" (1-3페이지)를 참조하여 X Frame을
전면으로 이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 "2. 비상정지 하기" (1-2페이지)를 참조
Step 3.
Vacuum Filter에서 Tube 분리
제 5 장
월간 점검
Step 4.
해당 Nozzle을 분리
Head Spindle 청소
(소요시간: 30분 / No. M-1)
월간 점검
제 5 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-2
Head Spindle 청소
월간 점검

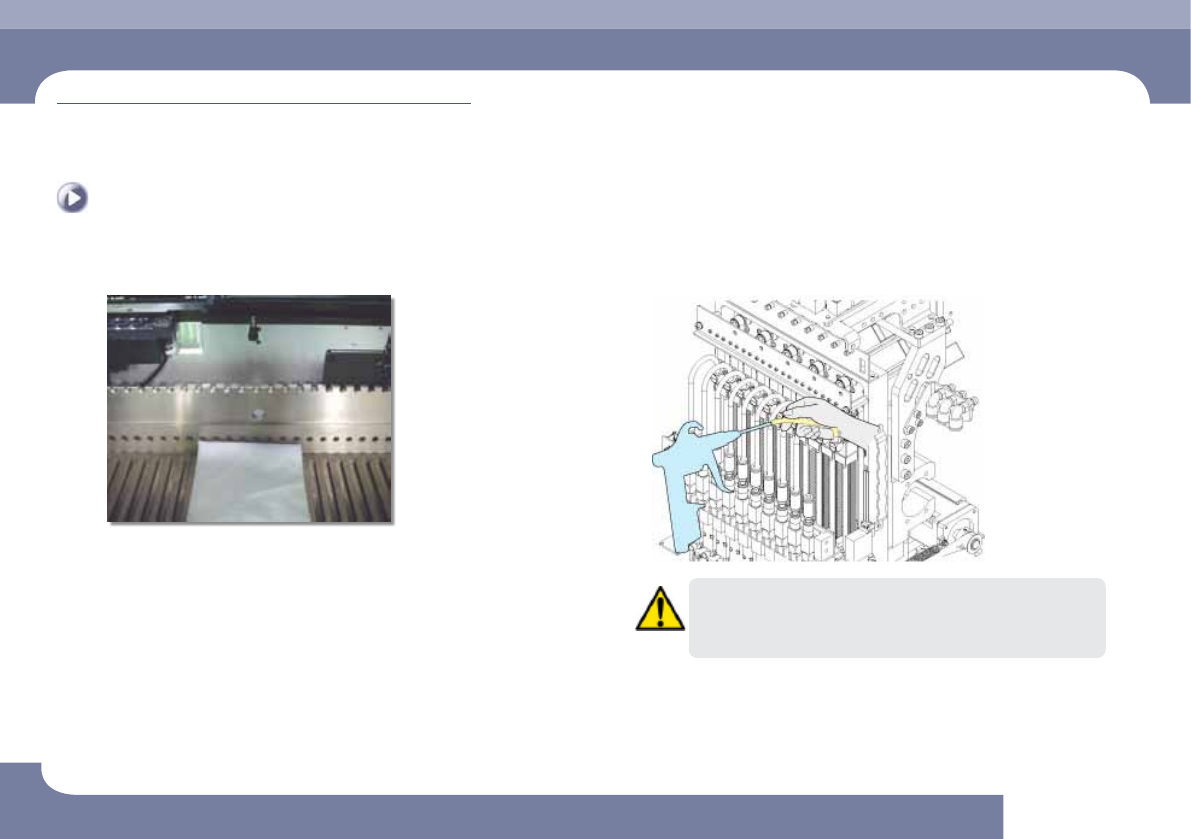

Step 5.
스핀들 아래에 헝겊을 받친 후
Step 6.
Air-Gun을 이용하여 공압 분사
주 의
Air Gun을 사용할 때, 보호 안경을 착용하지 않을 경우 눈에 손상을 입
을 수 있음. Air Gun 사용시 보호 안경을 착용
Step 7.
"3. 비상정지 해제하기" (1-6페이지)를 참조하여 비상정지
해제하여 작업을 재진행
