월간 점검
제 5 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-3

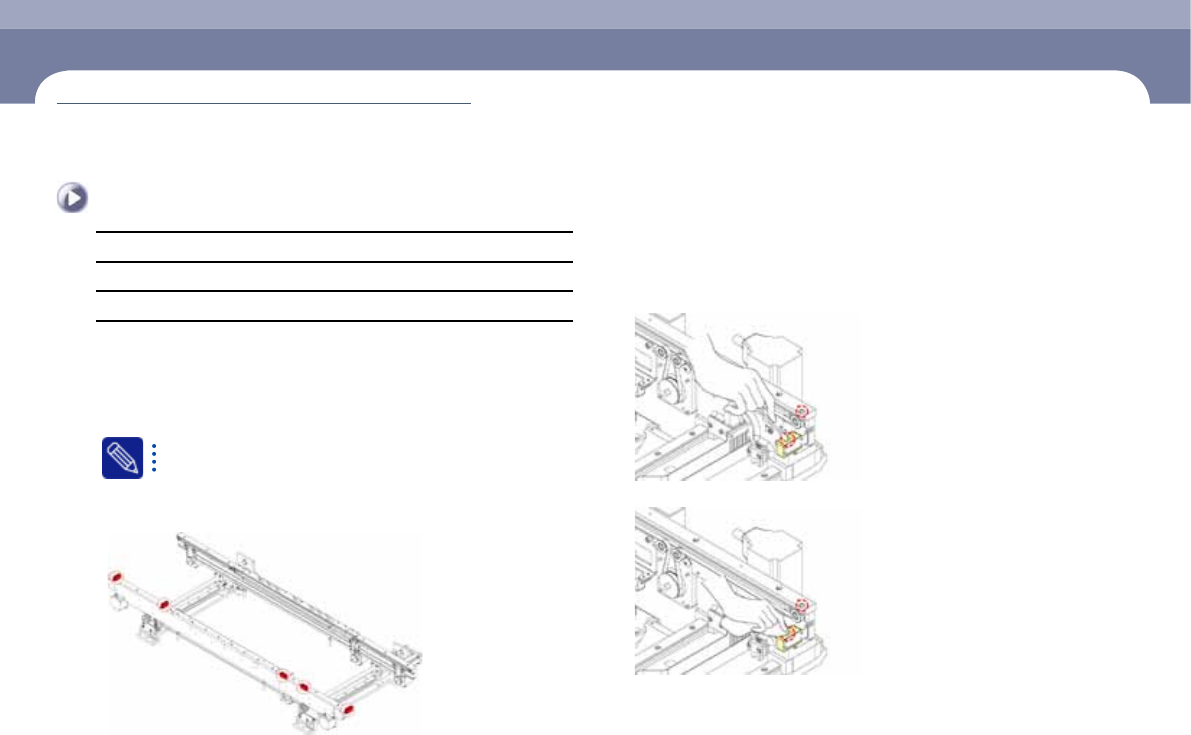

Conveyor Sensor/ Fiducial Mark 점검 및 청소
Conveyor Sensor/ Fiducial Mark 점검 및 청소
유지보수 도구
세척액, 천, 면봉
조치
Step 1.
"4. X Frame 후면이동" (1-4페이지)를 참조하여 X Frame을
후면으로 이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 "2. 비상정지 하기" (1-2페이지)를 참조
Step 3.
다음 그림에서 해당 Photo Sensor의 인식정도를 확인 (적색
LED는 대상이 인식 되었을 경우 점등)
Rear
Front
Step 4.
Sensor 창과 Fiducial Mark를 면봉과 극세사 천을 이용하여
청소
면봉으로 Sensor창,Fiducial Mark의 먼지나 이물질을 제거
깨끗한 천으로 Sensor창, Fiducial Mark의 먼지나 이물질을 제거
(소요시간: 10분 / No. M-2)
월간 점검
제 5 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-4

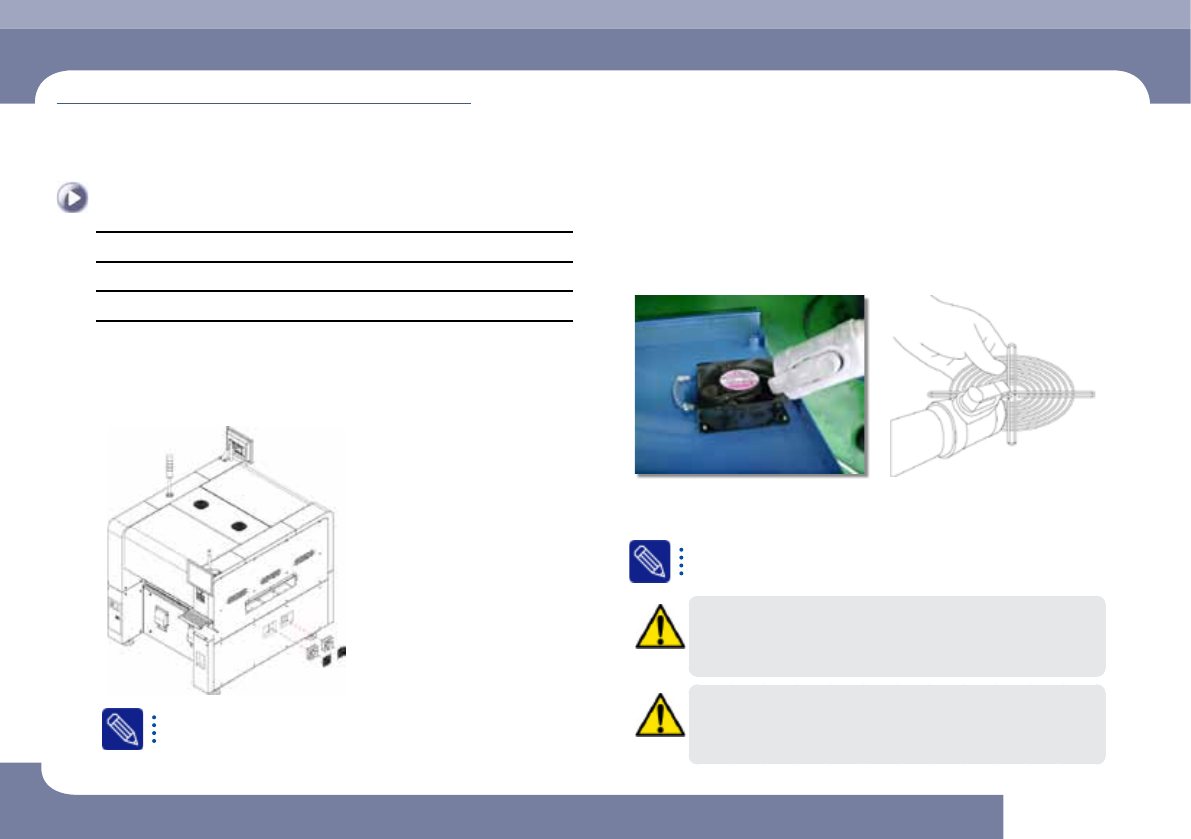

우측 Cover Cooling Fan 점검 및 청소
월간 점검
우측 Cover Cooling Fan 점검 및 청소
유지보수 도구
진공청소기, 십자형(+)드라이버
조치
Step 1.
"1. 전원 차단 절차" (1-1페이지)를 참조하여, 장비의 전원을
OFF
Step 2.
Cooling Fan의 소음 및 동작 상태에 문제가 발생하면, 십자형(+)
드라이버를 이용하여 Fan Filter 및 Fan 분리
옆 장비와 라인으로 구성되어있어 FAN을 분리할 공간이 충분하지 않다
면 Filter와 FAN을 분리하지 않은 상태로 에어건을 이용하여 청소
Step 3.
진공청소기를 이용하여 Cooling Fan 및 Filter를 청소
Step 4.
청소 후 Main Switch를 ON하여, Cooling Fan의 소음 및 동작
상태를 점검
이상 소음 및 동작 이상을 보인다면 다시 장비의 Main Switch를 OFF하
고 Cooling Fan을 교환
주 의
장비의 Main Switch를 ON시 Cooling Fan이 작동하므로 손에 상해를
입을 수 있으며, Cable등을 잘못 만지면 감전의 위험이 있으므로 각별
히 주의하여 작업
주 의
Cooling Fan의 교환 작업은 위험을 수반하므로 당사 C/S회사(STS) 또
는 현지 대리점(Local Agent)으로 문의하여 조치
(소요시간 : 10분 / No. M-3)
월간 점검
제 5 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-5

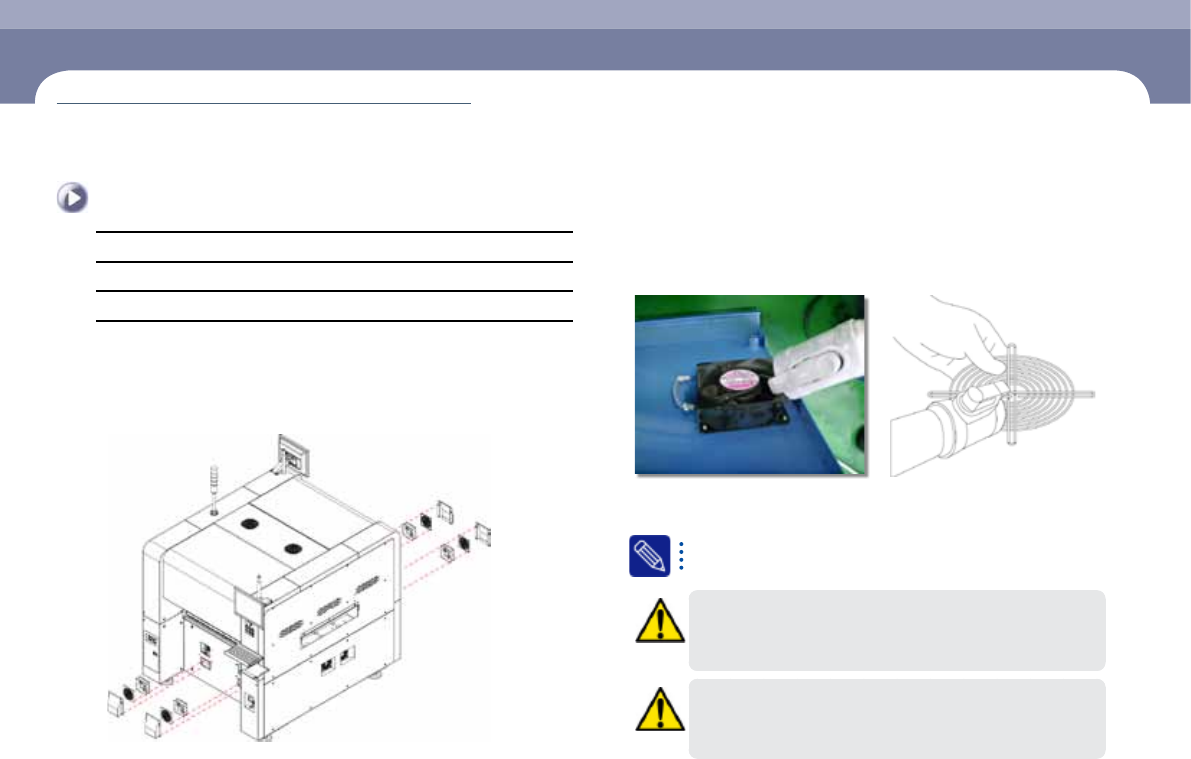

전, 후 Cover의 Cooling Fan 점검 및 청소
전, 후 Cover의 Cooling Fan 점검 및 청소
유지보수 도구
진공청소기, 십자형(+)드라이버
조치
Step 1.
"1. 전원 차단 절차" (1-1페이지)를 참조하여, 장비의 전원을
OFF
Step 2.
Cooling Fan의 소음 및 동작 상태에 문제가 발생하면, 십자형(+)
드라이버를 이용하여 Fan Filter 및 Fan 분리
Step 3.
진공청소기를 이용하여 Cooling Fan 및 Filter를 청소
Step 4.
청소 후 Main Switch를 ON하여, Cooling Fan의 소음 및 동작
상태를 점검
이상 소음 및 동작 이상을 보인다면 다시 장비의 Main Switch를 OFF하
고 Cooling Fan을 교환
주 의
장비의 Main Switch를 ON시 Cooling Fan이 작동하므로 손에 상해를
입을 수 있으며, Cable등을 잘못 만지면 감전의 위험이 있으므로 각별
히 주의하여 작업
주 의
Cooling Fan의 교환 작업은 위험을 수반하므로 당사 C/S회사(STS) 또
는 현지 대리점(Local Agent)으로 문의하여 조치
(소요시간 : 15분 / No. M-4)
