월간 점검
제 5 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-12
X Frame LM Guide, Ball Screw 청소 및 주유
월간 점검

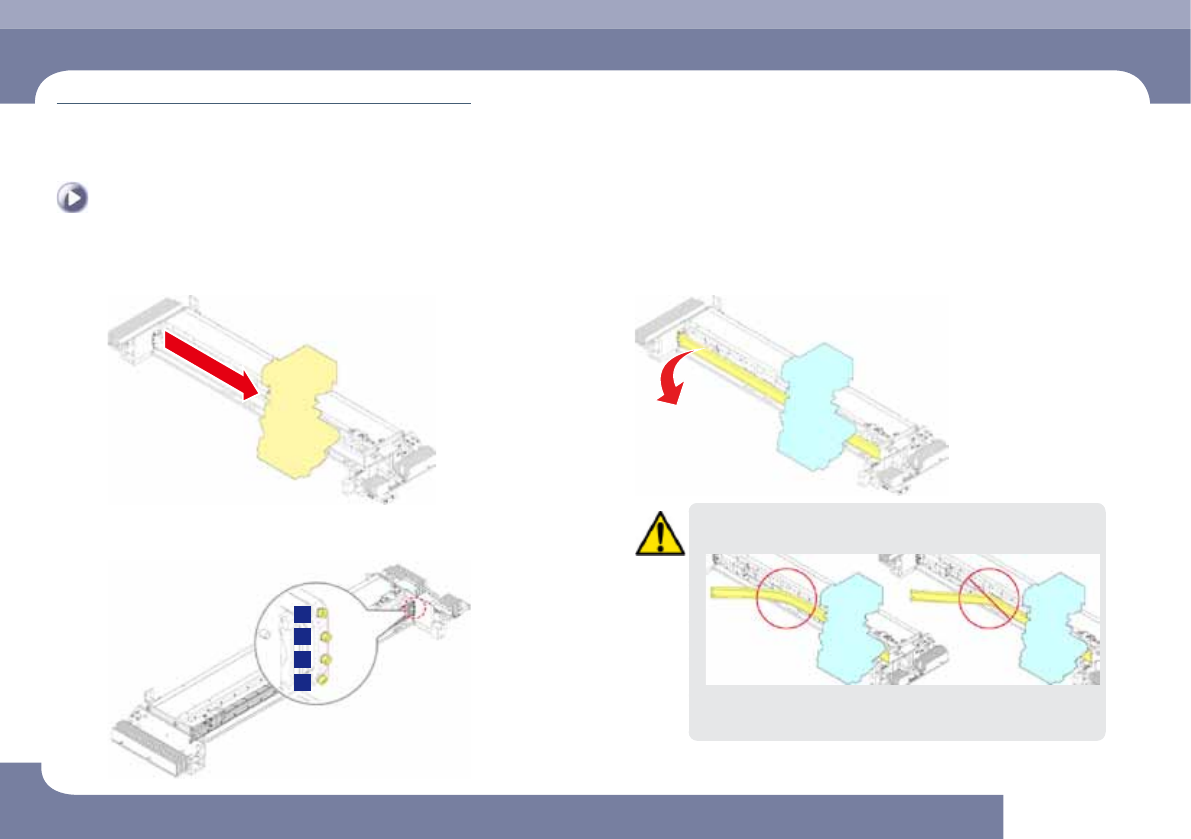

Step 5.
Head assembly를 최대한 우측으로 이동
Step 6.
육각 렌치(M3)를 이용하여 아래 그림의 순서대로 커버를
고정하는 볼트를 분리
1
3
4
2
Step 7.
커버를 X Frame으로부터 분리
주 의
그리스 비산 방지 커버를 분리할 때 커버가 꺾이지 않도록 각별히 주
의하십시오.
커버가 꺾이면 그 커버는 사용할 수 없으므로, 비산 방지 커버를 재구
매 해야 합니다.
월간 점검
제 5 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-13
X Frame LM Guide, Ball Screw 청소 및 주유

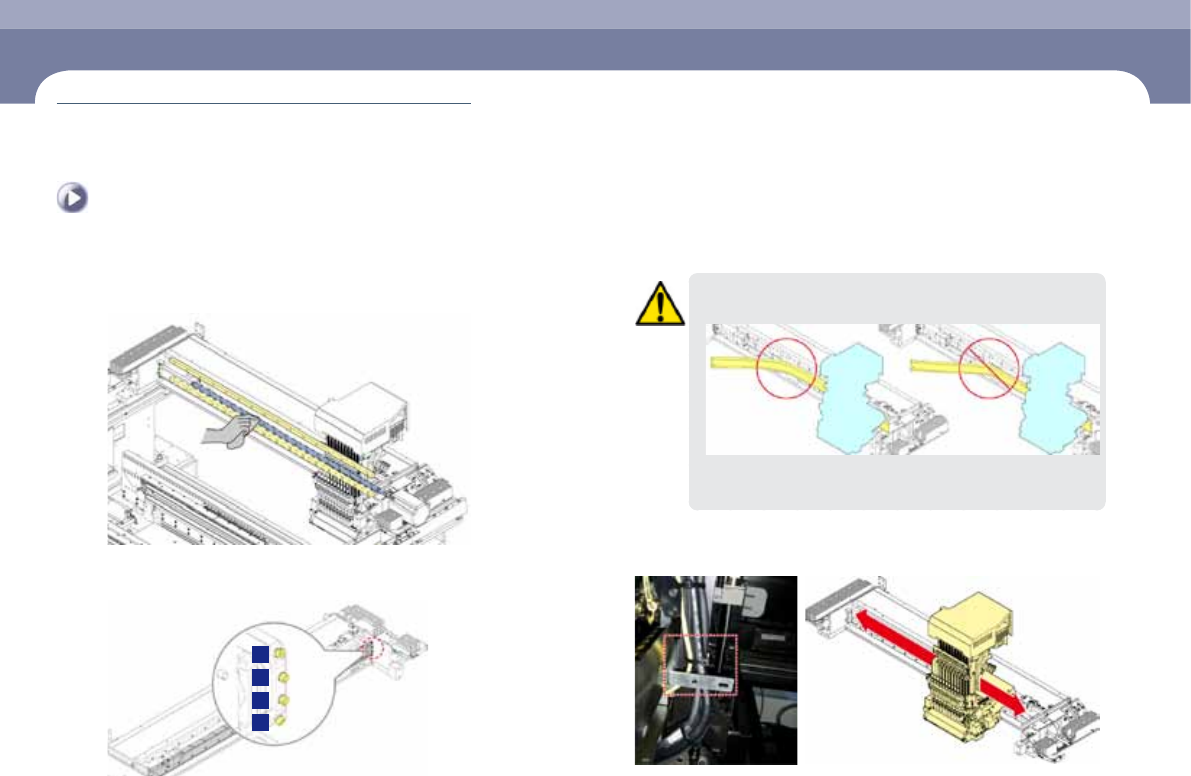

Step 8.
산업용 종이 와이퍼를 이용하여 LM Guide Rail 및 Ball Screw
를 청소
Step 9.
육각 렌치(M3)를 이용하여 아래 그림의 순서대로 커버를
고정하는 고정볼트를 조립
4
2
1
3
주 의
그리스 비산 방지 커버를 조립할 때 커버가 꺾이지 않도록 각별히 주
의하십시오.
커버가 꺾이면 그 커버는 사용할 수 없으므로, 커버를 재구매해야 합
니다.
Step 10.
두께 2.0mm 철판을 그리스 비산 방지 커버와 Head main
body 사이에 넣고 Head를 X Frame 중간에 위치시켜 커버와
Head Main Body와의 간격이 2.0mm 이상 되는지 확인
월간 점검
제 5 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-14
X Frame LM Guide, Ball Screw 청소 및 주유
월간 점검

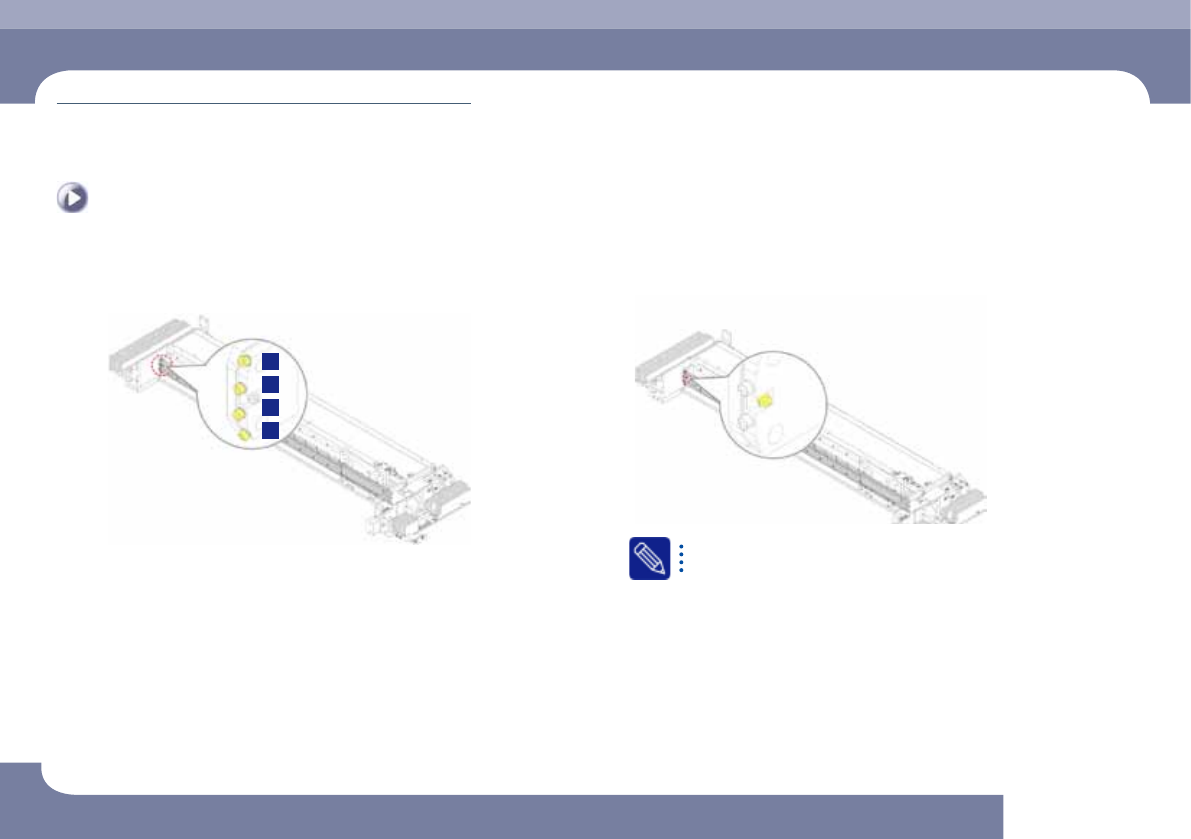

Step 11.
육각 렌치(M3)를 이용하여 아래 그림의 순서대로 커버를
고정하는 볼트를 조립
4
2
1
3
Step 12.
육각 렌치(M4)를 이용하여 커버의 텐션 조정용 볼트를 조립
그리스 비산 방지 커버의 Block과 Spacer가 완전히 밀착되도록 텐션 조
정용 볼트를 조이십시오.
