월간 점검
제 5 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-15
X Frame LM Guide, Ball Screw 청소 및 주유
Step 13.

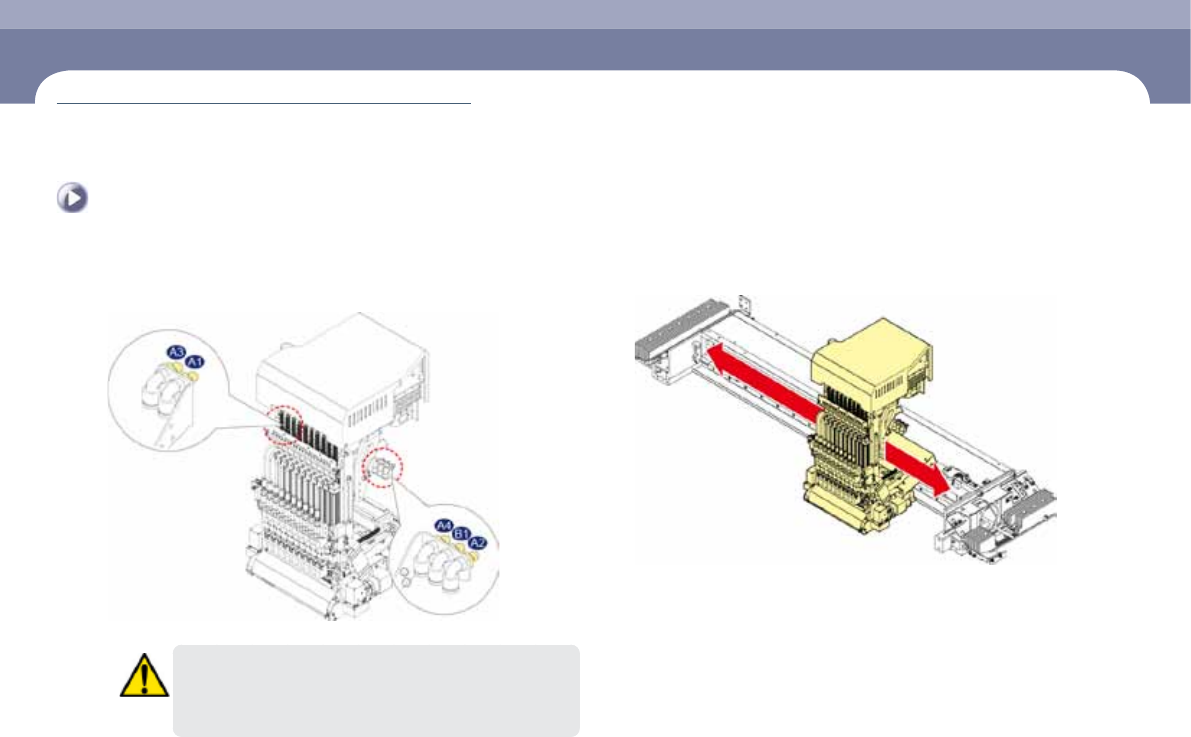

Grease 주유기를 이용하여 Grease를 주유
(A1 ~ A4: LM Guide, B1: Ball Screw)
주 의
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하십시오.
지정된 주유기로 지정된 그리스를 지정된 방법으로 주유하십시오.
그 외의 방법으로 주유하지 마십시오.
Step 14.
Head Module을 좌,우로 3~4회 왕복
Step 15.
"3. 비상정지 해제하기" (1-6페이지)를 참조하여 비상정지
해제하여 작업을 재진행
월간 점검
제 5 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-16
Y Frame LM Guide 청소 및 주유
월간 점검
유지보수 도구
극세사 천, 편도붓, 주유기, GREASE-GREASE_AFE-CA
조치
Step 1.
"4. X Frame 후면이동" (1-4페이지)를 참조하여 X Frame을
후면으로 이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 "2. 비상정지 하기" (1-2페이지)를 참조
Step 3.

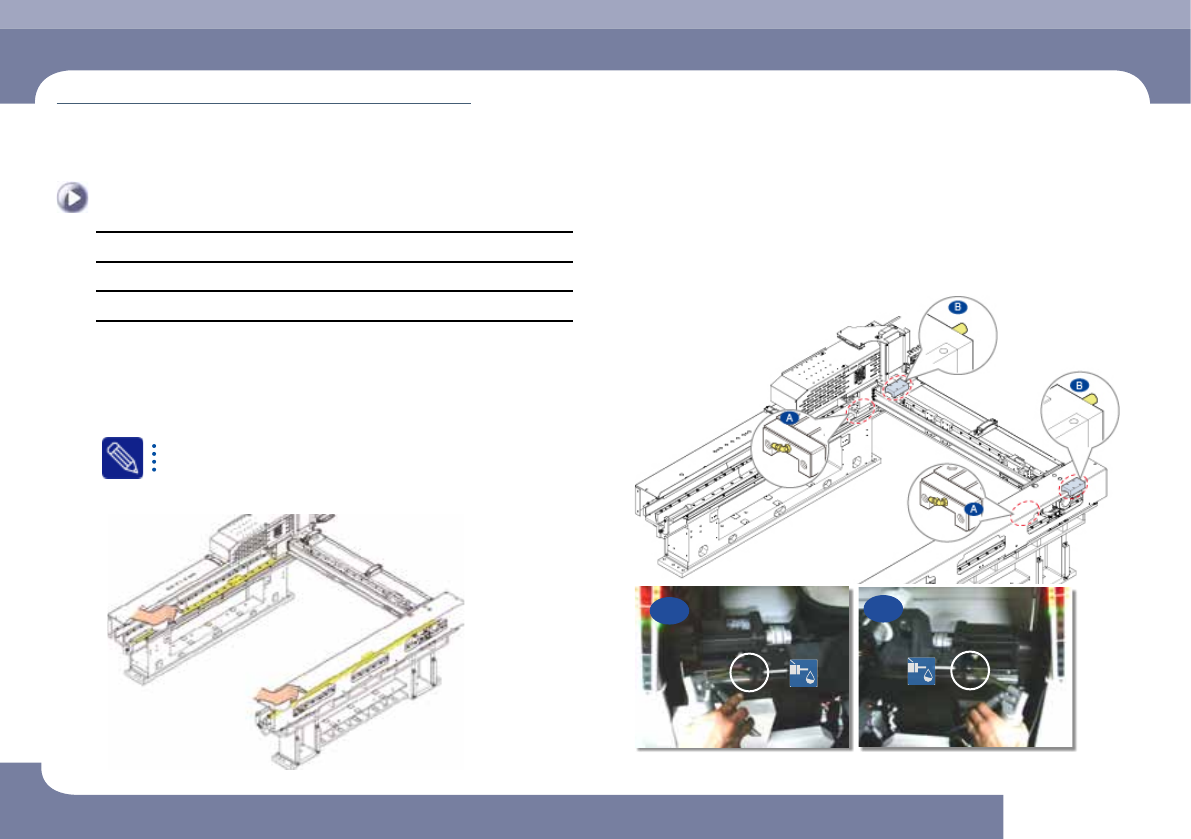

극세사 천을 이용하여 LM Guide Rail 청소
Step 4.
Grease 주유기를 이용하여 Grease를 주유
A
B
Y Frame LM Guide 청소 및 주유
(소요시간 : 60분 / No. M-10)
월간 점검
제 5 장
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-17
Y Frame LM Guide 청소 및 주유
Step 5.

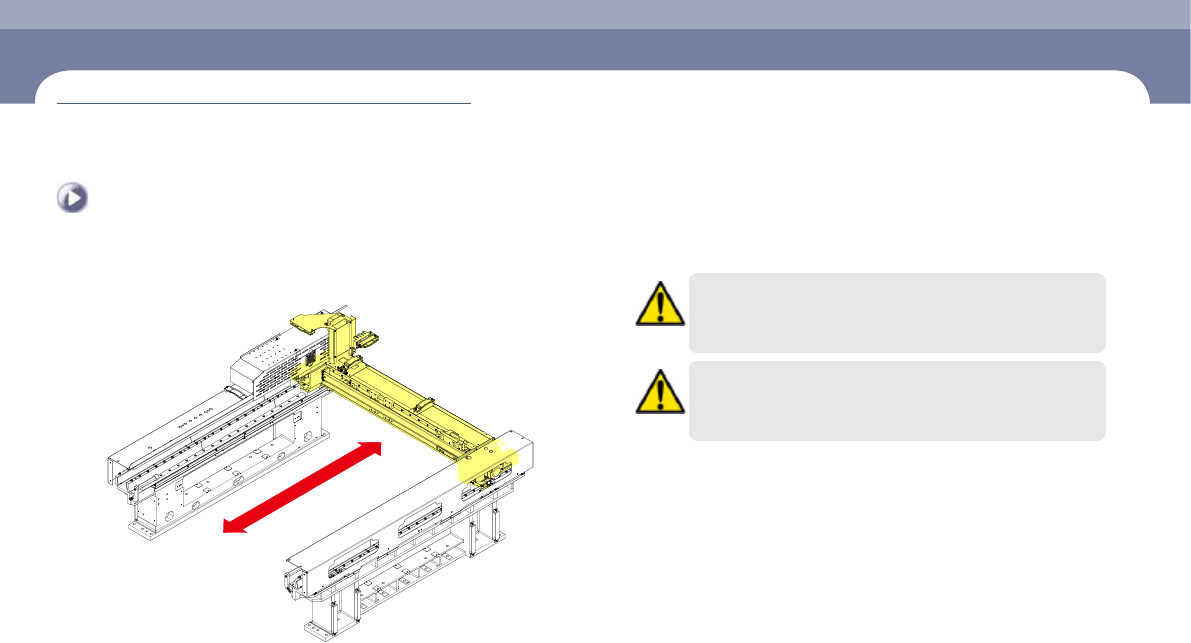

Front/Rear X Frame을 앞, 뒤로 3회 이상 왕복 이동
주 의
지정된 주유기로 지정된 그리스를 지정된 방법으로 주유하십시오.
그 외의 방법으로 주유하지 마십시오.
주 의
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하십시오.
Step 6.
"3. 비상정지 해제하기" (1-6페이지)를 참조하여 비상정지
해제하여 작업을 재진행
