4-1 4 1. 创建程序 创建基板程序，必须先登录基板名。按照下列步骤登录基板名。 1 按生产设计画面的 [ 创建基板 ] 按钮。 打开“创建基板”对话框。 [创建基板]按钮 “创建基板”对话框 66400-L3-00 2 在基板名输入框中输入基板名。 以半角英文数字输入 20 字符以内的基板名。不可输入下划线 (_) 以外的符号和空格。 输入基板名 输入基板名 66401-L3-00
第 4 章 程序的创建与设置
本章主要介绍进行锡膏印刷所需程序的创建方法，说明需要设置的内容和编辑方法。
目录
1. 创建程序 4-1
2. 基本设置 4-3
2.1 “基本设置”选项卡的构成 4-3
3. 基板数据的设置 4-5
3.1 基板标记与参数的设置 4-5
3.2 基板数据的详细设置 4-9
4. 网板数据的设置 4-12
4.1 网板标记与参数的设置 4-12
4.2 网板数据的详细设置 4-16
5. 刮刀数据的设置 4-18
5.1 刮刀数据的详细设置 4-22
6. 清洁装置数据的设置 4-25
7. 标记数据的创建 4-28
7.1 创建步骤 4-29
7.2 基本参数 4-30
7.3 形状参数 4-31
7.4 识别参数 4-33
7.5 进行标记调整 4-35
8. 图像对位 4-38
9. 试印刷 4-43
4-1
4
1.创建程序
创建基板程序，必须先登录基板名。按照下列步骤登录基板名。
1

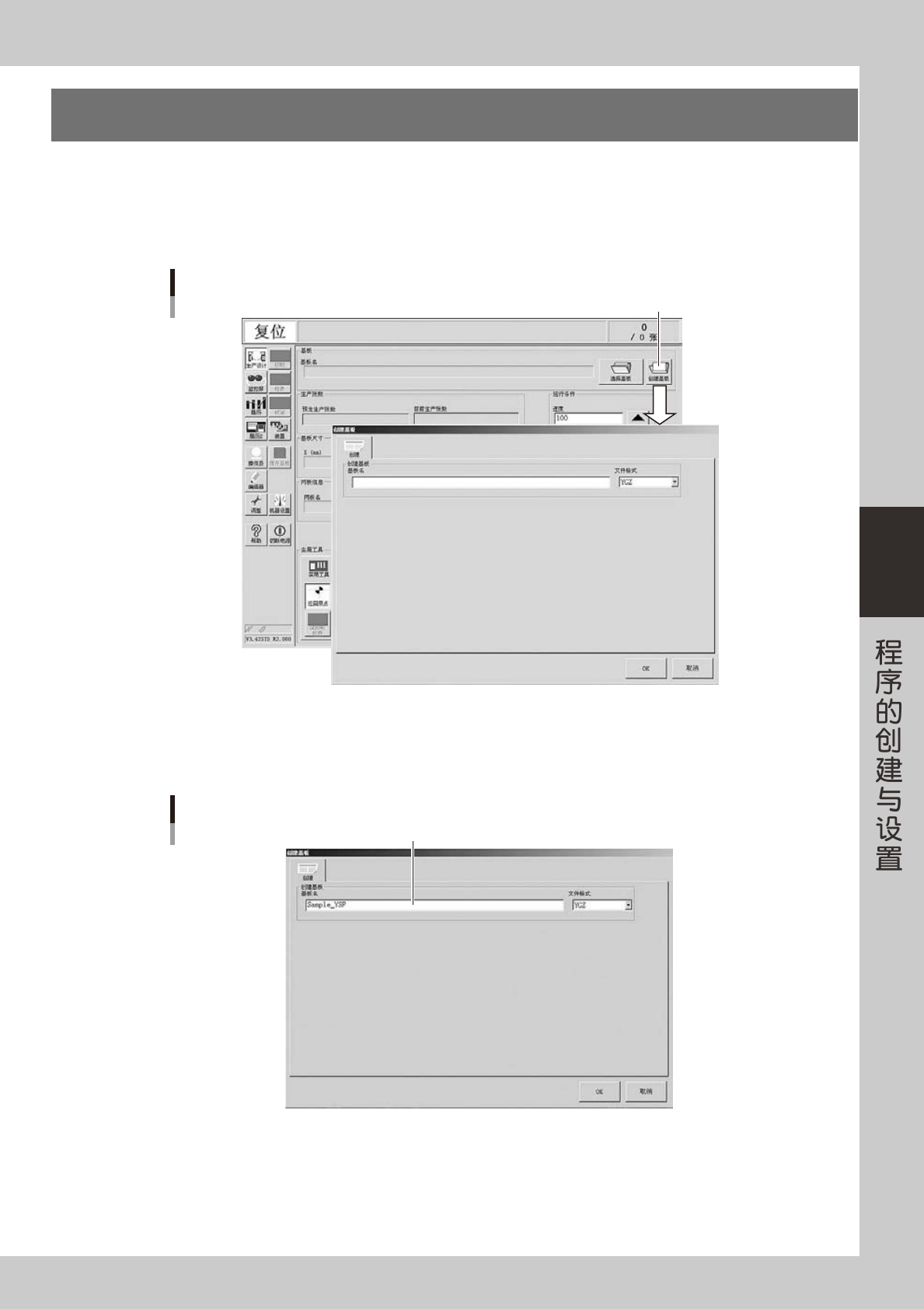

按生产设计画面的 [ 创建基板 ] 按钮。
打开“创建基板”对话框。
[创建基板]按钮
“创建基板”对话框
66400-L3-00
2
在基板名输入框中输入基板名。
以半角英文数字输入 20 字符以内的基板名。不可输入下划线 (_) 以外的符号和空格。
输入基板名
输入基板名
66401-L3-00
4-2
4
3
按 [OK] 按钮。
输入新建的基板名后，返回生产设计画面。
参考
输入的基板名已经存在时，会显示警告提示。按 [ 取消 ] 按钮，再输入其它基板名 ( 若可以覆盖原来的基板程序，按 [OK] 按钮 )。
4
创建必要的数据。
对新登录的基板，自动设置“默认值”。详细内容，请参照后述“2. 基本设置”和“3. 基板数据的设置”
〜“7. 标记数据的创建”的说明，创建或编辑必要的数据。
5
保存创建的基板程序。
1. 按按钮区的 [ 保存基板 ] 按钮。
显示“保存基板”对话框。
2. 确认需要保存的驱动器、文件夹后，按 [ 保存 ] 按钮。
[保存基板]按钮
基板程序的保存
[保存]按钮显示需要保存的基板名
66402-L3-00
参考
不保存基板程序就直接按 [ 切断电源 ] 按钮退出软件系统时，会显示是否保存基板的确认对话框。按 [ 是 ] 按钮，显示与上图相同
的“保存基板”对话框。
