按 [OK] 按钮。
输入新建的基板名后，返回生产设计画面。
参考
输入的基板名已经存在时，会显示警告提示。按 [ 取消 ] 按钮，再输入其它基板名 ( 若可以覆盖原来的基板程序，按 [OK] 按钮 )。
4
创建必要的数据。
对新登录的基板，自动设置“默认值”。详细内容，请参照后述“2. 基本设置”和“3. 基板数据的设置”
〜“7. 标记数据的创建”的说明，创建或编辑必要的数据。
5
保存创建的基板程序。
1. 按按钮区的 [ 保存基板 ] 按钮。
显示“保存基板”对话框。
2. 确认需要保存的驱动器、文件夹后，按 [ 保存 ] 按钮。
[保存基板]按钮
基板程序的保存
[保存]按钮显示需要保存的基板名
66402-L3-00
参考
不保存基板程序就直接按 [ 切断电源 ] 按钮退出软件系统时，会显示是否保存基板的确认对话框。按 [ 是 ] 按钮，显示与上图相同
的“保存基板”对话框。
4-3
4
2.基本设置
设置“基本设置”选项卡内的所有项目后，就可以进行印刷。“基本设置”选项卡内的各设定项目与“基板”、“网板”、“刮
刀”、“清洁装置”选项卡内经常使用的项目为链接状态。若需要进行更为详细的设置，则需直接在各选项卡画面设置。
2.1 “基本设置”选项卡的构成
“基本设置”选项卡画面由 3 部分构成。该画面内的各操作按钮，在进行生产准备与印刷基板时可以直接进行手动
操作。

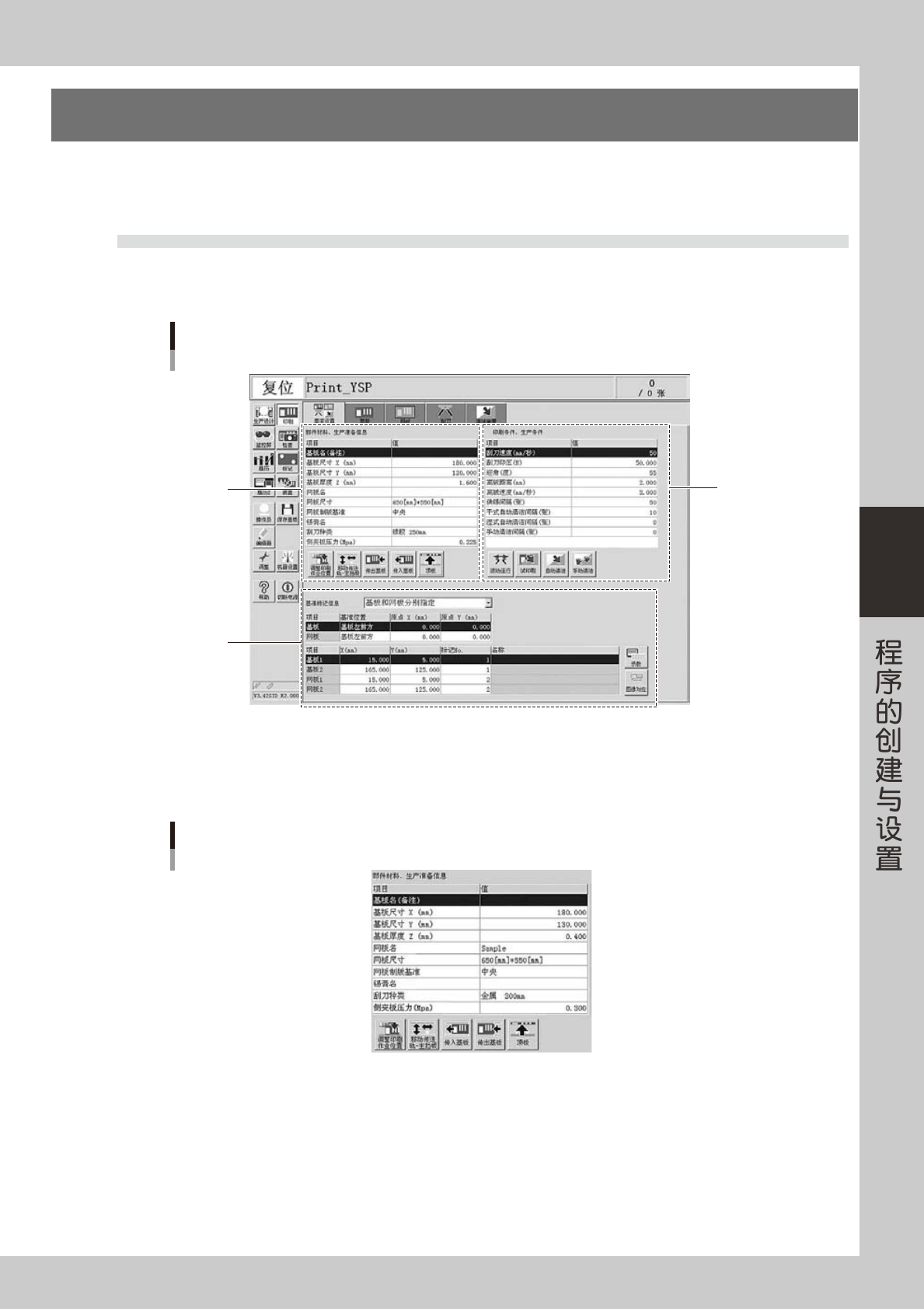

基本设置画面
2
1
3
66403-L3-00
1. “部件材料、生产准备信息”区
此区内的项目是从“基板”、“网板”、“刮刀”选项卡内提取的，与生产准备相关。
部件材料、生产准备信息画面
66404-L3-00
‧
基板名、基板尺寸 XY、基板厚度、侧夹板压力
参阅后述“3.基板数据的设置”中 A 〜 D 和 N 的内容。
‧
网板名、网板尺寸、网板制版基准
参阅后述“4.网板数据的设置”中 A 〜 C 的内容。
‧
锡膏名、刮刀种类
参阅后述“5.刮刀数据的设置”中 E、A 的内容。
4-4
4
2. “印刷条件、生产条件”区
此区内的项目是从“刮刀”、“清洁装置”选项卡内提取的，与印刷条件的设置相关。
印刷条件、生产条件画面
66405-L3-00
‧
刮刀速度、刮刀印压、供锡间隔、迎角 ( 度 )
参阅后述“5.刮刀数据的设置”中 E、F、J 和 B 的内容。
‧
离版距离、离版速度
参阅后述“5.1.刮刀数据的详细设置”的内容。
‧
干式自动清洁间隔、湿式自动清洁间隔、手动清洁间隔
参阅后述“6.清洁装置数据的设置”中 C、F、I 的内容。
3. “基准标记信息”区
基板和网板的基准标记信息也可以在此直接输入。
基准标记信息画面
66406-L3-00
‧
基板 - 基准位置、原点 XY
参阅后述“3.基板数据的设置”中 F、G、H 的内容。
‧
网板 - 基准位置、原点 XY
参阅后述“4.网板数据的设置”中 F、G、H 的内容。
‧
基准标记坐标
参阅后述“3.基板数据的设置”中 4 〜 5 的内容。
