4-4
4
2. “印刷条件、生产条件”区
此区内的项目是从“刮刀”、“清洁装置”选项卡内提取的，与印刷条件的设置相关。

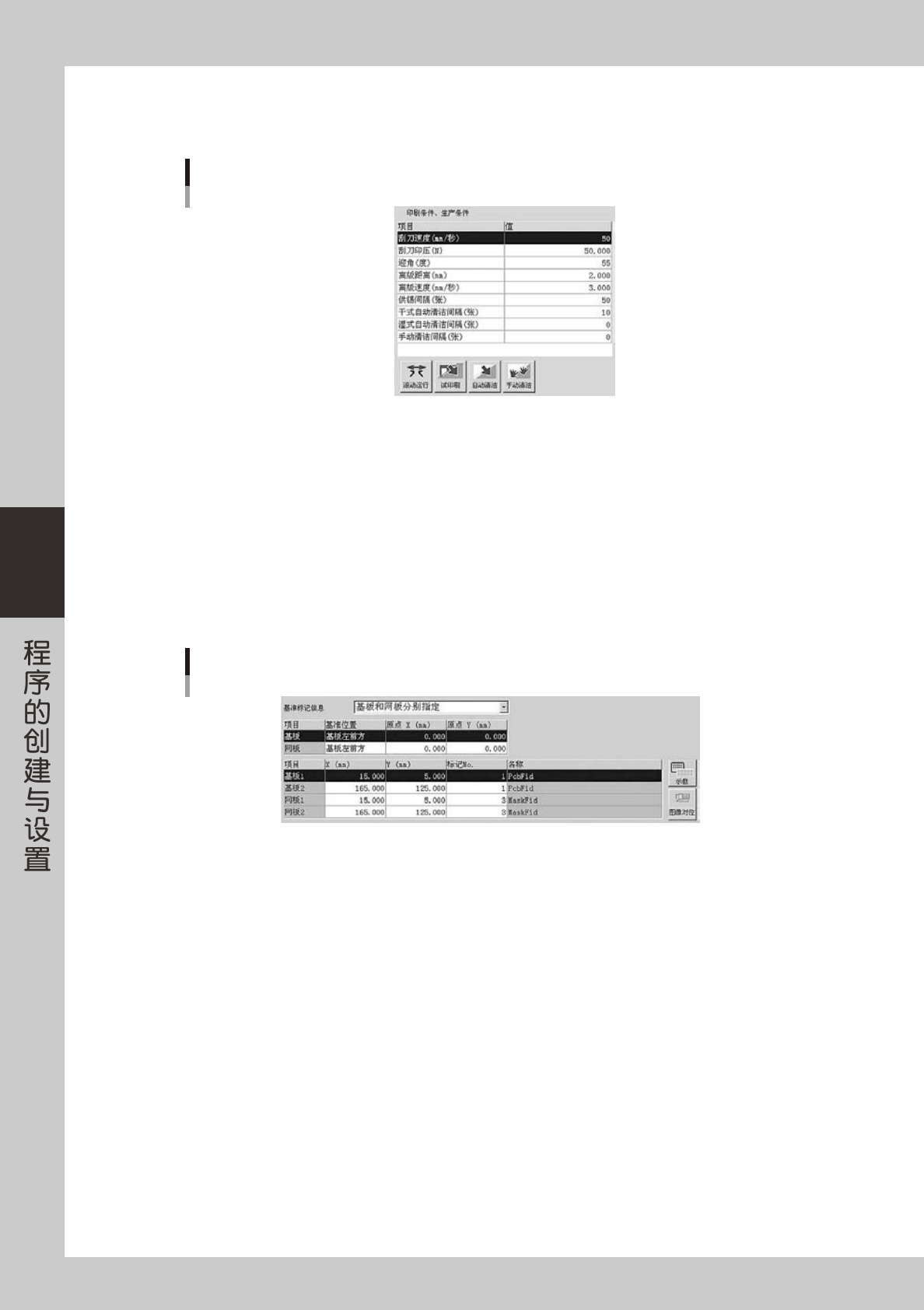

印刷条件、生产条件画面
66405-L3-00
‧
刮刀速度、刮刀印压、供锡间隔、迎角 ( 度 )
参阅后述“5.刮刀数据的设置”中 E、F、J 和 B 的内容。
‧
离版距离、离版速度
参阅后述“5.1.刮刀数据的详细设置”的内容。
‧
干式自动清洁间隔、湿式自动清洁间隔、手动清洁间隔
参阅后述“6.清洁装置数据的设置”中 C、F、I 的内容。
3. “基准标记信息”区
基板和网板的基准标记信息也可以在此直接输入。
基准标记信息画面
66406-L3-00
‧
基板 - 基准位置、原点 XY
参阅后述“3.基板数据的设置”中 F、G、H 的内容。
‧
网板 - 基准位置、原点 XY
参阅后述“4.网板数据的设置”中 F、G、H 的内容。
‧
基准标记坐标
参阅后述“3.基板数据的设置”中 4 〜 5 的内容。
4-5
4
3.基板数据的设置
在 [ 印刷 ]-“基板”画面，确认和编辑下列项目。
3.1 基板标记与参数的设置
[印刷] -“基板”画面
1 4 5 62 3
[编辑]按钮
7
66407-L3-10
1. 基板基准标记
使用对位用基板基准标记时设置为“使用”，不使用时设置为“不使用”。
按右侧的 [ 编辑 ] 按钮，显示如在下图所示的对话框后选择。
设置基板基准标记的对话框
66408-L3-00
2. 基准标记的类型
“基板基准标记”设置为“使用”时，该“基准标记类型”( 需要使用的标记个数 ) 从“1 点”〜“4 点”中选择。各标记的
形状可以不必相同。按右侧的 [ 编辑 ] 按钮，显示如上图所示的对话框后选择。
+X
基板基准标记类型 (以2点为例)
(0, 0)
基板原点 (与基板坐标基准位置不一致时)
标记2
(X, Y)
标记1
(X, Y)
+Y
基板坐标基准位置
65400-L3-10
4-6
4
3. 基准标记位置
可以指定在基板和网板上分别设置或共同设置基准标记。按 [ 编辑 ] 按钮，显示如上图所示的设置对话框，在对话框中选择。
选择“基板和网板分别指定”时，基准标记位置坐标、基准标记类型、基准位置、原点坐标可以在基板和网板中分别指定。
选择“基板和网板共同指定”时，基准标记位置坐标、基准标记类型、基准位置、原点坐标可以在基板和网板中共同指定。
从“基板和网板分别指定”更改为“基板和网板共同指定”时，会显示确认对话框。按 [ 是 ] 按钮，基板基准标记中的“基
准标记位置坐标”、“基准标记类型”、“基准位置”、“原点坐标”参数会被复制到网板基准标记中。
n
要点
如果设置为“基板和网板共同指定”，无论是在基板参数还是在网板参数编辑“基准标记位置坐标”、“基准标记类型”、“基准位置”、
“原点坐标”，编辑内容都会自动反馈到另一方。
4. X、Y (mm)
输入从基板原点开始的基板基准标记的 X、Y 坐标 (mm)。通过 [ 示教 ] 按钮也可以输入。如果是圆形、四方形、三角形等标
记时 , 输入其中心坐标。
参考
有关示教的详细内容，参阅第 6 章“1. 示教与跟踪”。
5. 标记 No.
输入基准标记使用的标记号码 ( 预先在标记画面中登录的号码 )。
6. 名称
输入“标记 No.”后，该标记的名称 ( 预先在标记画面中登录的名称 ) 会自动显示。
7. 基板参数
基板参数 (1)
66409-L3-00
A、B. 基板尺寸 X、Y(mm)
输入基板的 X 方向 ( 基板传送方向 ) 和 Y 方向的尺寸 (mm)。自动运行状态下固定基板时 , 需将传送宽度 (W 轴 ) 尺寸控制在
Y+0.5mm 内。
基板尺寸X、Y
基板
传送轨
X [mm]
W=(Y+0.5mm)
Y [mm]
65401-L3-00
C. 基板厚度 Z(mm)
输入基板厚度 (mm)。
D. 备注
输入基板相关信息的备注栏。也可以不输入。
