4-12
4

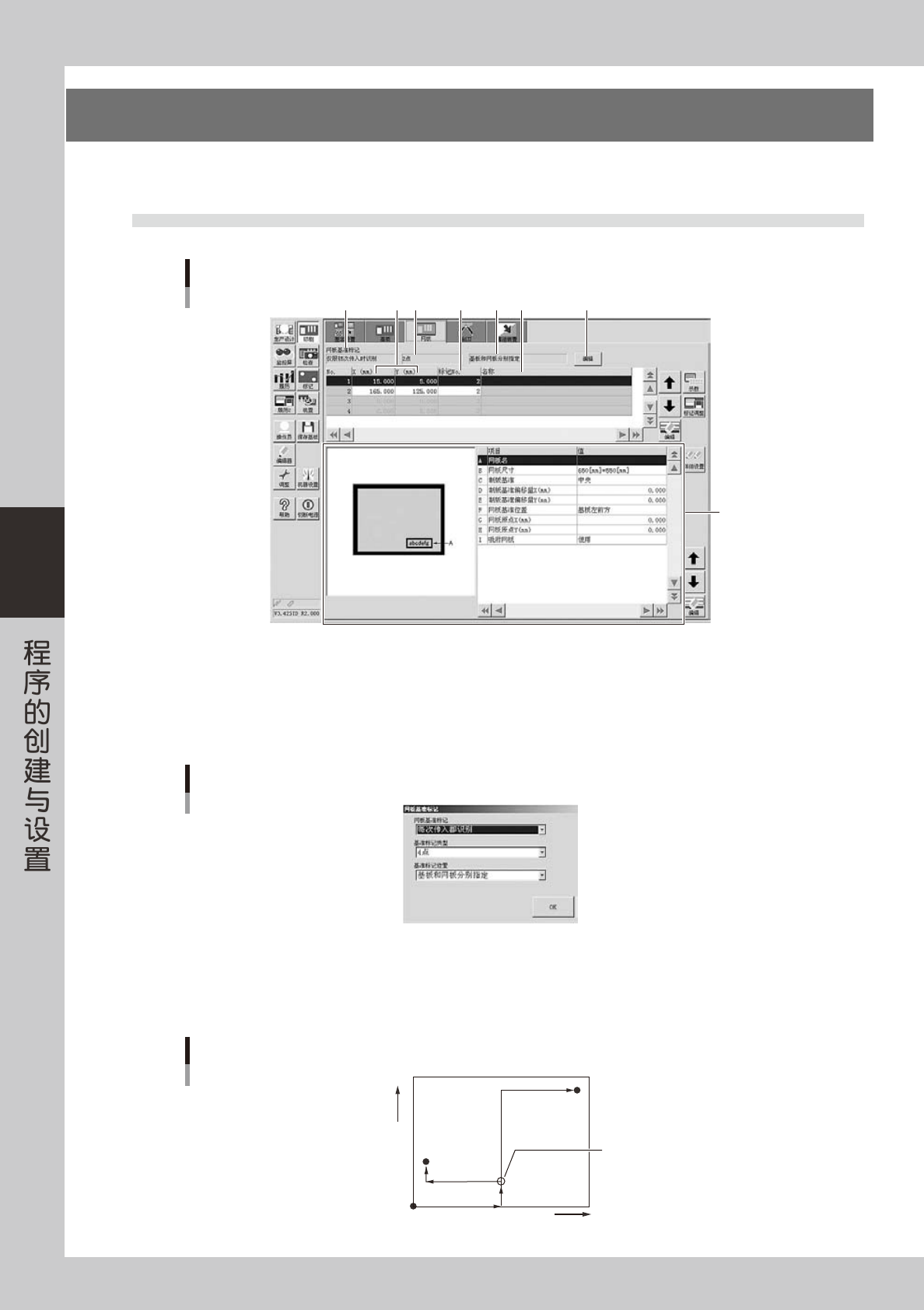

4.网板数据的设置
在 [ 印刷 ]-“网板”画面，确认和编辑下列项目。
4.1 网板标记与参数的设置
[印刷] -“网板”画面
1 4 5 62 3
[编辑]按钮
7
66415-L3-10
1. 网板基准标记
使用对位用基准标记时，选择“每次传入都识别”或“仅限初次传入时识别”，不使用对位用基准标记时，设置为“不使用”。
如果选择“每次传入都识别”，则每传入 1 次基板就识别 1 次标记，如果选择“仅限初次传入时识别”，则只对最先传入的基
板识别标记。按右侧的 [ 编辑 ] 按钮，在下图所示的对话框中选择。
网板基准标记设置对话框
66416-L3-00
2. 基准标记类型
“网板基准标记”设置为“每次传入都识别”或“仅限初次传入时识别”时，该“基准标记类型”( 想要使用的标记个数 ) 从
“1 点”〜“4 点”中选择，各标记的形状也可以不必相同。按右侧的 [ 编辑 ] 按钮，在上图所示的对话框中选择。
网板基准标记类型 (以2点为例)
网板基准位置
标记1
(-X，Y)
标记2
(X，Y)
+X
+Y
网板原点
65407-L3-10
4-13
4
3. 基准标记位置
可以指定在基板和网板上分别设置或共同设置基准标记。按 [ 编辑 ] 按钮，显示如上图所示的设置对话框，在对话框中选择。
选择“基板和网板分别指定”时，基准标记位置坐标、基准标记类型、基准位置、原点坐标可以在基板和网板中分别指定。
选择“基板和网板共同指定”时，基准标记位置坐标、基准标记类型、基准位置、原点坐标可以在基板和网板中共同指定。
从“基板和网板分别指定”更改为“基板和网板共同指定”时，会显示确认对话框。按 [ 是 ] 按钮，基板基准标记中的“基
准标记位置坐标”、“基准标记类型”、“基准位置”、“原点坐标”参数会被复制到网板基准标记中。
n
要点
如果设置为“基板和网板共同指定”，无论是在基板参数还是在网板参数编辑“基准标记位置坐标”、“基准标记类型”、“基准位置”、
“原点坐标”，编辑内容都会自动反馈到另一方。
‧

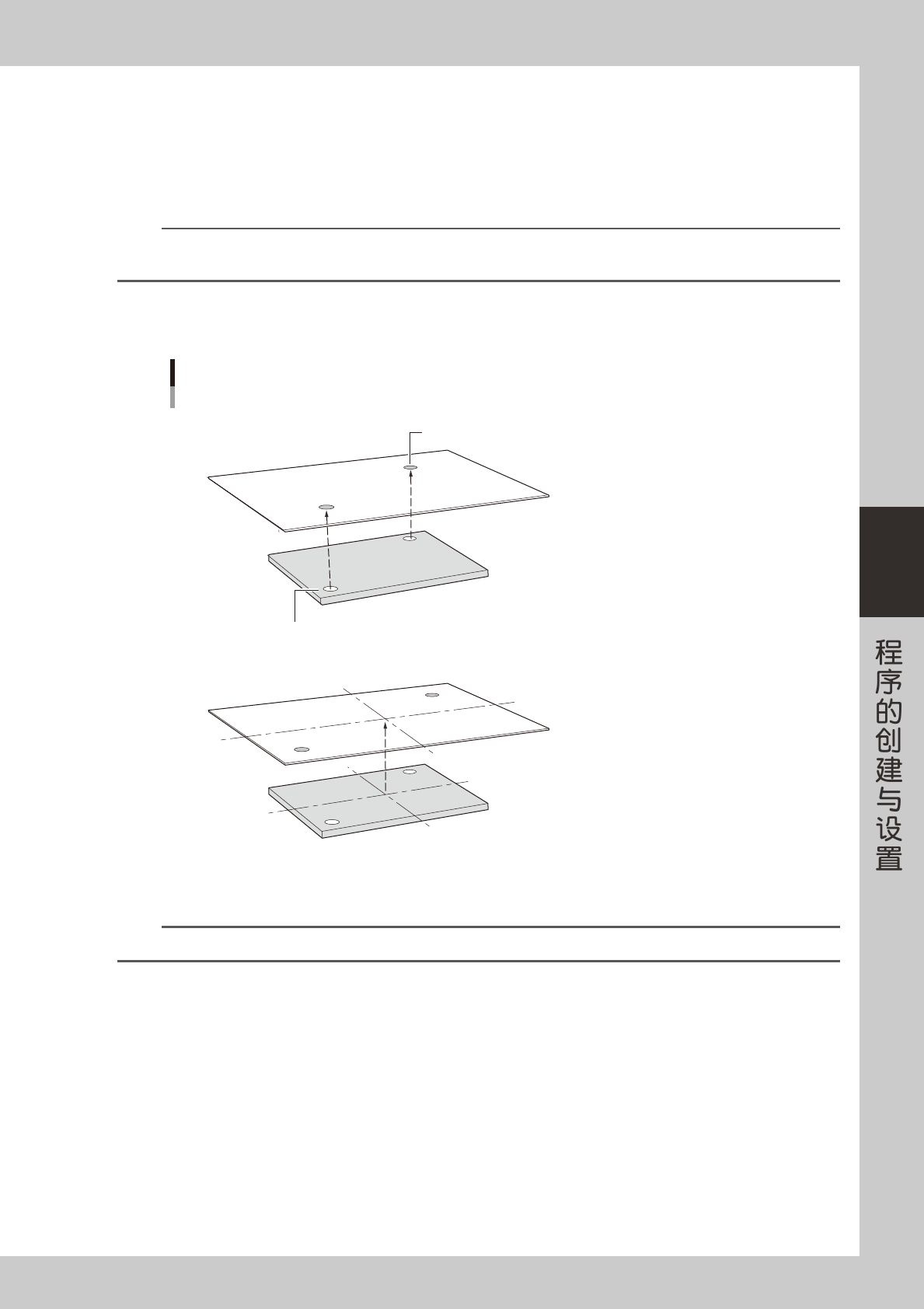

基板与网板的位置对齐
如果基板与网板都有标记时，对齐基板与网板的标记位置有下述 2 种方法。
网板标记
■ 基板、网板位置在相同的坐标上
■ 基板、网板位置在不同的坐标上
基板标记
基板和网板的标记位置
先通过图像处理分别检测出基板和网板的
实际标记相对于各自理论上的标记位置的
偏移量，然后再根据偏移量自动对齐基板
和网板的标记。
先通过图像处理分别检测出基板和网板的
实际标记相对于各自理论上的标记位置的
偏移量，然后再对齐基板中央和网板中央。
在对齐角度方向的位置时，为使两点标记
连成的直线和标记的理论位置间连成的直
线对齐，自动对基板和网板进行校正。
65404-L3-00
4. X、Y (mm)
输入从网板原点开始的网板基准标记的 X、Y 坐标 (mm)。通过 [ 示教 ] 按钮也可以输入。
参考
有关示教的详细内容，参阅第 6 章“1. 示教和跟踪”。
5. 标记 No.
输入基准标记中使用的标记号码 ( 预先在标记画面中登录的号码 )。
6. 名称
输入“标记 No.”后，该标记的名称 ( 预先在标记画面中登录的名称 ) 会自动显示。
4-14
4
7. 网板参数
网板参数
66417-L3-00
A. 网板名
输入网板的名称。
B. 网板尺寸
设置网板框的尺寸 (LXW)。
C. 制版基准
指定网板制版时的基准位置。
本印刷机从“中央”或“前侧”制版基准中选择。
制版基准
制版基准位置
制版基准：中央 前侧
基板 网板框
65408-L3-00
D、E. 制版基准偏移量 X、Y
网板的制版基准偏离网板“中央”、“前侧”的基准位置太大而无法识别标记时，需设置偏移量。
制版基准偏移量X、Y (以制版基准“中央”为例)
网板中央
X-
X+
-Y
+Y
制版基准
