4-17
4
如果想要设置检查网板背面的锡膏和助焊剂渗出状态的照明级别，按 [ 背面 ] 按钮再按 [ 标记照明 ] 按钮，在照明设置窗口设
置最佳照明级别。
无论是更改网板开口检查还是网板背面检查的照明级别，关闭照明设置窗口后，更改的内容都会自动登录在基板程序中。
目视检查网板“示教、跟踪”窗口
[背面]按钮
[背面]按钮
66420-L3-00
n
要点
如果网板开口、背面各自的目视检查用照明级别已分别登录，进行网板开口部的目视检查时，只需按 [ 开口 ] 按钮，进行网板背面
的目视检查时，只需按 [ 背面 ] 按钮，画面都会切换至各自设置的照明级别。
● 网板开口坐标的设置
按 [ 印刷 ]-“网板”选项卡画面的 [ 详细设置 ] 按钮，可以打开设置“网板开口”坐标的画面。
“网板开口”选项卡画面
65445-L3-00
本功能，只有选配了印刷检查相机的印刷机才可以使用。
详细内容，请参阅《YSP、YSP20 选件手册》中的“印刷检查功能”的第 2 章“2.3使用网板扫描功能”的内容。
4-18
4
5.刮刀数据的设置
在 [ 印刷 ]-“刮刀”画面，确认和编辑下列项目。
[印刷] -“刮刀”画面
1
66421-L3-00
1. 刮刀类型
使用 3S 刮刀时，选择“3S 刮刀头”；使用选配的双刮刀时，选择“双刮刀”。
参考
“刮刀类型”，根据出货规格已设置在机器数据中。如果不选择与机器数据相同的“刮刀类型”，会发生错误。
E. 锡膏名
输入所用锡膏的名称等信息，也可以不输入。
i. 刮刀名
输入所用刮刀的名称等信息，也可以不输入。
A. 刮刀种类
刮刀类型设置为“3S 刮刀头”或“双刮刀”时，需指定刮刀的种类和尺寸。
B. 迎角 ( 度 )
此参数只有将刮刀类型设置为“3S 刮刀头”时才有效 ( 刮刀类型设置为“双刮刀”时，此参数不显示 )。
设置印刷锡膏时的 3S 刮刀与网板面的角度。可在 45 〜 65 度的范围内设置 ( 默认值为 55 度 )。
迎角 (仅限3S刮刀头)
锡膏
迎角
基板
网板
刮刀
印刷方向
65413-L3-00
C. 单程 / 往返
选择“单程”印刷或“往返”印刷。
4-19
4
D. 往返印刷条件
印刷条件指定为“往返同一指定”或“往返分别指定”。指定为“往返同一指定”时，表示往返都使用“去程刮刀速度”、
“去程刮刀印压”的设定值，而“返程刮刀速度”、“返程刮刀印压”无效。
E、G. 去程刮刀速度 (mm/ 秒 )、返程刮刀速度 (mm/ 秒 )
设置去程和返程刮刀的印刷移动速度。根据网板上锡膏的刮取状态设置最佳速度，速度太快会引起刮取不良，从而导致锡膏
渗漏到网板底部。
F、H. 去程刮刀印压 (N)、返程刮刀印压 (N)
设置锡膏印刷时去程和返程刮刀的负荷。根据网板上锡膏的刮取状态，设置最佳印压。
只要能刮取到锡膏，可以将印压设置得略低。如果刮刀速度快，可以相应增大印压的设定值。
l. 刮刀印压控制检查方式
设置是否检查在印刷过程中测得的印压值。在印刷过程中测得的印压值，若超过了在后项“m.刮刀印压范围上限”“n.刮刀
印压范围下限”中设定的印压上下限值时，基板将被传送到取板位置并报错停机。
‧
不使用
不对测得的印压值进行检查。
‧
平均值
若测得的印压平均值超过了在后项“m.刮刀印压范围上限”与“n.刮刀印压范围下限”中设定的值时，报错停机。
‧
最大 / 最小
若测得的印压最大或最小值超过了在后项“m.刮刀印压范围上限”或“n.刮刀印压范围下限”中设定的值时，报错停机。
m、n. 刮刀印压范围上限 (N)、刮刀印压范围下限 (N)
设置刮刀印压的上下限值。以刮刀印压为基准设置偏移容许值。设置为 0.000 时，不检查是否超过了上下限值。

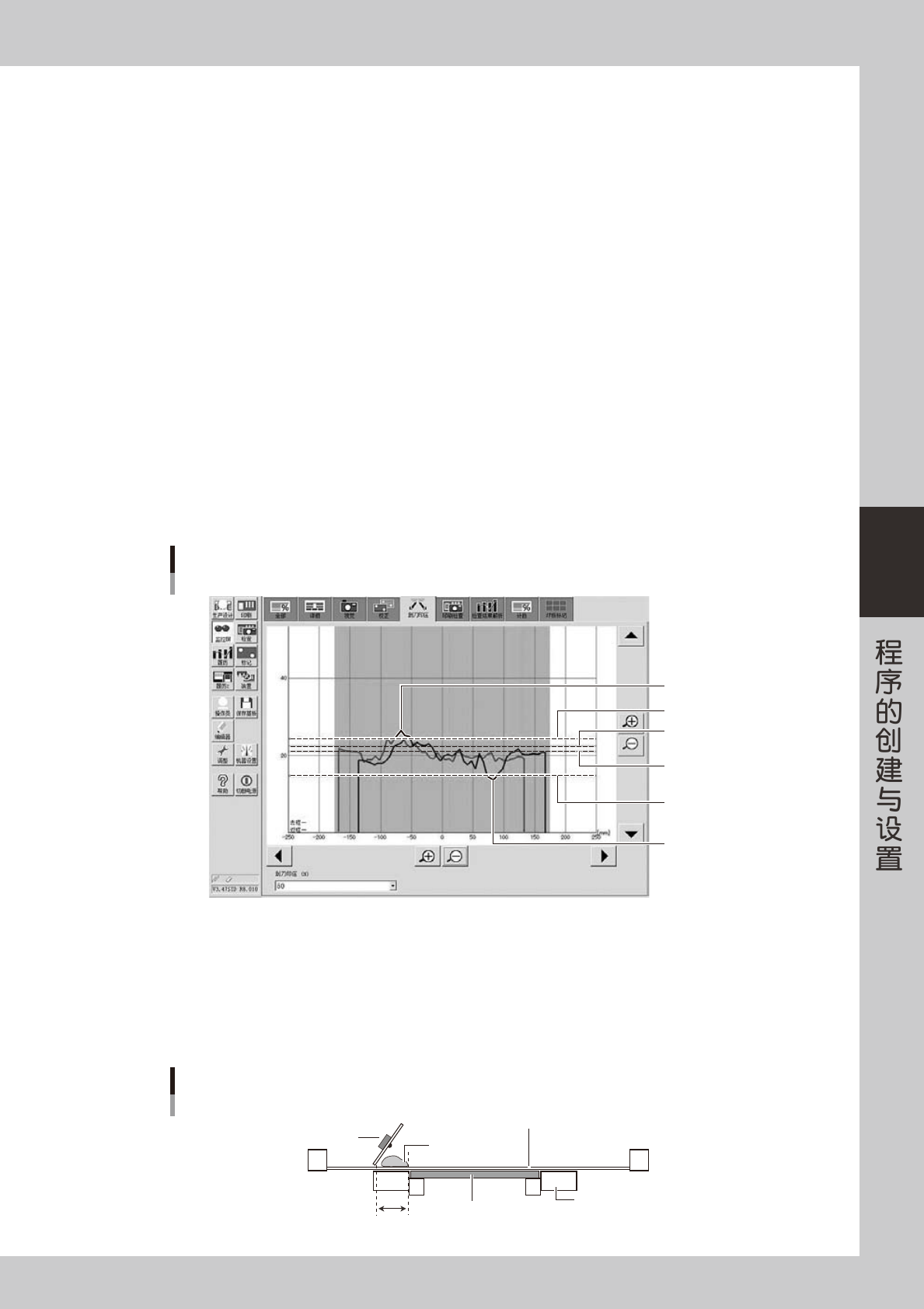

刮刀印压范围上限、下限
刮刀印压范围上限
刮刀印压范围下限
返程刮刀印压
去程刮刀印压
超过上限 (以黄色显示)
超过下限 (以黄色显示)
66446-L3-00
J. 供锡间隔 ( 张 )
设置补充 1 次锡膏可印刷的基板张数。一般，以供锡量和印刷使用量为基础设置。当达到指定的张数时，印刷机会停止运行，
显示确认是否供给锡膏的提示画面。
K. 刮刀助跑距离 (mm)
指定从刮刀降在网板上的位置至想要印刷的基板边端的距离 (mm)。一般在 40 〜 45mm 的范围内设置。
刮刀助跑距离
锡膏
基板
传送部
网板面
刮刀助跑距离
刮刀
65414-L3-10
