7.3 形状参数

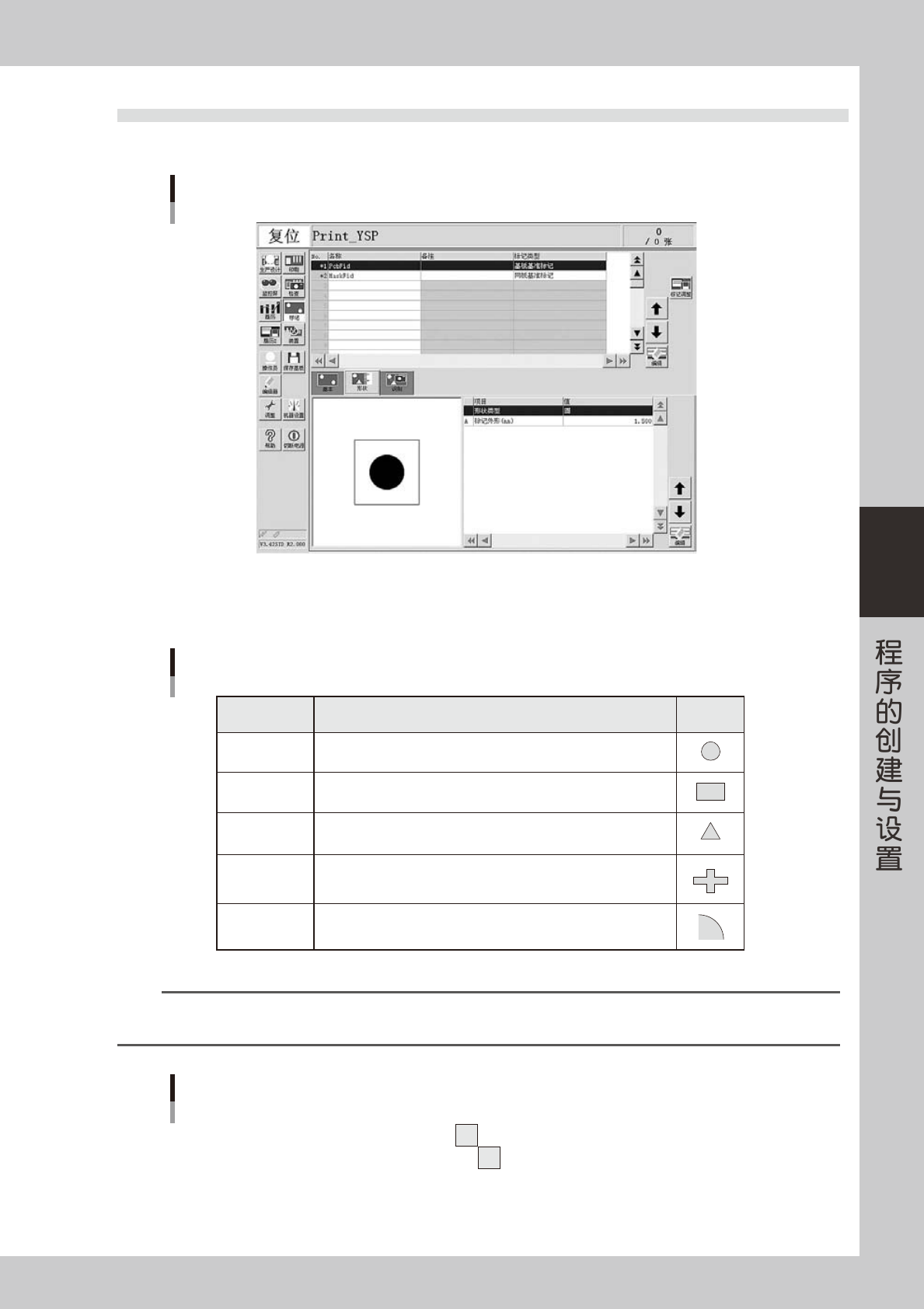

选择“形状”选项卡，可以设置下列形状参数。
形状参数
66430-L3-10
形状类型
形状类型有下列 5 种，对照使用的标记从下拉框中选择。
形状类型 说 明 例
圆
正方形、长方形
正三角形
特殊形状
角检测
标记形状为圆形时选择。
标记形状为正方形、长方形时选择。
标记形状为正三角形时选择。
标记形状为圆、正方形、长方形、正三角形以外的一个整体形状时选择。
将图样等的角部作为标记检测时选择。
形状类型
65418-L3-00
参考
如下图所示，两个以上标记组合为一个标记使用时，可以将其作为图样登录。此时“形状类型”在识别时将被忽略，因此设置为
任何类型都没关系。关于图样登录参阅第 6 章“2. 图样匹配”。
图样形状 例
65419-L3-00
4-32
4

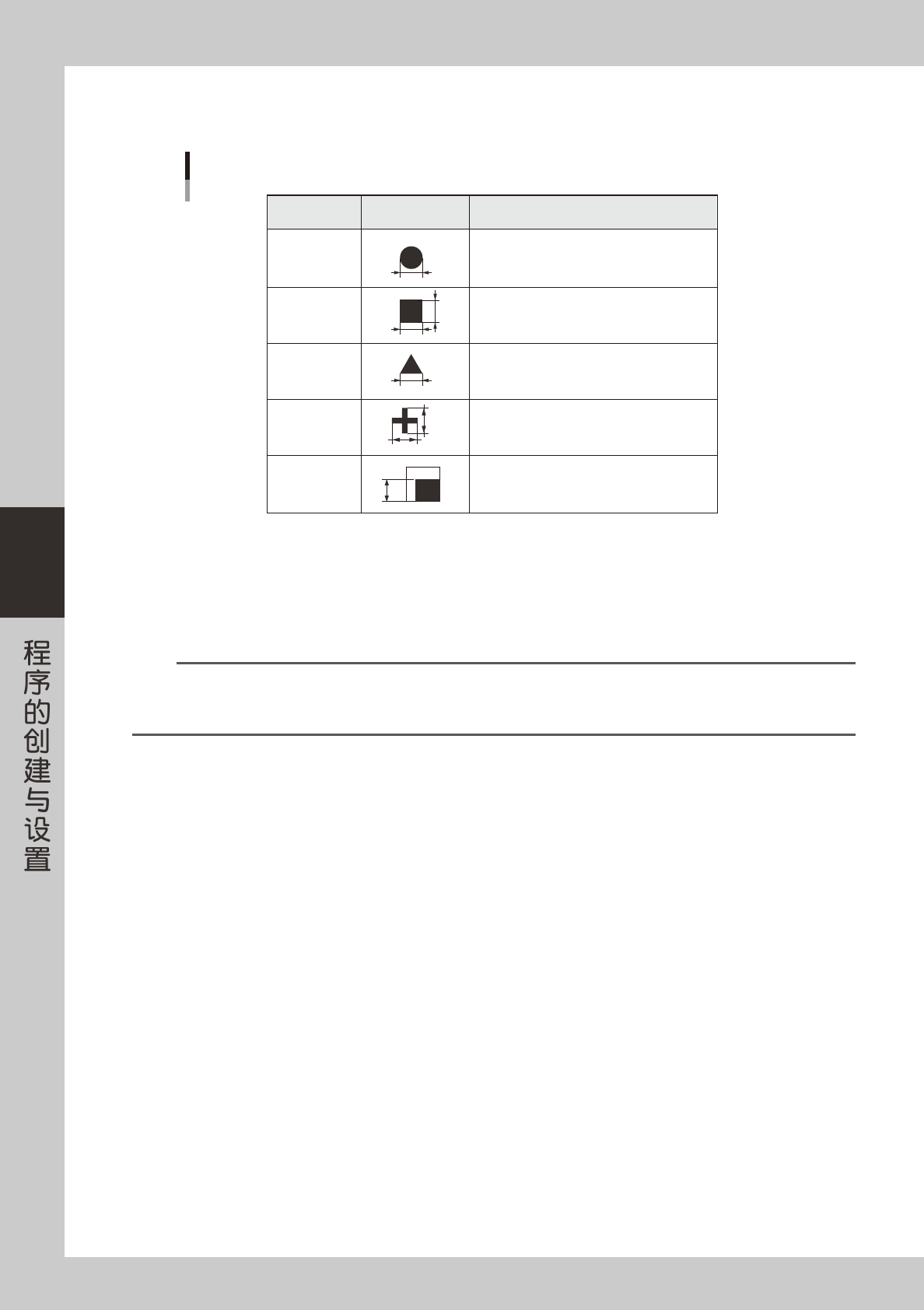

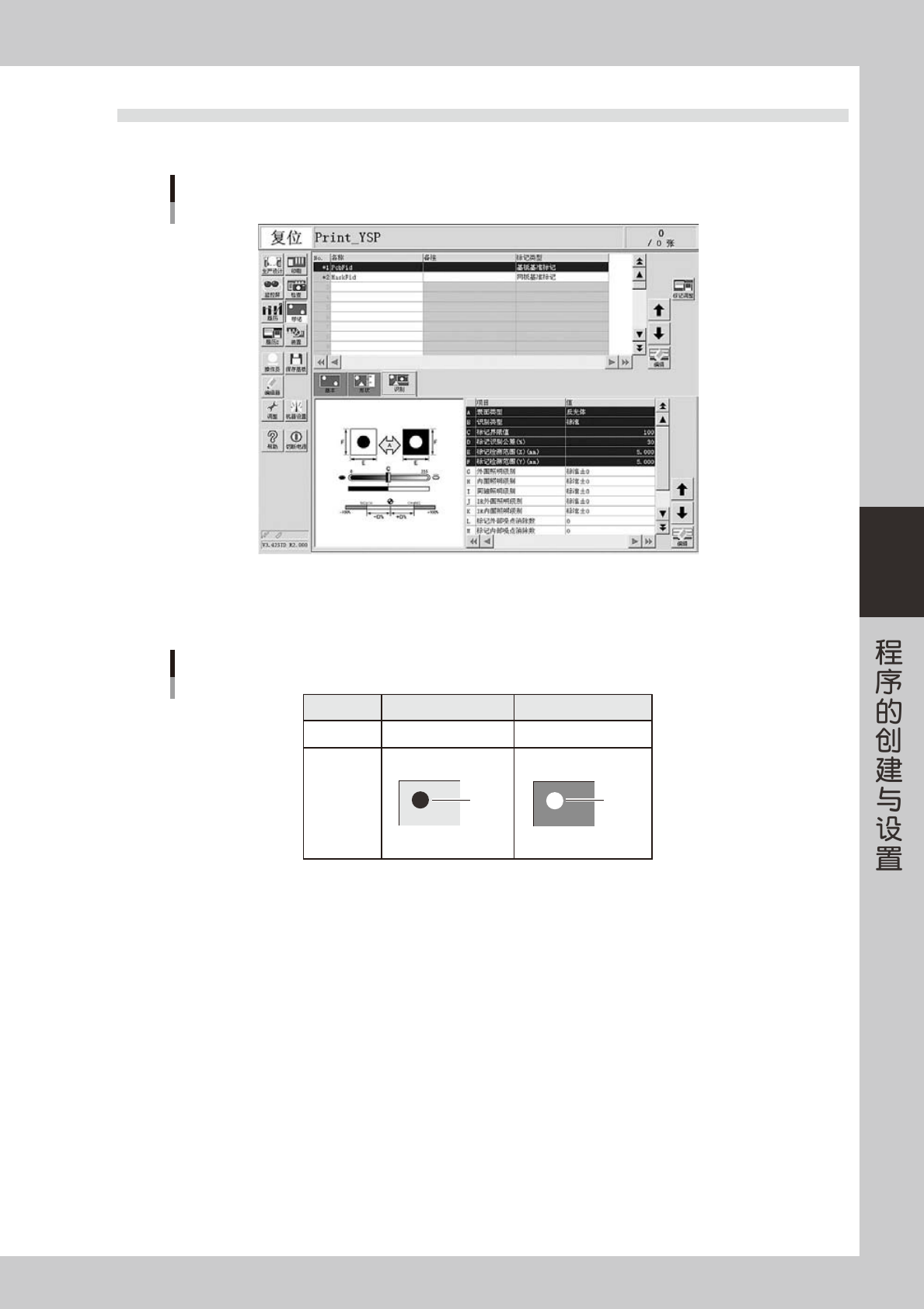

A、B. 标记外形 X、Y
输入标记的外形尺寸。参照下表，输入用直尺等测量得到的准确数值。
例 标记外型 形状类型
X
X
Y
Y
输入直径的长度
输入各边的长度
输入一边的长度
在“标记外形X”中输入X的长度，
在“标记外形Y”中输入Y的长度。
标记检测范围内显示的两条边中，
输入短边的长度
圆
正方形、长方形
正三角形
特殊形状
角检测
标记外形
65420-L3-00
C. 标记面积
此参数只有在“形状类型”设置为“特殊形状”时才显示。标记面积的输入单位为 mm
2
。
D. 标记周长
此参数只有在“形状类型”设置为“特殊形状”时才显示，标记周长的输入单位为 mm。
n
要点
由于照明级别等环境因素，识别得到的数值与实际测量得到的数值不一致时容易发生错误。此时，可以加大识别参数中的“标记
识别公差”或先将“标记识别公差”设置为 100% 后，进行标记调整的识别测试，输入由此得到的面积和周长数据。得到数据后，
再将“标记识别公差”恢复到原来的数值。
4-33
4
7.4 识别参数
选择“识别”选项卡，可以设置下列识别参数。
识别参数
66431-L3-10
A. 表面类型
参考下表，设置标记表面和标记周围的明暗关系。
非反光体
标记比周围暗
反光体
标记比周围亮
设 置
亮度比较
识别状态
标记
标记
表面类型
65422-L3-00
B. 识别类型
识别类型有下列 5 种 ：
· 标 准
除图样以外所有的形状类型，都使用此识别类型。但是使用此方法无法完成识别时，可试用其它方法。
· 特 殊 1
“标准”无法识别的标记使用此类型识别。
· 特 殊 2
“标准”无法识别的某部分有缺损的标记使用此类型识别。
· 图样轮廓、图样多值、整个图样
只限作为图样进行登录的标记才可以使用。详细内容参阅第 7 章“2.图样匹配”。
C. 标记界限值
识别标记时的 2 值图像的界限值。用后述的标记调整可以进行优化。
D. 标记识别公差
设置的标记面积数值与实际通过视觉识别得到的面积数值之间的误差，用 % 设置。推荐值为“30”。
