4-34 4 E、F. 标记检测范围 XY 一般，以标记外形 +3.00mm 为准。如下图所示，标记外形为 1mm 时，输入 4mm。但是如果标记以外的图样 ( 阻焊剂、图样 名等 ) 也被检出，可以单独设置 XY 的范围或缩小标记检测范围，使设置的范围只检出标记。 标记检测范围 例 标记检测范围 标记 图样 1mm 4mm 4mm 4mm 2.5mm 65423-L3-00 c 注意 如果在标记检测范围 Y 中输入“0” ，则在以标记…
4-33
4
7.4 识别参数
选择“识别”选项卡，可以设置下列识别参数。
识别参数
66431-L3-10
A. 表面类型
参考下表，设置标记表面和标记周围的明暗关系。
非反光体
标记比周围暗
反光体
标记比周围亮
设 置
亮度比较
识别状态
标记
标记
表面类型
65422-L3-00
B. 识别类型
识别类型有下列 5 种 ：
· 标 准
除图样以外所有的形状类型，都使用此识别类型。但是使用此方法无法完成识别时，可试用其它方法。
· 特 殊 1
“标准”无法识别的标记使用此类型识别。
· 特 殊 2
“标准”无法识别的某部分有缺损的标记使用此类型识别。
· 图样轮廓、图样多值、整个图样
只限作为图样进行登录的标记才可以使用。详细内容参阅第 7 章“2.图样匹配”。
C. 标记界限值
识别标记时的 2 值图像的界限值。用后述的标记调整可以进行优化。
D. 标记识别公差
设置的标记面积数值与实际通过视觉识别得到的面积数值之间的误差，用 % 设置。推荐值为“30”。
4-34
4

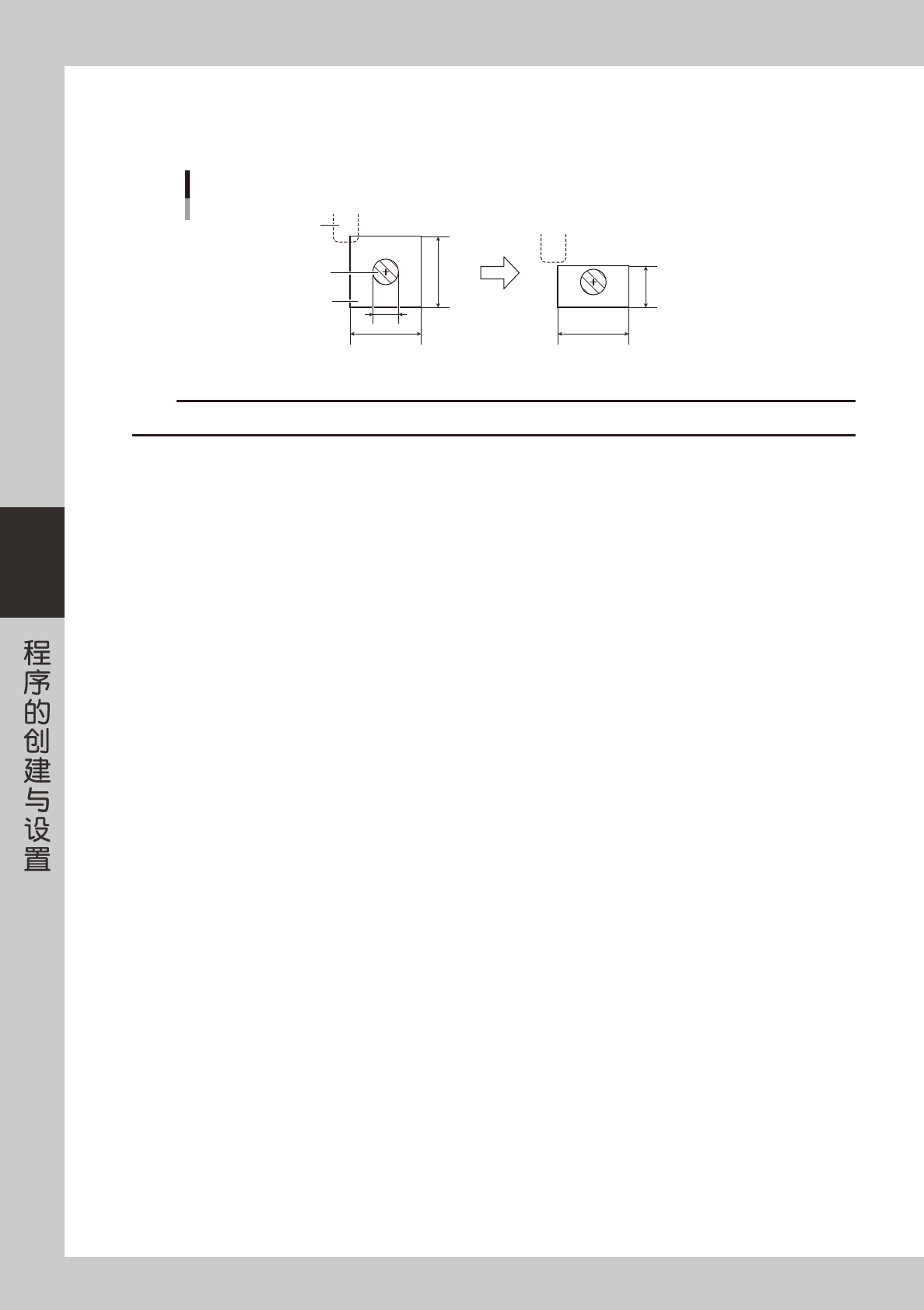

E、F. 标记检测范围 XY
一般，以标记外形 +3.00mm 为准。如下图所示，标记外形为 1mm 时，输入 4mm。但是如果标记以外的图样 ( 阻焊剂、图样
名等 ) 也被检出，可以单独设置 XY 的范围或缩小标记检测范围，使设置的范围只检出标记。
标记检测范围 例
标记检测范围
标记
图样
1mm
4mm
4mm
4mm
2.5mm
65423-L3-00
c
注意
如果在标记检测范围 Y 中输入“0”，则在以标记检测范围 X 为边长的正方形范围中识别标记。
G 〜 K. 照明级别
识别标记时的照明分成几个区域。各个区域的照明级别都在此设置。用后述的标记调整可以进行优化。
L、M. 标记外部噪点消除数、标记内部噪点消除干扰数
以 2 值图像方式识别标记图像时，需要消除标记外部或内部的噪点时设置。用后述的标记调整求得并输入最佳值。
4-35
4

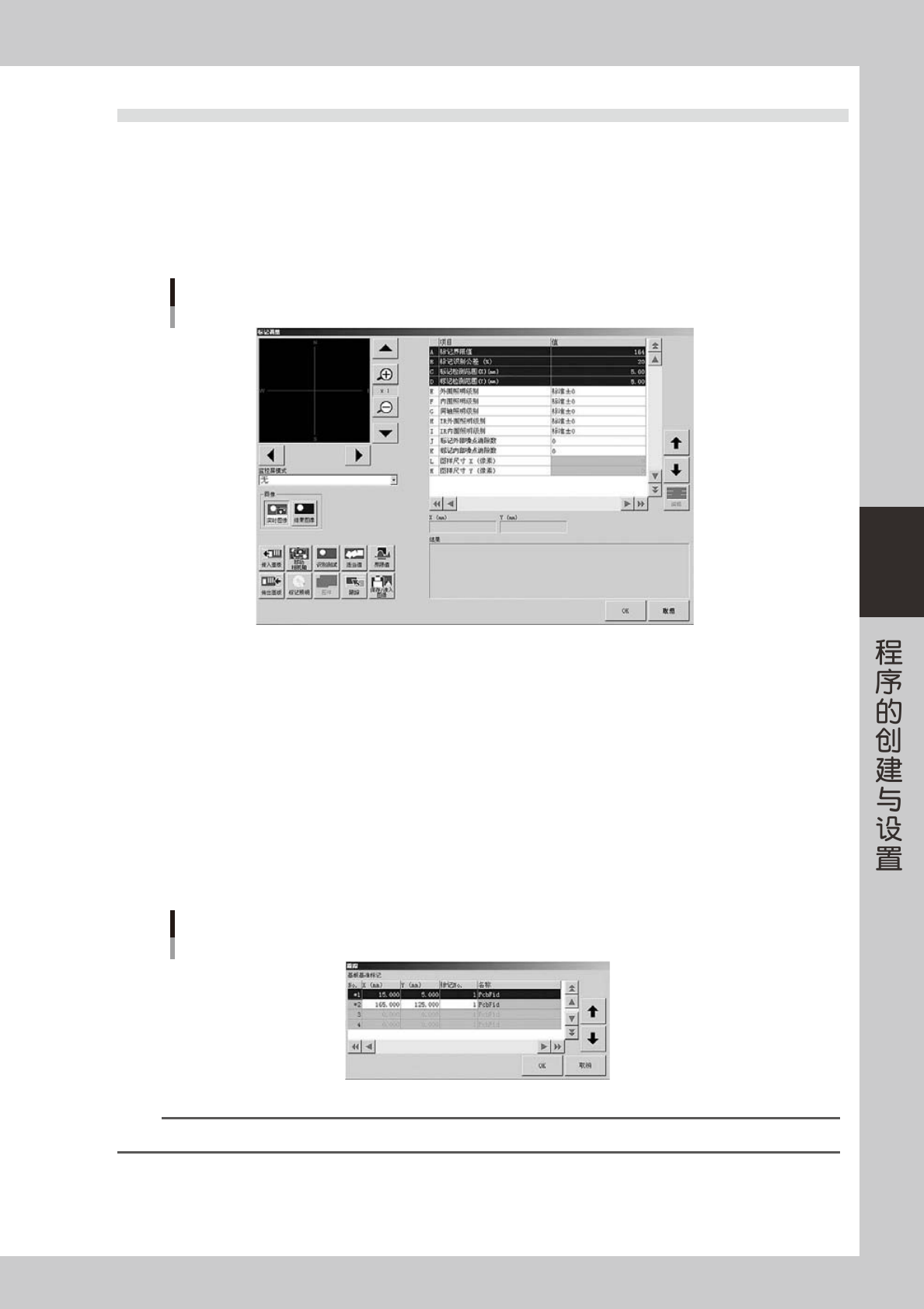

7.5 进行标记调整
标记调整，是确认已登录的标记的设定值是否适当的作业。对未设置的参数，可以通过识别测试取得最佳值。
1
选择标记数据。
将光标移至标记画面上部列表中想要确认的数据行。
2
按 [ 标记调整 ] 按钮，打开标记辅助调整画面。
标记调整画面
66432-L3-00
3
将基板传入传送轨并固定。
按 [ 传入基板 ] 按钮，按照画面的提示传入基板。
使用网板基准标记时，将网板固定在印刷部。
4
进行标记跟踪。
1. 按 [ 跟踪 ] 按钮。
打开“跟踪”对话框。
2. 按 [OK] 按钮，对所选标记位置进行跟踪。
跟踪基板基准标记时，将基板移至基板用相机的正下方 ；跟踪网板基准标记时，将网板用相机移至
网板标记的正下方。
“跟踪”对话框
66433-L3-00
参考
有关跟踪和示教功能的详细内容，参阅第 6 章“1. 示教和跟踪”。
