第 6 章 其它功能
目录
1. 示教与跟踪 6-1
1.1 [ 示教 ] 按钮 6-1
1.2 示教画面 6-2
1.3 点示教 6-3
1.4 光标示教 6-6
1.5 跟踪 6-8
2. 图样匹配 6-9
2.1 图样的登录 6-10
2.2 图样匹配的使用方法 6-14
3. 顶针的排列 6-15
4. 手动操作 6-16
4.1 “移动轴”画面 6-17
4.2 [ 装置 ] -“传送装置”画面 6-19
4.3 [ 装置 ] -“网板”画面 6-20
4.4 [ 装置 ] -“刮刀”画面 6-21
4.5 [ 装置 ] -“清洁装置”画面 6-22
4.6 [ 装置 ] -“I/O”画面 6-23
6-1
6
1.示教与跟踪
1.1 [示教]按钮
示教是使用相机等示教装置，求取 X、Y 坐标值的功能。进行示教时，按操作画面的 [ 示教 ] 按钮，打开示教画面
之后进行。[ 示教 ] 按钮分别设置在以下 5 处，可以根据需要选择使用。
1. [ 印刷 ] -“基本设置”选项卡画面
示教基板上的坐标时，按该 [ 示教 ] 按钮。
2. [ 印刷 ] -“基板”选项卡画面
示教基板上的坐标时，按该 [ 示教 ] 按钮。
3. “目视检查基板”选项卡画面
按 [ 印刷 ]-“基板”选项卡画面的 [ 详细设置 ] 按钮，打开“基板详细设置”对话框。在该对话框的“目视检查基板”选项
卡画面可对基板上的检查坐标进行示教与跟踪。
4. [ 印刷 ] -“网板”选项卡画面
示教网板上的坐标时，按该 [ 示教 ] 按钮。
5. “目视检查网板”对话框
按 [ 印刷 ]-“网板”选项卡画面的 [ 详细设置 ] 按钮，打开“网板详细设置”对话框。在该对话框的“目视检查网板”选项
卡画面可对网板上的检查坐标进行示教与跟踪。

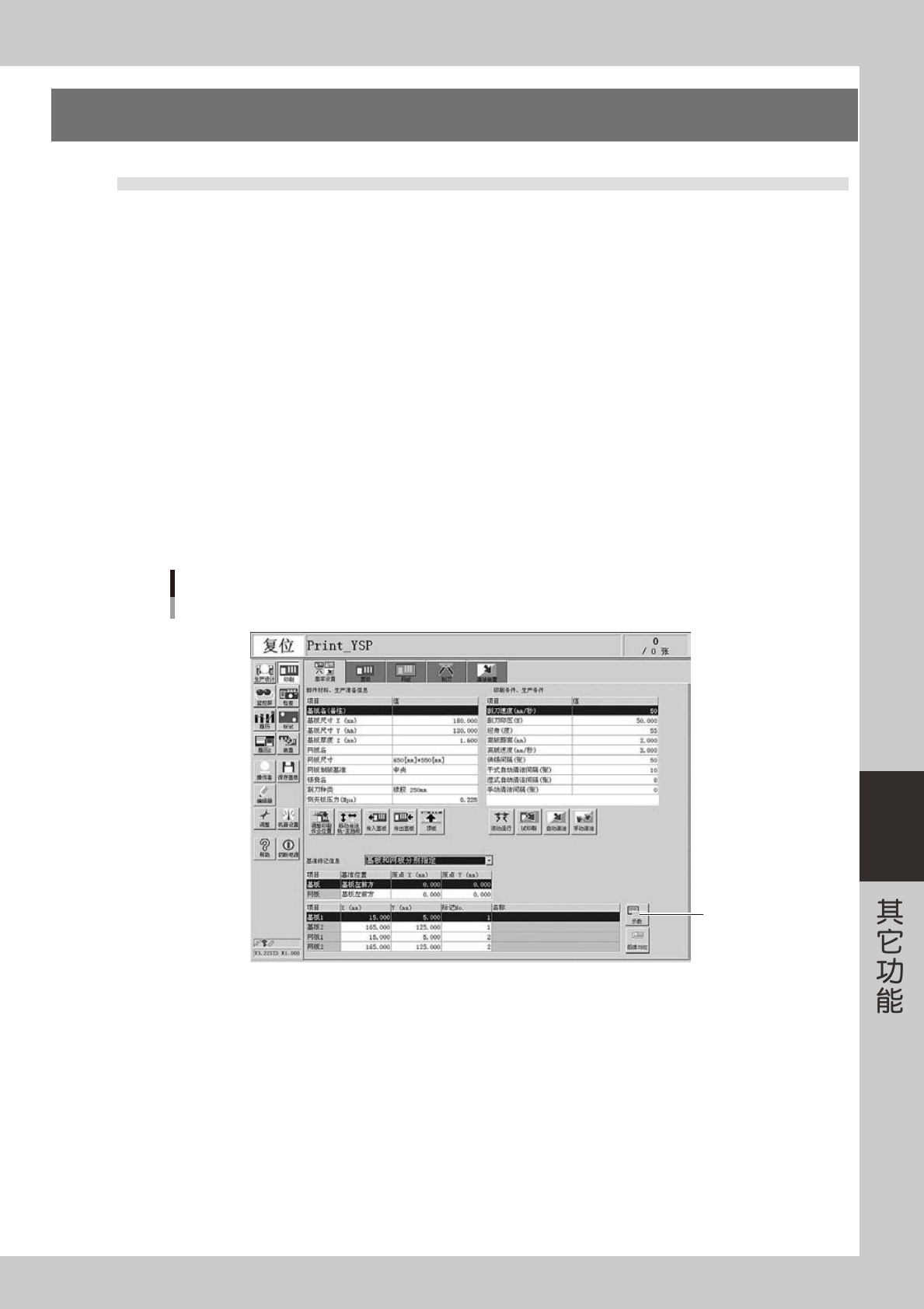

[示教]按钮
以“基本设置”选项卡画面为例
[示教]按钮
66600-L3-00
6-2
6
1.2 示教画面
按 [ 示教 ] 按钮，打开如下图所示的示教画面。下面，介绍该画面中各按钮的功能。
示教画面
以基板基准标记为例
2
3 4
10
11
5
6
7 9
8
12
1
滚动按钮
66601-L3-00
项目、按钮名 内容、功能
1
数据列表 选择想要进行示教的数据。根据 [ 示教 ] 按钮所在画面的不同，显示项目也不相同。
2
图像显示区
显示相机进行示教时的图像。
用 [ ＋ ] 按钮可将图像放大到 16 倍，用 [ － ] 按钮可将图像缩小到 1/16。
用滚动按钮，可上下左右移动显示区中的图像。
3
[ 步进方式 ] 按钮
按下该按钮后，可用步进方式 ( 微动方式 ) 移动轴。
步进方式的移动量可用 [ 步进方式 ] 按钮右侧的 [ ▲ ] 按钮选择，也可以直接在输入框内输入。
4
速度 可用 [ ▲ ] 按钮选择，也可在输入框中直接输入轴的移动速度 (%)。
5
“点”选项卡 用输入点的方法进行示教时，选择“点”选项卡。详细内容，请参阅本章后述“1.3点示教”。
6
“光标”选项卡 进行光标示教时，选择“光标”选项卡。详细内容，请参阅本章后述“1.4光标示教”。
7
[ 点击移动 ] 按钮
进行点示教时，按该按钮之后将鼠标指针移到图像显示区中，指针变为十字指针。将十字指
针对准任意位置并按鼠标左键，该位置即移向显示区的中心位置。利用该方法可以不必使用
箭头按钮就可以轻易地指定示教位置。
8
[ 标记照明 ] 按钮
按 [ 标记照明 ] 按钮，显示调整照明级别的画面。边观察图像显示区中的图像边调整对象物的
最佳照明。
9
箭头按钮
按箭头按钮，使示教装置朝箭头所示方向移动。如果一直按住该按钮，示教装置将持续移动。
如果使用步进方式，则按 1 次箭头按钮，示教装置只移动设定的距离 (mm)。
10
[跟踪]按钮 进行跟踪时使用该按钮。详细内容，请参阅本章后述“1.5跟踪”。
11
[ 基板相机 ] 按钮
选择相机用的按钮。切换基板相机和网板相机时使用。
[ 网板相机 ] 按钮
12
[开口]按钮
[ 网板相机 ] 按钮为有效状态时使用。
[ 开口 ] 按钮，确认网板开口部的堵塞状态时使用。
[ 背面 ] 按钮，确认网板背面有无锡膏粘附等时使用。
[背面]按钮
