6-12 6 6 将基板传入传送轨并固定。 按 [ 传入基板 ] 按钮，按照画面的提示传入基板。 如果是网板基准标记，需将网板固定在印刷部。 7 将图样置于画面中央。 使用 [ 移动轴 ] 按钮移动工作台。对准位置后，按 [ 关闭 ] 按钮返回标记调整画面。 8 调整照明级别。 按 [ 标记照明 ] 按钮，调整照明级别使图样轮廓清晰。调整后，按 [ 关闭 ] 按钮。 照明级别的调整 66611-L3-00 参考 关于照明级别的参考基准，…
6-11
6
4

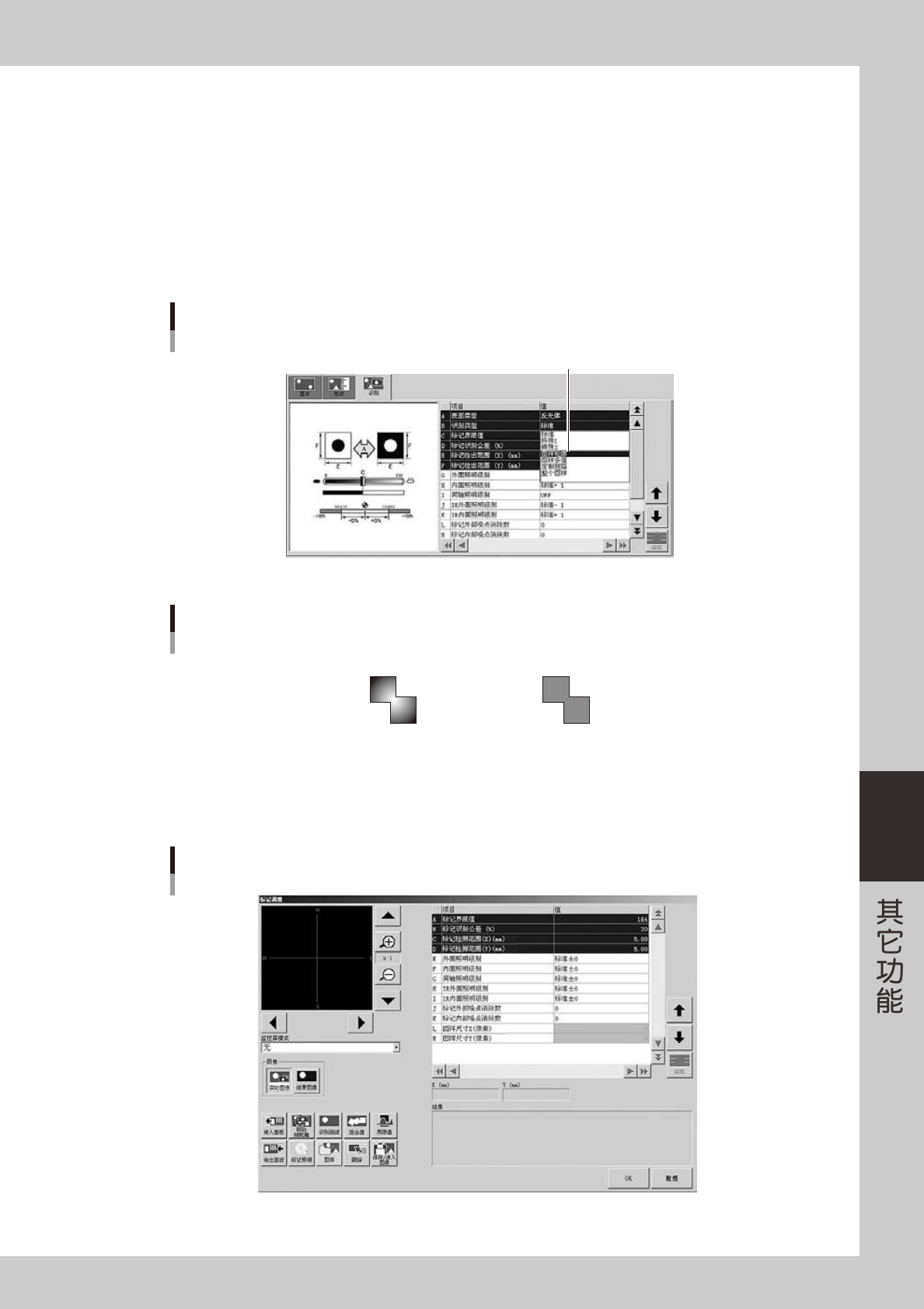

设置“识别类型”。
打开“识别”画面，将“识别类型”设置为“图样轮廓”或“图样多值”。
图样轮廓 ： 进行图样匹配时，一般设置为图样轮廓。即使图样内部的明暗不均匀，只要该图样的轮廓
清晰，就可以识别。
图样多值 ： 只有在图样内部的明暗均匀时才有效。因为必须对整个图样进行识别，所以比“图样轮廓”
的识别时间更长，数据更大。
整个图样 ： 想要详细读取整个图样时，使用此识别类型。因为必须对整个图样进行识别，数据的压缩
率又低，所以比“图样多值”的识别时间更长，数据更大。
“识别类型”的设置
设置为“图样轮廓”、“图样多值”或“整个图样”
66609-L3-00
图样的识别类型
图样轮廓 图样多值
内部不均匀
但轮廓清晰
内部均匀
65603-L3-00
5
按 [ 标记调整 ] 按钮，打开标记调整画面。
标记调整画面
66610-L3-00
6-12
6
6
将基板传入传送轨并固定。
按 [ 传入基板 ] 按钮，按照画面的提示传入基板。
如果是网板基准标记，需将网板固定在印刷部。
7
将图样置于画面中央。
使用 [ 移动轴 ] 按钮移动工作台。对准位置后，按 [ 关闭 ] 按钮返回标记调整画面。
8
调整照明级别。
按 [ 标记照明 ] 按钮，调整照明级别使图样轮廓清晰。调整后，按 [ 关闭 ] 按钮。

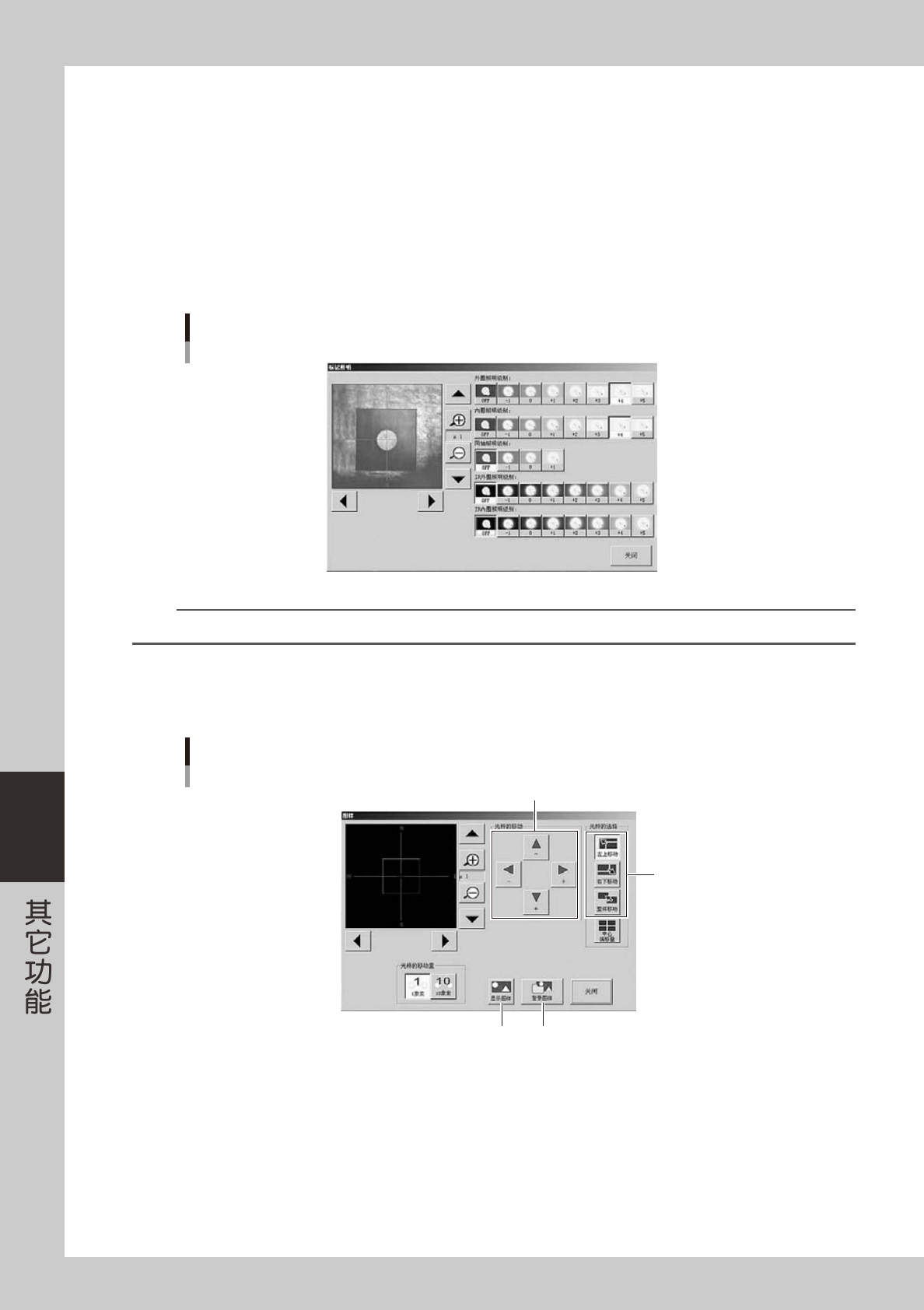

照明级别的调整
66611-L3-00
参考
关于照明级别的参考基准，参阅第 4 章“7.5 进行标记调整”的 Step6。
9
按 [ 图样 ] 按钮。
如下图所示，显示登录图样用的画面。
图样画面
箭头按钮
移动按钮
66612-L3-00
6-13
6
0
决定图样大小。
使用移动按钮与箭头按钮，调节红框的大小、位置，使红框能框住整个图样。
各个按钮的功能，如下所示。
[ 左上移动 ] 按钮
以红框右下角为基准点，用箭头按钮可任意扩大或缩小红框。
[ 右下移动 ] 按钮
以红框左上角为基准点，用箭头按钮可任意扩大或缩小红框。
[ 整体移动 ] 按钮
使整个红框移动。
[ 中心偏移量 ] 按钮
想要使基准位置的十字光标 ( 粉红色 ) 从红框中心偏移时使用此按钮。
[1 像素 /10 像素 ] 按钮
切换移动红框时的移动量。
[左上移动][右下移动] [整体移动]
基准点
使整个红框移动
图样
用红框框住整个图样
红框的大小调整与移动
65604-L3-00
参考
将鼠标指针移到图像显示区中的红框上，指针的形状会发生变化。变化后，拖动鼠标可以简单地调整红框的大小或位置。
q
设置图样的基准位置。
需要登录的图样的基准位置偏离了图样中心时，按 [ 中心偏移量 ] 按钮，将十字光标 ( 粉红色 ) 移至图样
的中心。
w
登录图样。
确认图样中心与红框的中心一致后，按 [ 登录图样 ] 按钮。
e
确认图样的图像。
按 [ 显示图样 ] 按钮，显示所取得的图像，确认图样的图像轮廓是否清晰。
r
按 [ 关闭 ] 按钮，返回标记调整画面。
