决定图样大小。
使用移动按钮与箭头按钮，调节红框的大小、位置，使红框能框住整个图样。
各个按钮的功能，如下所示。
[ 左上移动 ] 按钮
以红框右下角为基准点，用箭头按钮可任意扩大或缩小红框。
[ 右下移动 ] 按钮
以红框左上角为基准点，用箭头按钮可任意扩大或缩小红框。
[ 整体移动 ] 按钮
使整个红框移动。
[ 中心偏移量 ] 按钮
想要使基准位置的十字光标 ( 粉红色 ) 从红框中心偏移时使用此按钮。
[1 像素 /10 像素 ] 按钮
切换移动红框时的移动量。
[左上移动][右下移动] [整体移动]
基准点
使整个红框移动
图样
用红框框住整个图样

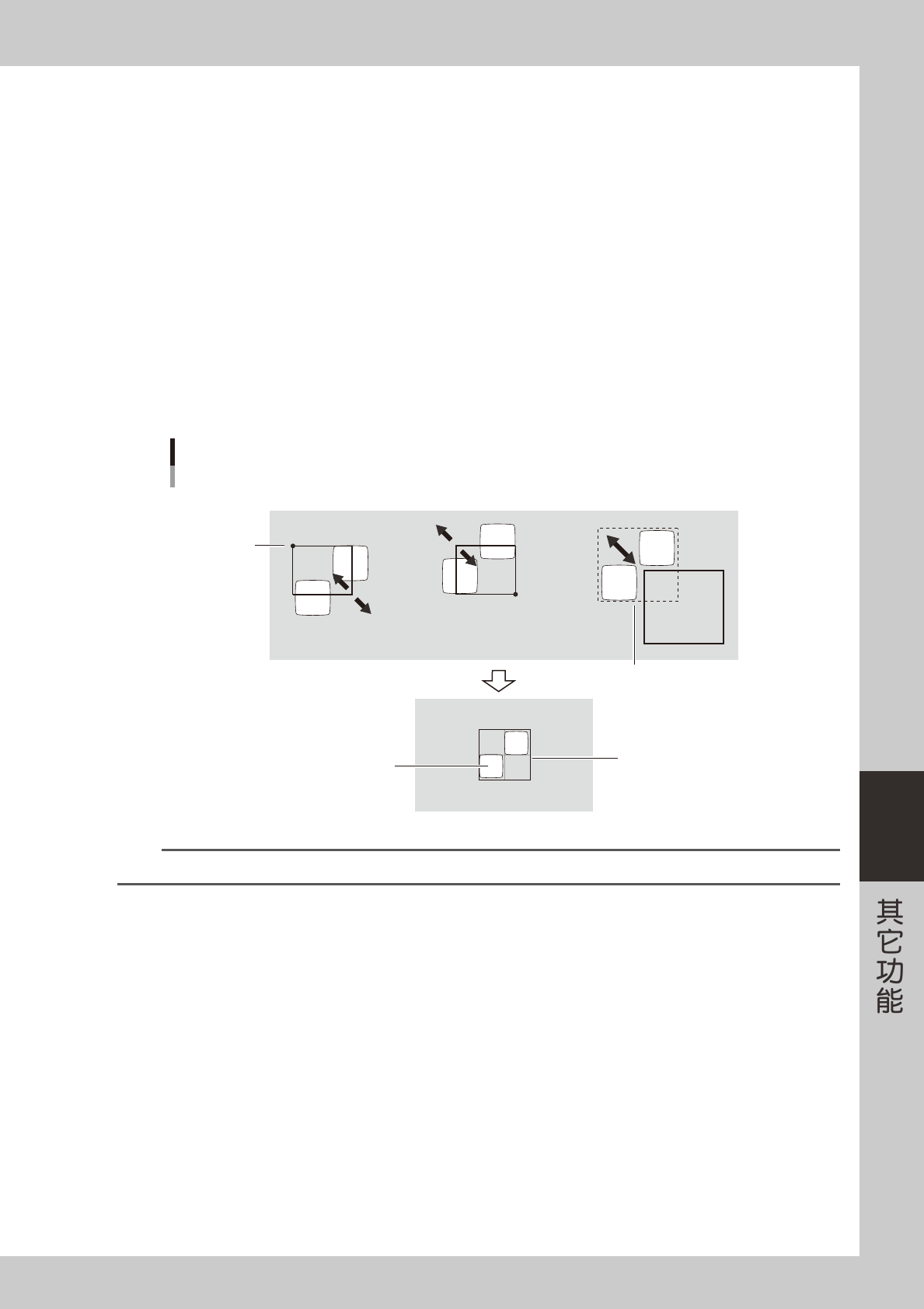

红框的大小调整与移动
65604-L3-00
参考
将鼠标指针移到图像显示区中的红框上，指针的形状会发生变化。变化后，拖动鼠标可以简单地调整红框的大小或位置。
q
设置图样的基准位置。
需要登录的图样的基准位置偏离了图样中心时，按 [ 中心偏移量 ] 按钮，将十字光标 ( 粉红色 ) 移至图样
的中心。
w
登录图样。
确认图样中心与红框的中心一致后，按 [ 登录图样 ] 按钮。
e
确认图样的图像。
按 [ 显示图样 ] 按钮，显示所取得的图像，确认图样的图像轮廓是否清晰。
r
按 [ 关闭 ] 按钮，返回标记调整画面。
6-14
6
t
进行识别测试。
按 [ 识别测试 ] 按钮，确认是否能够正确识别图样。反复进行识别测试，直至没有错误发生。
如果发生了识别错误，需确认识别参数画面的“标记界限值”( 参阅第 4 章“7.5 进行标记调整”) 与“标
记检测范围”的设置是否适当。如下图所示，左图因标记的检测范围过大，其它标记也进入了识别范围，
此时需缩小检测范围。相反，右图因标记的检测范围过小，标记越出了识别范围，此时需扩大检测范围。
标记检测范围
标记检测范围的调整
标记检测范围太大，
其它的标记也进入了检测范围
标记检测范围太小，
图样越出了识别范围
缩小标记检测范围
扩放大标记检测范围
65605-L3-00
y
按 [OK] 按钮，保存调整好的数据。
关闭标记调整画面，返回标记画面。
2.2 图样匹配的使用方法
图样匹配可以象基准标记一样使用。使用时，在 [ 印刷 ] -“基板”或 [ 印刷 ] -“网板”选项卡画面输入已作为图
样登录的标记号码。下图，为将图样匹配作为基板基准标记使用的示例。

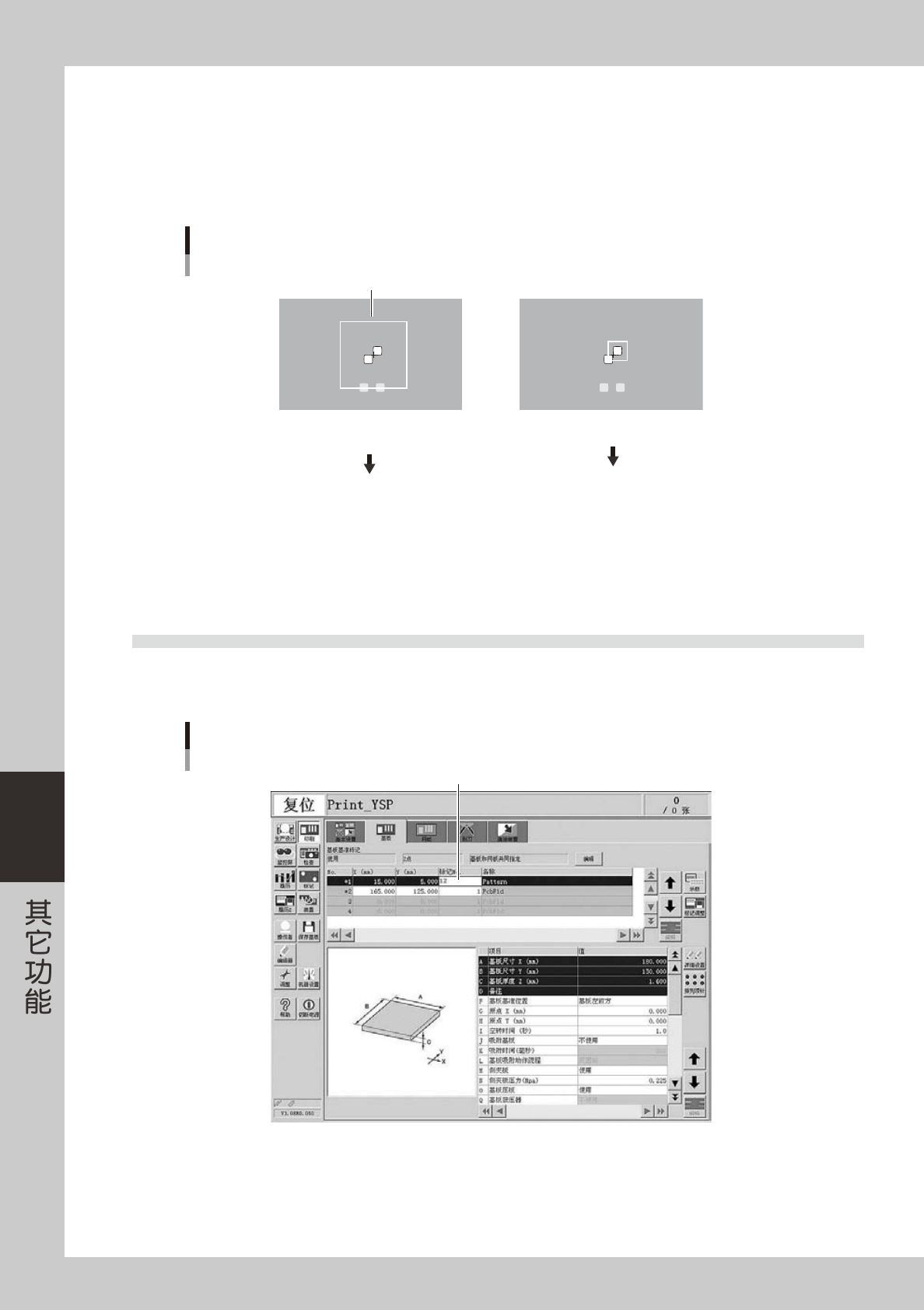

使用图样匹配时的示例
指定作为图样进行登录时的标记号码
66613-L3-00
6-15
6
3.顶针的排列
按 [ 印刷 ]-“基板”选项卡的 [ 排列顶针 ] 按钮，显示“顶针”对话框。在该对话框的示意图上，可根据基板尺寸
预先登录顶针 ( 矩阵式顶针 ) 的排列。

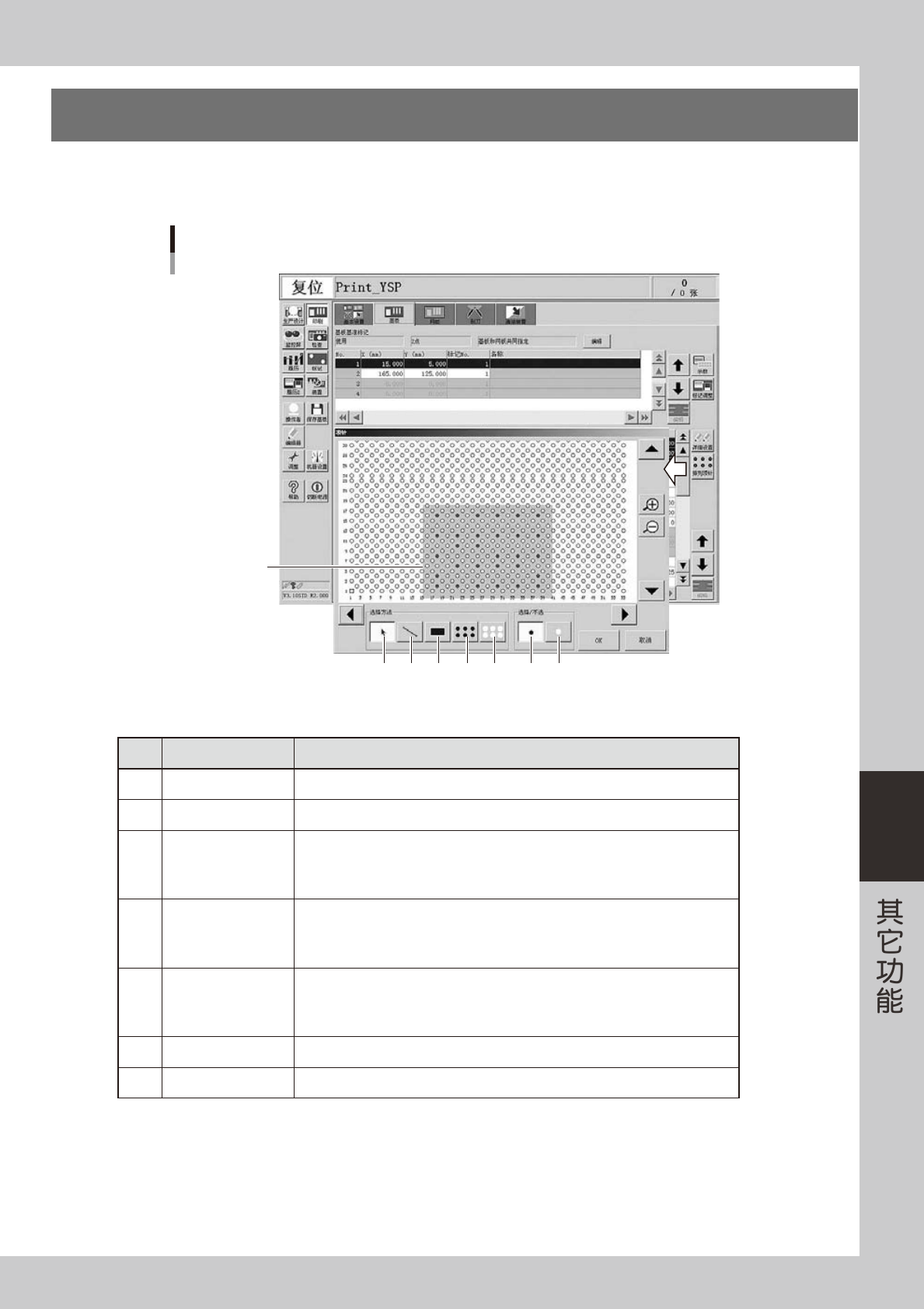

“顶针”对话框
基板的尺寸
23 4 5 6 7 1
66614-L3-00
■ 操作按钮
按钮名 功能
1
[选择]按钮 选择图像查看画面的顶针时，按该按钮。
2
[不选]按钮 撤消图像查看画面上已选顶针的选中状态时，按该按钮。
3
[箭头]按钮
在按下 [ 选择 ] 按钮的状态下，选择 [ 箭头 ] 按钮之后，用鼠标在图像查看画面上点击
或拖动来选择顶针。被选中的顶针颜色变为灰色。
在按下 [ 不选 ] 按钮的状态下，选择 [ 箭头 ] 按钮之后，用鼠标在图像查看画面上点击
或拖动来撤消已选顶针的选中状态。被选中的顶针颜色变为白色。
4
[线]按钮
在按下 [ 选择 ] 按钮的状态下，选择 [ 线 ] 按钮之后，用鼠标在图像查看画面上拖动，
会出现一条线，在线上的顶针被选中。
在按下 [ 不选 ] 按钮的状态下，选择 [ 线 ] 按钮之后，用鼠标在图像查看画面上拖动，
会出现一条线，在线上的顶针的选中状态被撤消。
5
[矩形]按钮
在按下 [ 选择 ] 按钮的状态下，选择 [ 矩形 ] 按钮之后，用鼠标在图像查看画面上拖动，
会出现矩形，在矩形框内和框上的顶针被选中。
在按下 [ 不选 ] 按钮的状态下，选择 [ 矩形 ] 按钮之后，用鼠标在图像查看画面上拖动，
会出现矩形，在矩形框内和框上的顶针的选中状态被撤消。
6
[全选]按钮 选中图像查看画面上所有顶针。
7
[ 取消全选 ] 按钮 取消图像查看画面上所有顶针的选中状态。
