4.手动操作
按 [ 装置 ] 按钮，打开下图所示的画面。此画面分别设有“传送装置”、“网板”、“刮刀”、“清洁装置”等选项卡。
各装置可以分别使用手动方式进行操作。打开“I/O”选项卡，还可以确认组装在各装置上的传感器及输入输出信
号的状态。
“装置”画面
选项卡
66615-L3-00
6-17
6
4.1 “移动轴”画面
按“装置”画面的 [ 移动轴 ] 按钮，显示“移动轴”画面。此画面分别设有“X1/X2”、“Y/Z”、“CX”等选项卡。
对各轴可以进行手动操作。

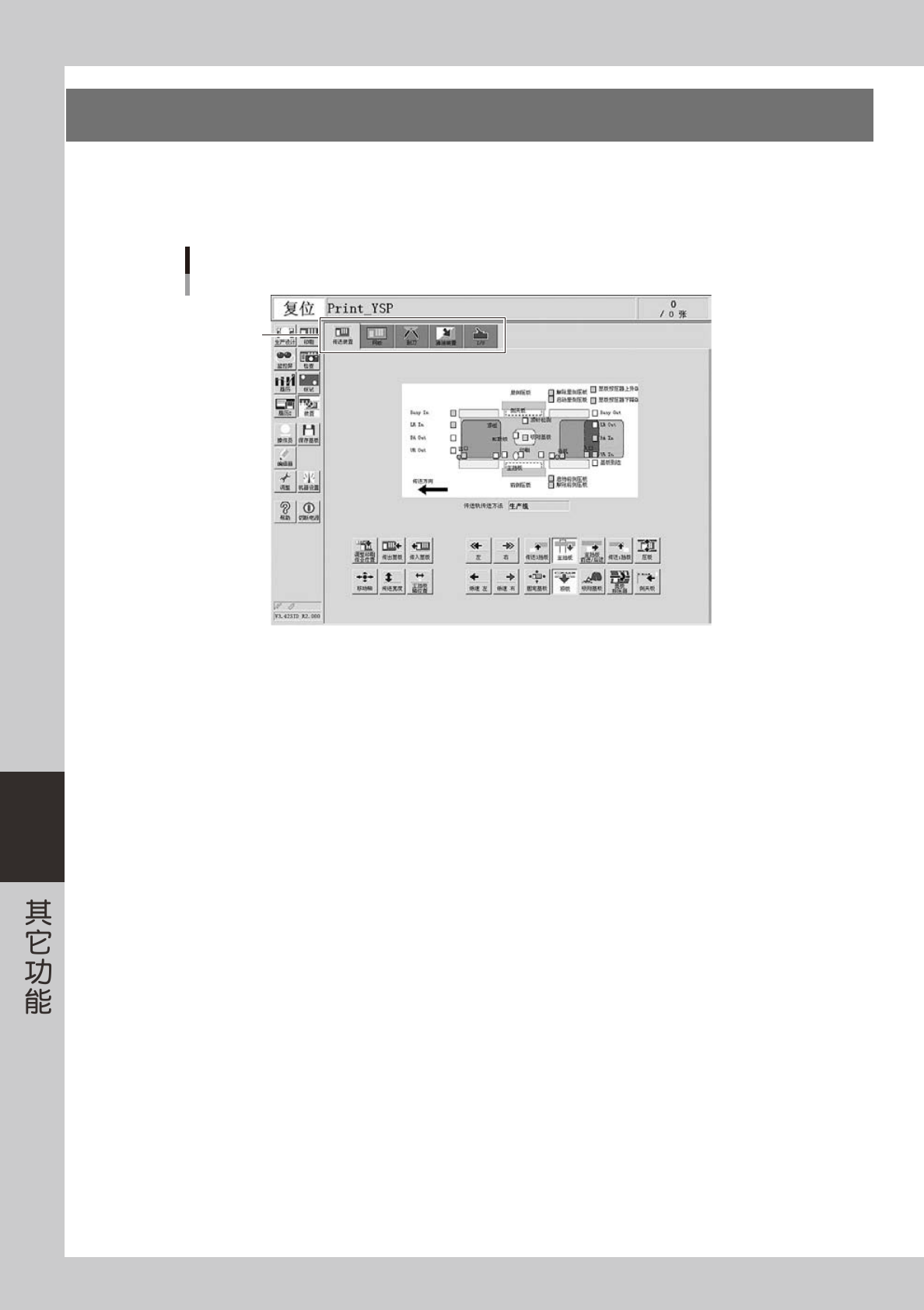

“移动轴”画面
选项卡
66616-L3-00
选项卡 功能
X1/X2
沿
X
方向移动基板工作台。
Y/Z
使基板工作台上下或沿
Y
方向移动。
CX
沿
X
方向移动基板 ( 印刷检查 ) 相机装置。
SY/SZ
沿
Y
方向移动或上下移动刮刀头。
SR
来回移动
3S
刮刀
(
仅限
3S
刮刀头
)
。
宽度 调节传送宽度。
PU
上下移动顶板。
MS
使主挡板和网板相机沿基板工作台作
X
方向移动。
6-18
6
■ 手动移动轴
下面，以“SY/SZ”选项卡画面为例，介绍“移动轴”画面的操作方法。
“移动轴”画面
“SY/SZ”选项卡
4
2
3
1
66617-L3-00
1. SY 轴的移动按钮、[PTP] 按钮
按[▲]、[
▼
] 按钮，刮刀头沿 Y 方向移动。在按下 [ 步进方式 ] 按钮的状态下，按 [ ▲ ]、[
▼
] 按钮，可以按照指定的行
程以步进方式移动。
按 [PTP] 按钮，显示“PTP”对话框。在“PTP”对话框中可以指定移动的目的位置。当前位置显示在 SY(mm) 显示框中。
2. SZ 轴的移动按钮、[PTP] 按钮、[ 制动 ] 按钮
按[▲]、[
▼
] 按钮，使刮刀头上下移动。按 [ 步进方式 ] 按钮，以步进方式按照指定的行程移动。
按 [PTP] 按钮，显示“PTP”对话框。在“PTP”对话框中可以指定移动的目的位置 ( 高度 )。当前位置显示在 SZ(mm) 显示框
中。按 [ 制动 ] 按钮，可以开、关 SZ 轴电机的制动器。
3. [ 步进方式 ] 按钮
按下此按钮后，移动变为步进方式。步进行程可以用 [ ▲ ] 按钮或直接输入数值方式进行指定。
4. [ 速度 ] 按钮
选择轴的移动速度。
参考
其它选项卡画面的按钮，基本上操作方法相同。只是“Y/Z”、“SY/SZ”、“SR”、“PU”选项卡中设置有 [ 制动 ] 按钮，可以开、关
电机的制动器。
c
注意
X 轴与 R 轴，使 X1、X2 轴作同步运行。因此，如果单独使用各轴，会很难移至目的位置。想要移动 X 轴与 R 轴时，请使用 [PTP]
按钮。
