■ 手动移动轴
下面，以“SY/SZ”选项卡画面为例，介绍“移动轴”画面的操作方法。

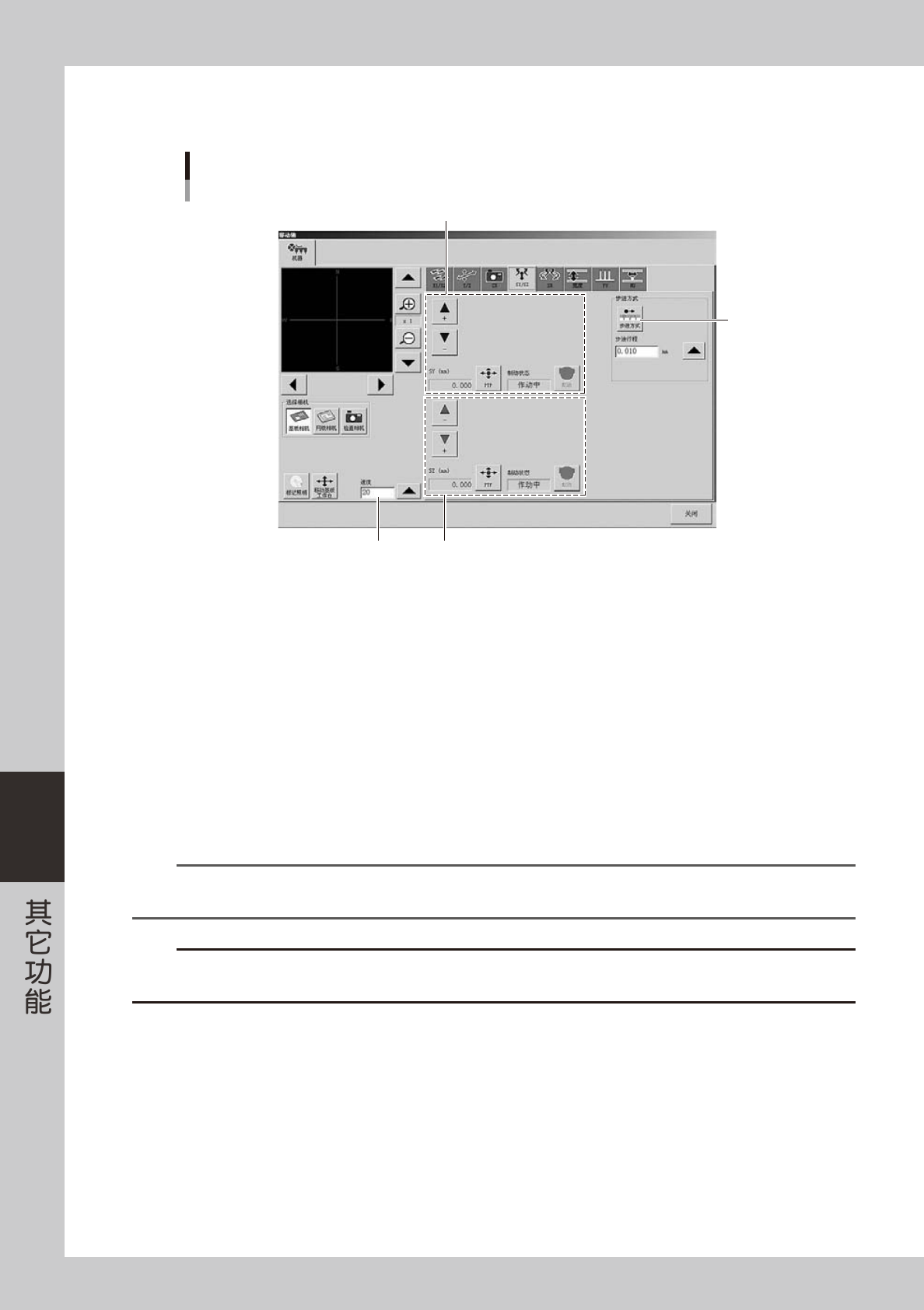

“移动轴”画面
“SY/SZ”选项卡
4
2
3
1
66617-L3-00
1. SY 轴的移动按钮、[PTP] 按钮
按[▲]、[
▼
] 按钮，刮刀头沿 Y 方向移动。在按下 [ 步进方式 ] 按钮的状态下，按 [ ▲ ]、[
▼
] 按钮，可以按照指定的行
程以步进方式移动。
按 [PTP] 按钮，显示“PTP”对话框。在“PTP”对话框中可以指定移动的目的位置。当前位置显示在 SY(mm) 显示框中。
2. SZ 轴的移动按钮、[PTP] 按钮、[ 制动 ] 按钮
按[▲]、[
▼
] 按钮，使刮刀头上下移动。按 [ 步进方式 ] 按钮，以步进方式按照指定的行程移动。
按 [PTP] 按钮，显示“PTP”对话框。在“PTP”对话框中可以指定移动的目的位置 ( 高度 )。当前位置显示在 SZ(mm) 显示框
中。按 [ 制动 ] 按钮，可以开、关 SZ 轴电机的制动器。
3. [ 步进方式 ] 按钮
按下此按钮后，移动变为步进方式。步进行程可以用 [ ▲ ] 按钮或直接输入数值方式进行指定。
4. [ 速度 ] 按钮
选择轴的移动速度。
参考
其它选项卡画面的按钮，基本上操作方法相同。只是“Y/Z”、“SY/SZ”、“SR”、“PU”选项卡中设置有 [ 制动 ] 按钮，可以开、关
电机的制动器。
c
注意
X 轴与 R 轴，使 X1、X2 轴作同步运行。因此，如果单独使用各轴，会很难移至目的位置。想要移动 X 轴与 R 轴时，请使用 [PTP]
按钮。
6-19
6
4.2 [ 装置 ] -“传送装置”画面
在 [ 装置 ] -“传送装置”画面，可以手动操作传送装置的各个装置，还可以在传送装置的示意图上确认与传送装
置相关的传感器和输入输出信号的状态。下面，介绍各按钮的功能。
[装置] -“传送装置”画面
66618-L3-00
■ 上排操作按钮 ( 从左到右 )
[ 调整印刷作业位置 ] 按钮 将基板工作台移至前侧，刮刀头移至里侧。
[ 传出基板 ] 按钮 将基板传出基板工作台。
[ 传入基板 ] 按钮 将基板传入基板工作台。
[左]、[右]按钮 使传送电机向左或向右旋转。
[传送3挡板]按钮 使面向印刷机正面时的左侧挡板上下移动。
[ 主挡板 ] 按钮 使主挡板上下移动。
[ 主挡板前进 / 后退 ] 按钮 使主挡板沿 Y 方向向前或向后移动。
[传送1挡板]按钮 使面向印刷机正面时的右侧挡板上下移动。
[压板]按钮 使基板压板运行。
■ 下排操作按钮 ( 从左到右 )
[ 移动轴 ] 按钮 打开“移动轴”画面 ( 参阅本章“4.1‘移动轴’画面”)。
[ 传送宽度 ] 按钮 调节传送宽度。
[ 主挡板轴位置 ] 按钮 根据基板的长度移动主挡板。
[ 低速左 ]、[ 低速右 ] 按钮 使传送电机向左或向右低速旋转。
[ 固定基板 ] 按钮 使固定基板的各个组件运行，将基板固定在印刷位置。
[顶板]按钮 上下移动顶板。
[ 吸附基板 ] 按钮 开、关基板吸附装置 ( 选配 )。
[ 基板按压器 ] 按钮 开、关基板按压器 ( 选配 )。
[ 侧夹板 ] 按钮 开、关侧夹板。
6-20
6
4.3 [ 装置 ] -“网板”画面
在 [ 装置 ] -“网板”画面，可以手动操作 [ 吸附网板 ]，还可以在示意图上确认网板传感器的状态。
下面，介绍各按钮的功能。
[装置] -“网板”画面
2 3
1
66619-L3-00
■ 操作按钮
按钮名 功能
1
[ 移动轴 ] 按钮 打开“移动轴”画面 ( 参阅本章前述“4.1‘移动轴’画面”)。
2
[ 吸附网板 ] 按钮 开、关网板吸附装置。
3
[ 基准标记校正 ] 按钮 识别网板基准标记。
