7-4 7 2.2.2 橡胶刮取部 橡胶制刮刀随使用频率的增加角部会逐渐磨损。有磨损或缺损时，可以拆下从侧面固定的螺栓之后，更换橡胶刮 取部。 1 拆卸侧板。 拆下刮刀两端的侧板。 2 放松刮刀架。 使用内六角扳手拆下夹住刮取部的刮刀板的螺栓。 3 安装刮取部。 将更换用刮取部夹入刮刀架和刮刀板之间，并用内 六角扳手拧紧螺栓。 65704-L3-00 c 注意 拧紧橡胶刮刀刮取部的螺栓时，务必从中央向两外侧以均等 的力度逐步拧紧。如果从…
7-3
7
2.2 刮刀刮取部的更换
本印刷机的刮刀可以只更换刮取部。
■ 需准备的工具
‧
内六角扳手 (4mm)
2.2.1 金属刮取部
金属制刮刀的刮取部有受到碰撞发生变形的情况。此时，可以拆下从上面固定的螺栓之后，更换金属刮取部。
1
取下侧板。
如右图所示，取下刮刀两端的侧板。
65700-L3-10
2
拆卸刮刀架。
用内六角扳手 (4mm) 拆下固定刮刀架与需要更换的
刮取部的螺栓。
65701-L3-10
3
安装刮刀架。
在新的刮取部安装刮刀架之后，用内六角扳手拧螺
栓进行预固定。
4
检查安装状态。
1. 将刮刀的刀刃部以接近迎角的角度抵在平台等
平面位置。
2. 确认箭头部是否有缝隙。有缝隙时，必须拧松
固定螺栓进行调整直至完全没有缝隙。
3. 调整完之后，重新拧紧固定螺栓。
65702-L3-10
5
安装侧板。
按与拆卸侧板时相反的步骤，将侧板安装在刮刀上。
拆卸侧板
Step 1
侧板
拆卸刮刀架
Step 2
刮刀架
内六角扳手
固定螺栓
新的刮取部
检查安装状态
Step 4
平台等平面位置
揭下保护膜
接近迎角的角度
7-4
7

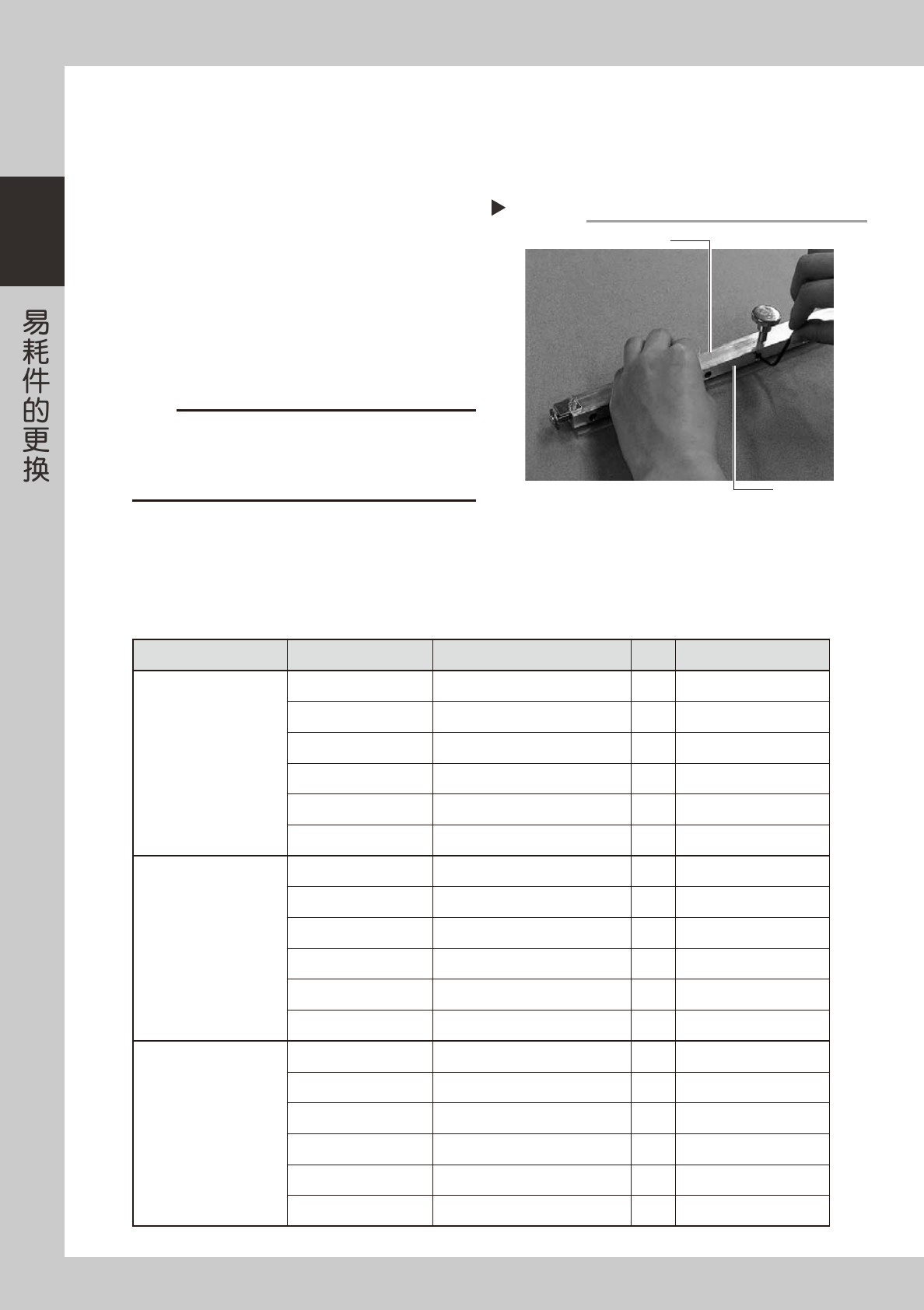

2.2.2 橡胶刮取部
橡胶制刮刀随使用频率的增加角部会逐渐磨损。有磨损或缺损时，可以拆下从侧面固定的螺栓之后，更换橡胶刮
取部。
1
拆卸侧板。
拆下刮刀两端的侧板。
2
放松刮刀架。
使用内六角扳手拆下夹住刮取部的刮刀板的螺栓。
3
安装刮取部。
将更换用刮取部夹入刮刀架和刮刀板之间，并用内
六角扳手拧紧螺栓。
65704-L3-00
c
注意
拧紧橡胶刮刀刮取部的螺栓时，务必从中央向两外侧以均等
的力度逐步拧紧。如果从外侧的螺栓开始拧紧，橡胶部的中
央部可能会出现挠曲现象。建议将橡胶部抵在平台等平面上
安装。
5
安装侧板。
按与拆卸侧板时相反的步骤，将侧板安装在刮刀上。
■ 3S 刮刀 ( 刮取部 )
对象 零部件编号 零部件名 数量 备注
标准
METAL 3S
KHT-M71AA-A0X METAL SQG.WELD,3S 530 1 530mm
KGY-M71EA-A0X METAL SQG.WELD,3S 44 1 440mm
KGY-M71DA-A0X METAL SQG.WELD,3S 40 1 400mm
KGY-M71CA-A0X METAL SQG.WELD,3S 35 1 350mm
KGY-M71BA-A0X METAL SQG.WELD,3S 30 1 300mm
KGY-M71AA-A0X METAL SQG.WELD,3S 25 1 250mm
半蚀刻用
KHT-M71AA-B0X METAL (S)WELD,3S 530 1 530mm
KGY-M71EA-B0X METAL SQG.(S)WELD,3S 1 440mm
KGY-M71DA-B0X METAL SQG.(S)WELD,3S 1 400mm
KGY-M71CA-B0X METAL SQG.(S)WELD,3S 1 350mm
KGY-M71BA-B0X METAL SQG.(S)WELD,3S 1 300mm
KGY-M71AA-B0X METAL SQG.(S)WELD,3S 1 250mm
URETHANE 3S
KHT-M71BB-A0X URETHANE ASSY,3S 530 1 530mm
KGY-M71K3-A0X URE.SQG.ASSY,3S 440 1 440mm
KGY-M71J3-A0X URE.SQG.ASSY,3S 400 1 400mm
KGY-M71H3-A0X URE.SQG.ASSY,3S 350 1 350mm
KGY-M71G3-A0X URE.SQG.ASSY,3S 300 1 300mm
KGY-M71F3-A0X URE.SQG.ASSY,3S 250 1 250mm
橡胶刮刀刮取部
Step 3
刮刀架
刮刀板
7-5
7
■ 双刮刀 ( 刮刀刮取部 ) ＊选购件
对象 零部件编号 零部件名 数量 备注
标准
METAL W-SQG
KHT-M71C3-00X METAL SQG.,530 1 530mm
KGY-M71R3-01X METAL SQG.,440 1 440mm
KGJ-M7183-03X METAL SQG.,400 1 400mm
KGJ-M7173-03X METAL SQG.,350 1 350mm
KGJ-M71A3-01X METAL SQG.,300 1 300mm
KGJ-M7193-01X METAL SQG.,250 1 250mm
半蚀刻用
METALW-SQG"
KHT-M71C3-10X METAL SQG.(S),530 1 530mm
KGY-M71R3-10X METAL SQG.(S),440 1 440mm
KGJ-M7183-10X METAL SQG.(S),400 1 400mm
KGJ-M7173-10X METAL SQG.(S),350 1 350mm
KGJ-M71A3-10X METAL SQG.(S),300 1 300mm
KGJ-M7193-10X METAL SQG.(S),250 1 250mm
URETHANE W-SQG
KHT-M71E3-00X URETHANE SQG.,530 1 530mm
KGY-M71W3-00X URETHANE.SQG.,440 1 440mm
KGJ-M710C-E0X SQUEEGEE,400 1 400mm
KW3-M7126-00X SQUEEGEE,M 1 350mm
KGJ-M71C3-00X URETHANE SQG.,300 1 300mm
KGJ-M71B3-00X URETHANE SQG.,250 1 250mm
c
注意
本手册中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就更改的情况。订购时，请务必向销售代理商确认。
