7-9 7 5 安装需要使用的喷口板。 安装适合卷纸宽度的喷口板。 65709-L3-00 6 在送纸侧 ( 上侧 ) 的卷纸两端安装卷轴支 架。 在卷纸两端插入卷轴支架。插入时，务必注意卷纸 的送纸方向。 7 安装卷取侧 ( 下侧 ) 的卷芯。 按与送纸侧相同的方法将卷轴支架插入卷芯之后， 安装在卷取侧卷轴上。 65710-L3-00 8 将清洁卷纸穿过导向轴。 将卷纸穿过导向轴。穿过时，注意保持卷纸的左右 平衡。 c 注意 请勿使用…
7-8
7
3.2 使用不同尺寸的卷纸时
因切换生产品种等需改用不同尺寸的卷纸时，必须使用专用的宽度调节器 ( 选购件 )。
■ 宽度调节器
配件编号 配件名 备注
KHT-M36C0-00X ROLL UNIT 530
卷轴支架
2
套、卷芯、喷口板 (
530mm
用）
KHT-M36C0-A0X ROLL UNIT 440
卷轴支架
2
套、卷芯、喷口板 (
440mm
用）
KHT-M36C0-B0X ROLL UNIT 360
卷轴支架
2
套、卷芯、喷口板 (
360mm
用）
KHT-M36C0-C0X ROLL UNIT 260
卷轴支架
2
套、卷芯、喷口板 (
260mm
用）
e
1
按下紧急停机按钮后，打开正面机盖。
2
剪断清洁卷纸。
拆出卷取侧 ( 下侧 ) 的卷纸并剪断。
65707-L3-00
3
取出送纸侧 ( 上侧 ) 的卷纸。
如同卷取侧一样，拆下送纸侧的卷纸并取出。
4
拆卸喷口板。
用内六角扳手拆下清洁剂喷出口的喷口板。
65708-L3-00
c
注意
请务必换上与卷纸尺寸配套的喷口板。若只换卷纸而不更换
喷口板，清洁剂会流出导致清洁效果不佳。
取出卷纸
Step 2
剪断
拆卸喷口板
Step 4
喷口板
内六角扳手
7-9
7
5
安装需要使用的喷口板。
安装适合卷纸宽度的喷口板。
65709-L3-00
6
在送纸侧 ( 上侧 ) 的卷纸两端安装卷轴支
架。
在卷纸两端插入卷轴支架。插入时，务必注意卷纸
的送纸方向。
7
安装卷取侧 ( 下侧 ) 的卷芯。
按与送纸侧相同的方法将卷轴支架插入卷芯之后，
安装在卷取侧卷轴上。
65710-L3-00
8
将清洁卷纸穿过导向轴。
将卷纸穿过导向轴。穿过时，注意保持卷纸的左右
平衡。
c
注意
请勿使用卷纸的反面。
9
将新卷纸的前端固定在卷取侧的卷芯上
(Step7 中已嵌在卷取侧卷轴上 )。
使用粘胶带等固定卷纸。固定时，注意使卷纸卷动
时能够保持平行。固定后再转动卷轴 2 〜 3 圈卷紧
卷纸。
c
注意
请务必卷紧卷纸。因为，在卷纸松弛状态下运行印刷机，卷
纸可能会被卷入导致印刷机被损坏。
0
关闭正面机盖，解除紧急停机状态。
安装喷口板
Step 5
喷口板(更换用) 清洁剂积存部
安装连接器(卷轴支架)
Step 7
驱动侧卷芯连接器
(卷轴支架)
将此处插入卷芯中
7-10
7
4.清洁剂的补充
4.1 清洁剂的使用注意事项
w
警告
禁止使用异丙醇和乙醇酒精以外的清洁溶剂。使用其它溶剂，可能会引发火灾。
w
警告
禁止使用丙酮。丙酮会使溶剂管和清洁装置老化，还可能导致清洁溶液漏出。使用过的清洁酒精请勿再次使用。
w
警告
使用异丙醇时必须注意，长时间持续吸入可能对人体有危害。

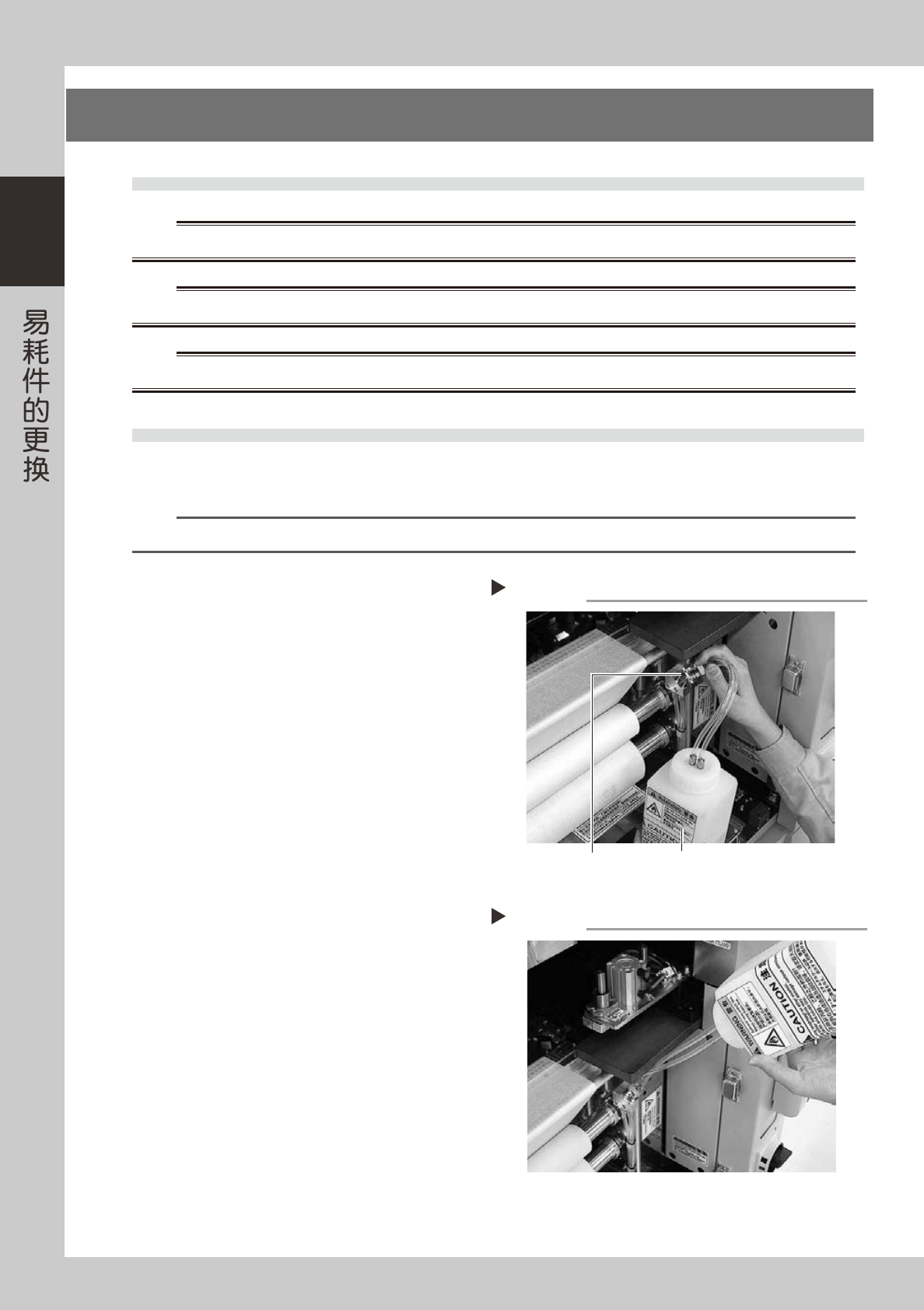

4.2 清洁剂的补充方法
清洁剂快用完时，将无法到达清洁剂泵。此时会显示错误警告画面且无法进行湿式清洁。请按照下述步骤使用清
洁剂补充瓶 ( 专用工具 ) 补充清洁剂。
n
要点
为便于补充清洁剂，建议在补充之前先将清洁剂补充瓶装满，并确认瓶盖已盖紧。
e
1
按下紧急停机按钮后，打开正面机盖。
2
将注嘴插入补充口。
将装有清洁剂的清洁剂补充瓶 ( 专用工具 ) 的注嘴
插入清洁剂箱的补充口。
65711-L3-10
3
使清洁剂流入清洁剂箱。
将补充瓶倒置使清洁剂流入。
65713-L3-00
插入补充口
Step 2
清洁剂补充瓶
补充口
补充清洁剂
Step 3
