7-12 7 4.3 长时间不使用时 如果长时间 ( 超过约 6 个月 ) 不使用清洁剂泵，清洁剂泵内部会变干燥导致运行不良。为防止该现象发生，必须断 开清洁剂泵的管道。下面，介绍管道的断开方法。 ■ 管道的断开方法 1 拆卸清洁装置的盖板。 1. 先拧松固定清洁装置盖板里侧的 2 根螺钉 ( 如 右图所示虚线处 )。( 不必取下螺钉 ) 2. 再拆下前侧的 4 处螺钉。 3. 将盖板向上提起后再向自己一侧拉出。 65716-L3-00…
7-11
7
4

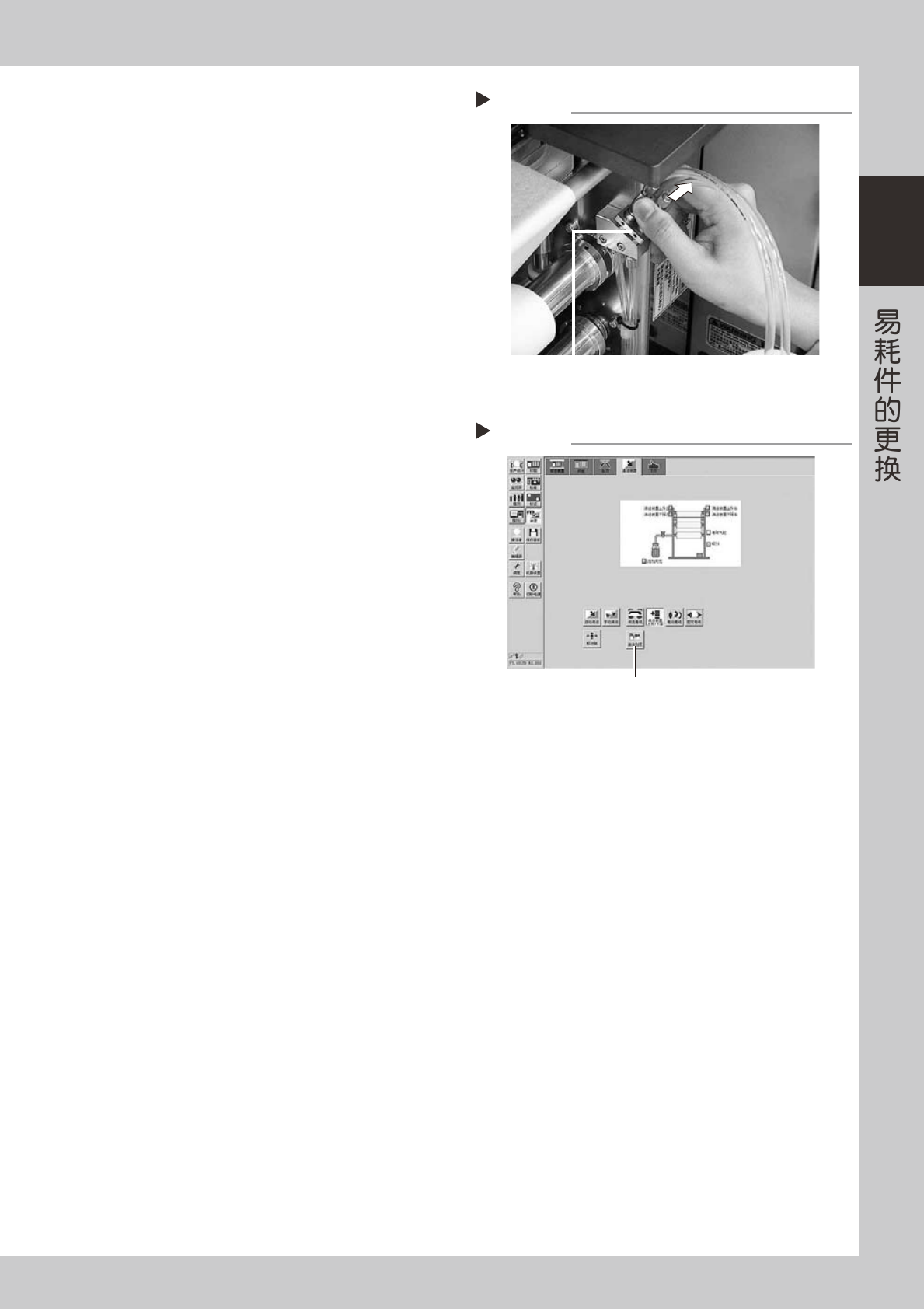

取出清洁剂补充瓶。
补充完清洁剂后，补充瓶自动停止补充。停止补充
后，从补充口拔出补充瓶的注嘴。
65712-L3-10
5
关闭正面机盖，解除紧急停机状态。
6
将清洁剂输送到检测清洁剂是否到达的
传感器部。
1. 从“装置”画面选择“清洁装置”选项卡。
2. 按 [ 清洁剂泵 ] 按钮，将清洁剂输送到检查清
洁剂是否到达的传感器部。
3. 当卷纸上开始浸入清洁剂，便可停止按 [ 清洁
剂泵 ] 按钮。
66700-L3-00
7
确认补充状态。
确认印刷机上部的黄色指示灯已熄灯，操作画面状
态区的“错误”显示已消失。
拔出清洁剂补充瓶的注嘴
Step 4
从补充口拔出
清洁剂泵
Step 6
按此按钮
7-12
7

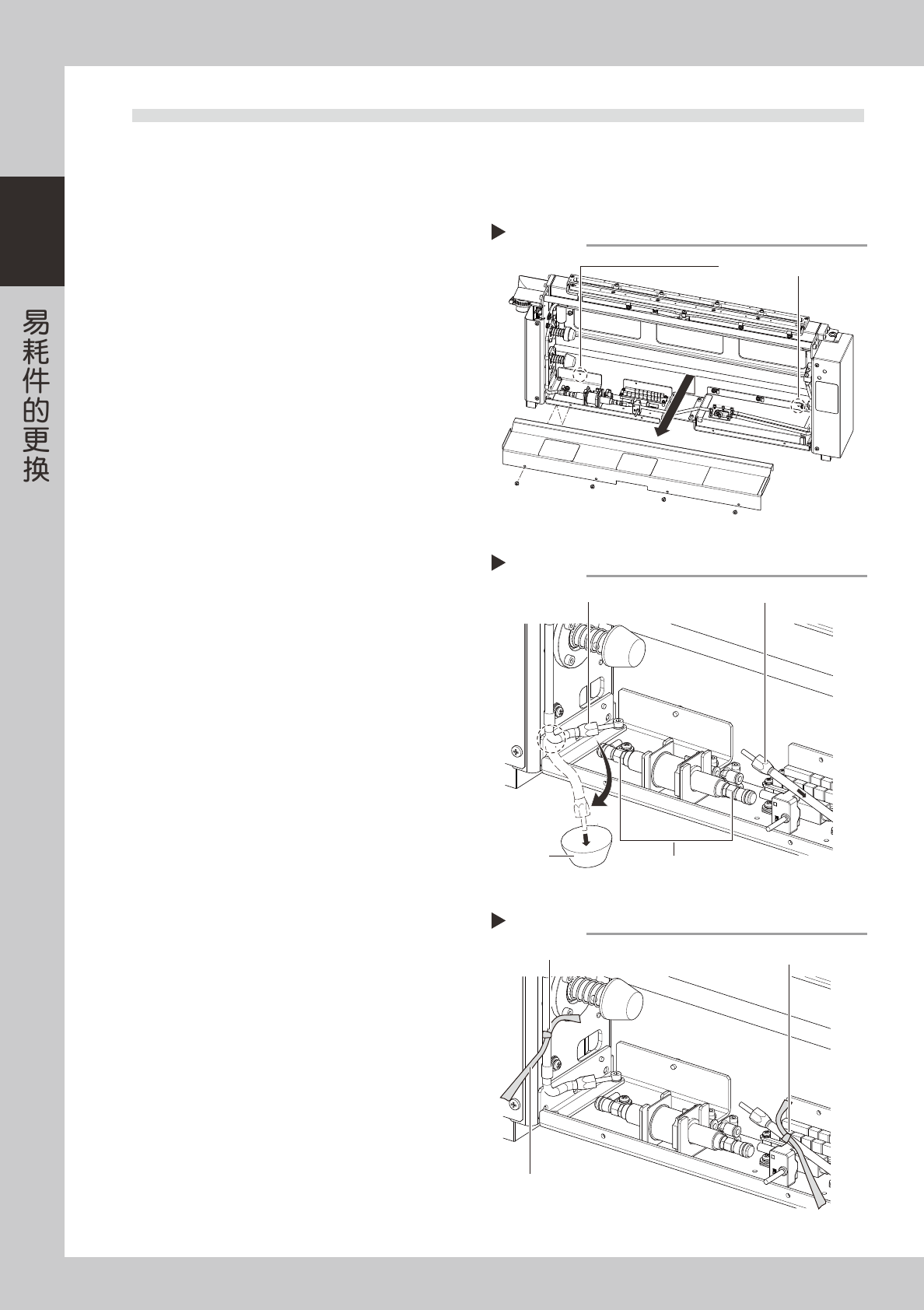

4.3 长时间不使用时
如果长时间 ( 超过约 6 个月 ) 不使用清洁剂泵，清洁剂泵内部会变干燥导致运行不良。为防止该现象发生，必须断
开清洁剂泵的管道。下面，介绍管道的断开方法。
■ 管道的断开方法
1
拆卸清洁装置的盖板。
1. 先拧松固定清洁装置盖板里侧的 2 根螺钉 ( 如
右图所示虚线处 )。( 不必取下螺钉 )
2. 再拆下前侧的 4 处螺钉。
3. 将盖板向上提起后再向自己一侧拉出。
65716-L3-00
2
拆卸接头。
从带断流阀的接头上拆下清洁头侧和清洁剂箱侧的
2 处接头。拆卸清洁头侧的接头时，必须注意软管
内残留的酒精可能会流出来。
1. 使右图所示虚线处的软管弯折后，拆卸清洁头
侧的接头。
2. 准备容器等，松开弯折处，使酒精排出流入容
器内。
3. 拆卸清洁剂箱侧的接头时，拆下后必须立即向
上提起使软管内的酒精流回清洁剂箱。
65717-L3-00
3
在软管上作记号。
将黄色带子等系在 Step2 中拆卸的 2 处软管部，作
为记号。
65718-L3-00
4
安装清洁装置的盖板。
按照与 Step1 拆卸时的相反步骤安装清洁装置的盖
板。安装时，必须使作记号的黄色带子露出在盖板
之外，以便知道接头为断开状态。
■ 重新使用时
按照与“管道的断开方法”相反的步骤连接软管，参照
本章前述“4.2清洁剂的补充方法”补充清洁剂。
补充完后，使清洁剂泵运行，检查运行动作是否正常。
拆卸清洁装置的盖板
Step 1
先拧松此2处螺钉
拆卸接头
Step 2
接头 (清洁头侧)
带断流阀的接头
容器
接头 (清洁剂箱侧)
在软管上作标记
Step 3
作记号 (黄色带子等)
标记
使黄色带子在装上盖板后露出在外
7-13
7

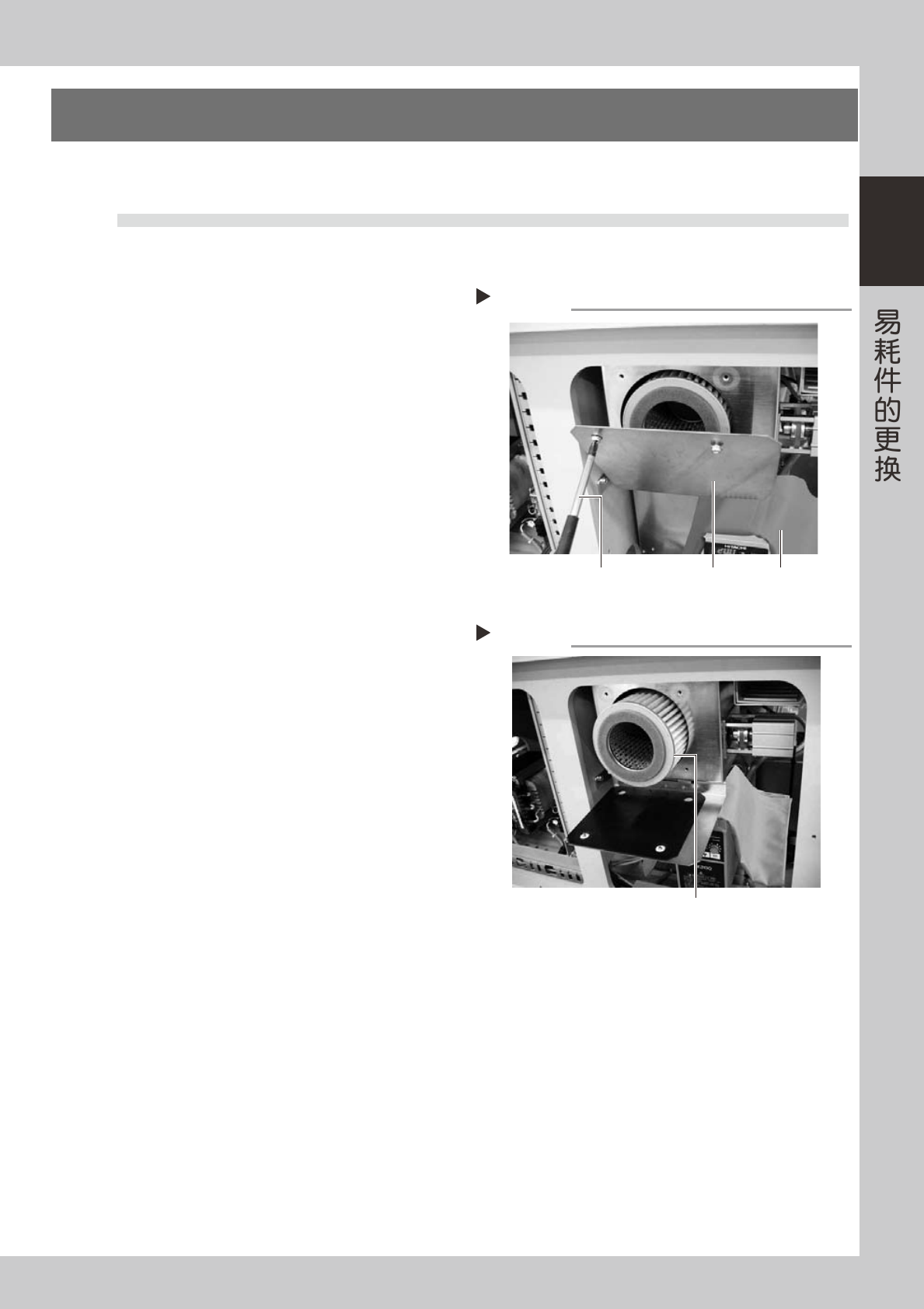

5.吸入式鼓风机
吸入式鼓风机，即使在印刷机处于紧急停机状态也始终处于运行状态。因此必须定期清洁和更换滤芯以及鼓风软管。
5.1 过滤器的清洁与更换
下面，介绍清洁和更换滤芯的方法。
e
1
按下紧急停机按钮。
2
打开印刷机背面下方盖板。
3
遮盖逆变器。
用无尘布等盖住逆变器防止尘屑进入。
65014-L3-00
4
拆下盖板。
用十字螺丝刀拆下上部的 2 颗螺钉，取下盖板。
5
取出滤芯并进行清洁。
取出圆环状的滤芯，用喷气工具从内侧进行喷气。
脏污严重时，请更换。
65015-L3-00
6
将滤芯插入原位。
将滤芯插入原位后，装上盖板。
拆卸盖板
Step 3, 4
十字螺丝刀 无尘布盖板
取出滤芯
Step 5
滤芯
