7-13 7 5. 吸入式鼓风机 吸入式鼓风机， 即使在印刷机处于紧急停机状态也始终处于运行状态。 因此必须定期清洁和更换滤芯以及鼓风软管。 5.1 过滤器的清洁与更换 下面，介绍清洁和更换滤芯的方法。 e 1 按下紧急停机按钮。 2 打开印刷机背面下方盖板。 3 遮盖逆变器。 用无尘布等盖住逆变器防止尘屑进入。 65014-L3-00 4 拆下盖板。 用十字螺丝刀拆下上部的 2 颗螺钉，取下盖板。 5 取出滤芯并进行清洁。 取出…
7-12
7
4.3 长时间不使用时
如果长时间 ( 超过约 6 个月 ) 不使用清洁剂泵，清洁剂泵内部会变干燥导致运行不良。为防止该现象发生，必须断
开清洁剂泵的管道。下面，介绍管道的断开方法。
■ 管道的断开方法
1
拆卸清洁装置的盖板。
1. 先拧松固定清洁装置盖板里侧的 2 根螺钉 ( 如
右图所示虚线处 )。( 不必取下螺钉 )
2. 再拆下前侧的 4 处螺钉。
3. 将盖板向上提起后再向自己一侧拉出。
65716-L3-00
2
拆卸接头。
从带断流阀的接头上拆下清洁头侧和清洁剂箱侧的
2 处接头。拆卸清洁头侧的接头时，必须注意软管
内残留的酒精可能会流出来。
1. 使右图所示虚线处的软管弯折后，拆卸清洁头
侧的接头。
2. 准备容器等，松开弯折处，使酒精排出流入容
器内。
3. 拆卸清洁剂箱侧的接头时，拆下后必须立即向
上提起使软管内的酒精流回清洁剂箱。
65717-L3-00
3
在软管上作记号。
将黄色带子等系在 Step2 中拆卸的 2 处软管部，作
为记号。
65718-L3-00
4
安装清洁装置的盖板。
按照与 Step1 拆卸时的相反步骤安装清洁装置的盖
板。安装时，必须使作记号的黄色带子露出在盖板
之外，以便知道接头为断开状态。
■ 重新使用时
按照与“管道的断开方法”相反的步骤连接软管，参照
本章前述“4.2清洁剂的补充方法”补充清洁剂。
补充完后，使清洁剂泵运行，检查运行动作是否正常。
拆卸清洁装置的盖板
Step 1
先拧松此2处螺钉
拆卸接头
Step 2
接头 (清洁头侧)
带断流阀的接头
容器
接头 (清洁剂箱侧)
在软管上作标记
Step 3
作记号 (黄色带子等)
标记
使黄色带子在装上盖板后露出在外
7-13
7
5.吸入式鼓风机
吸入式鼓风机，即使在印刷机处于紧急停机状态也始终处于运行状态。因此必须定期清洁和更换滤芯以及鼓风软管。
5.1 过滤器的清洁与更换
下面，介绍清洁和更换滤芯的方法。
e
1
按下紧急停机按钮。
2
打开印刷机背面下方盖板。
3
遮盖逆变器。
用无尘布等盖住逆变器防止尘屑进入。
65014-L3-00
4
拆下盖板。
用十字螺丝刀拆下上部的 2 颗螺钉，取下盖板。
5
取出滤芯并进行清洁。
取出圆环状的滤芯，用喷气工具从内侧进行喷气。
脏污严重时，请更换。
65015-L3-00
6
将滤芯插入原位。
将滤芯插入原位后，装上盖板。
拆卸盖板
Step 3, 4
十字螺丝刀 无尘布盖板
取出滤芯
Step 5
滤芯
7-14
7

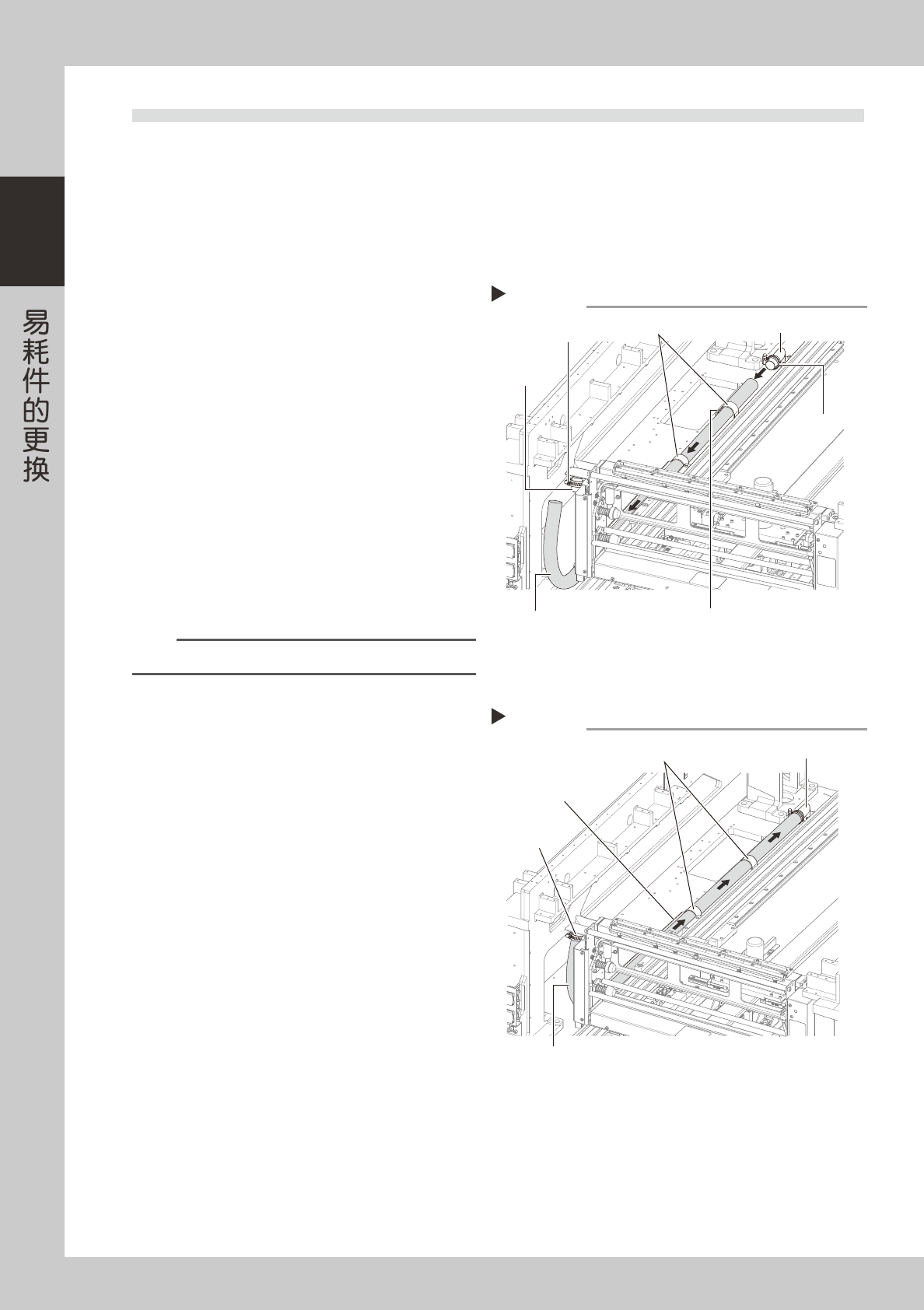

5.2 鼓风软管的更换
下面，介绍更换鼓风软管的方法。
e
1
按下紧急停机按钮。
2
打开印刷机背面的机门。
3
拆卸鼓风机侧的鼓风软管。
1. 使 Y 轴移至正面侧。
2. 用一字螺丝刀拆下软管夹箍，从吸气管上拔下
鼓风软管。
3. 用内六角扳手 (4mm) 拧松软管夹的固定螺栓 ( 各
2颗)。
4
打开印刷机正面的机门。
5
从清洁装置侧拆卸鼓风软管。
1. 抽出清洁头。
2. 用一字螺丝刀拧松软管夹箍，从接头上取下鼓
风软管。
3. 抽出鼓风软管。
65720-L3-00
6
从清洁装置侧插入新的鼓风软管。
1. 插入新的鼓风软管，并穿过软管夹。
n
要点
插入鼓风软管时，需使鼓风软管弯曲部自然向上弯曲。
2. 将鼓风软管连接到接头上，用一字螺丝刀拧紧
软管夹箍。
7
将鼓风机侧的鼓风软管预连接到吸气管
上。
1. 使 Y 轴移至正面侧。
2. 将鼓风软管预连接到吸气管上。
65721-L3-00
8
从清洁装置侧确认鼓风软管的位置。
使清洁头向 Y 方向移动，确认鼓风软管是否已笔直
安装在软管导槽内。
9
固定鼓风软管。
1. 用一字螺丝刀拧紧吸气管的软管夹箍。
2. 用内六角扳手 (4mm) 拧紧软管夹的固定螺栓 ( 各
2 颗 )，固定鼓风软管。
0
关闭印刷机正面和背面的机门。
拆卸鼓风软管
Step 5
软管夹箍
软管夹箍
软管夹
固定螺栓(各2颗)
接头
吸气管
鼓风软管
插入鼓风软管
Step 6,7
软管导槽
鼓风软管
吸气管
软管夹
接头
