7-15 7 5.3 网板吸附用滤芯的清洁与更换 下面，介绍网板吸附用滤芯的清洁与更换方法。 ■ 需准备的用品 ‧ 十字螺丝刀 ‧ 更换用滤芯 (KGR-M9934-F0XFILTER,SPARE) ‧ 喷气工具 ( 选购件 ) 1 返回原点。 确认安全之后， 按生产设计画面的 [ 返回原点 ] 按钮。 印刷工作台移到里侧。 e 2 按下紧急停机按钮。 为保障作业安全， 务必将印刷机置于紧急停机状态。 3 拆卸背面机门。…
7-14
7
5.2 鼓风软管的更换
下面，介绍更换鼓风软管的方法。
e
1
按下紧急停机按钮。
2
打开印刷机背面的机门。
3
拆卸鼓风机侧的鼓风软管。
1. 使 Y 轴移至正面侧。
2. 用一字螺丝刀拆下软管夹箍，从吸气管上拔下
鼓风软管。
3. 用内六角扳手 (4mm) 拧松软管夹的固定螺栓 ( 各
2颗)。
4
打开印刷机正面的机门。
5
从清洁装置侧拆卸鼓风软管。
1. 抽出清洁头。
2. 用一字螺丝刀拧松软管夹箍，从接头上取下鼓
风软管。
3. 抽出鼓风软管。
65720-L3-00
6
从清洁装置侧插入新的鼓风软管。
1. 插入新的鼓风软管，并穿过软管夹。
n
要点
插入鼓风软管时，需使鼓风软管弯曲部自然向上弯曲。
2. 将鼓风软管连接到接头上，用一字螺丝刀拧紧
软管夹箍。
7
将鼓风机侧的鼓风软管预连接到吸气管
上。
1. 使 Y 轴移至正面侧。
2. 将鼓风软管预连接到吸气管上。
65721-L3-00
8
从清洁装置侧确认鼓风软管的位置。
使清洁头向 Y 方向移动，确认鼓风软管是否已笔直
安装在软管导槽内。
9
固定鼓风软管。
1. 用一字螺丝刀拧紧吸气管的软管夹箍。
2. 用内六角扳手 (4mm) 拧紧软管夹的固定螺栓 ( 各
2 颗 )，固定鼓风软管。
0
关闭印刷机正面和背面的机门。
拆卸鼓风软管
Step 5
软管夹箍
软管夹箍
软管夹
固定螺栓(各2颗)
接头
吸气管
鼓风软管
插入鼓风软管
Step 6,7
软管导槽
鼓风软管
吸气管
软管夹
接头
7-15
7

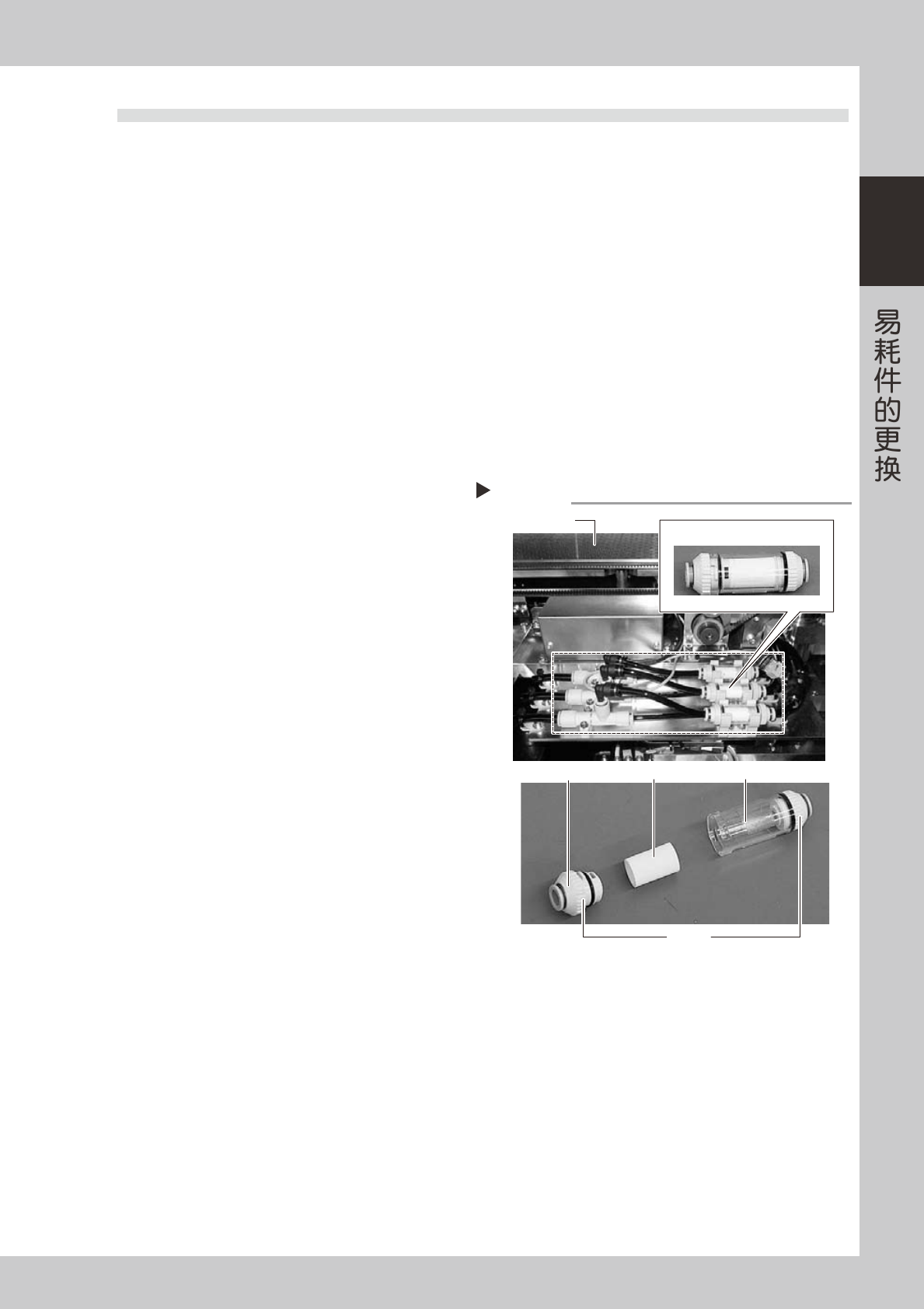

5.3 网板吸附用滤芯的清洁与更换
下面，介绍网板吸附用滤芯的清洁与更换方法。
■ 需准备的用品
‧
十字螺丝刀
‧
更换用滤芯 (KGR-M9934-F0XFILTER,SPARE)
‧
喷气工具 ( 选购件 )
1
返回原点。
确认安全之后，按生产设计画面的 [ 返回原点 ] 按钮。
印刷工作台移到里侧。
e
2
按下紧急停机按钮。
为保障作业安全，务必将印刷机置于紧急停机状态。
3
拆卸背面机门。
用十字螺丝刀拆下 6 根固定机门的螺栓之后，拆下
背面机门。
4
拆卸过滤器。
旋松过滤器左右的接头盖，从空气软管上拆下过滤
器。
65722-L3-00
5
从过滤器中取出滤芯。
将刻有 L(Lock)、O(Open) 的接头盖向 O 方向转动
直至旋下接头盖，从透明管内取出滤芯。
6
清洁滤芯。
用喷气工具对取出的滤芯从内外两侧进行喷气排
屑。如果脏污严重时，必须更换。
7
安装过滤器。
1. 将滤芯插入透明管内，盖上接头盖并向 L 方向
转动直至锁紧。
2. 将过滤器装回原位并连接空气软管，安装时务
必使过滤器的箭头 ( ▲ ) 标记朝向真空发生器
侧。
过滤器
Step 4,5
顶板
接头盖
滤芯 透明管
过滤器
L、O刻印
7-16
7

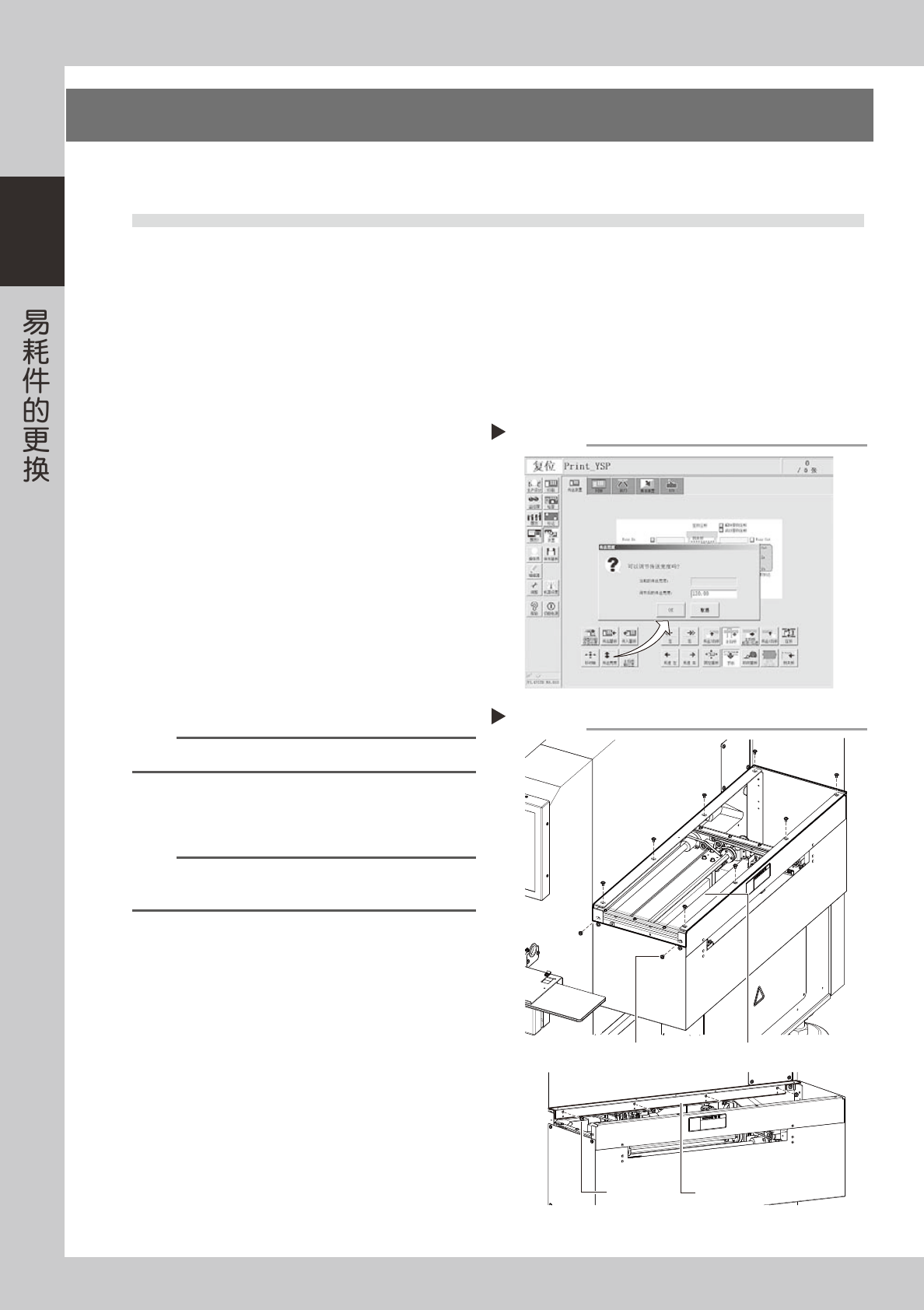

6.传送带的更换
在定期点检中检查出传送带有明显松弛、脏污或起毛时，需要更换传送带。下面，介绍更换传送带的方法。
6.1 更换传入、传出部的传送带
■ 需准备的用品
‧
内六角扳手 (2.5mm、3mm、4mm、5mm)
‧
十字螺丝刀
‧
油性记号笔
‧
塑料软刷
‧
塑料刮片
‧
更换用传送带 (KHT-M9127-00XTRANSFERBELTW1)
1
将传送宽度调到便于调节张力的宽度。
1. 按 [ 传送宽度 ] 按钮，打开调节传送宽度的对
话框。
2. 在“调节后的传送宽度”输入框里输入适当数
值 ( 可伸入内六角扳手进行操作的宽度 ) 之后，
按 [OK] 按钮。传送宽度变为指定的宽度。
66701-L3-00
e
2
按下紧急停机按钮。
为保障作业安全，务必将印刷机置于紧急停机状态。
3
拆卸传送部的透明盖板与细条板。
1. 用十字螺丝刀拆卸固定透明盖板的 10 颗螺丝之
后，拆下透明盖板。
n
要点
螺丝与通明盖板之间有垫圈。拆卸时注意不要丢失。
2. 用十字螺丝刀拆卸固定细条板的 4 颗螺丝之后，
拆下细条板。
65723-L3-00
参考
传出侧为加长传送装置 ( 选配 ) 时，请打开加长传送装置部的
安全盖之后，更换传送带。
调节传送宽度
Step 1
拆卸传送部的透明盖板与细条板
Step 3
螺丝
透明盖板
螺丝
细条板
