7-16 7 6. 传送带的更换 在定期点检中检查出传送带有明显松弛、脏污或起毛时，需要更换传送带。下面，介绍更换传送带的方法。 6.1 更换传入、传出部的传送带 ■ 需准备的用品 ‧ 内六角扳手 (2.5mm、3mm、4mm、5mm) ‧ 十字螺丝刀 ‧ 油性记号笔 ‧ 塑料软刷 ‧ 塑料刮片 ‧ 更换用传送带 (KHT-M9127-00XTRANSFERBELTW1) 1 将传送宽度调到便于调节张…
7-15
7
5.3 网板吸附用滤芯的清洁与更换
下面，介绍网板吸附用滤芯的清洁与更换方法。
■ 需准备的用品
‧
十字螺丝刀
‧
更换用滤芯 (KGR-M9934-F0XFILTER,SPARE)
‧
喷气工具 ( 选购件 )
1
返回原点。
确认安全之后，按生产设计画面的 [ 返回原点 ] 按钮。
印刷工作台移到里侧。
e
2
按下紧急停机按钮。
为保障作业安全，务必将印刷机置于紧急停机状态。
3
拆卸背面机门。
用十字螺丝刀拆下 6 根固定机门的螺栓之后，拆下
背面机门。
4
拆卸过滤器。
旋松过滤器左右的接头盖，从空气软管上拆下过滤
器。
65722-L3-00
5
从过滤器中取出滤芯。
将刻有 L(Lock)、O(Open) 的接头盖向 O 方向转动
直至旋下接头盖，从透明管内取出滤芯。
6
清洁滤芯。
用喷气工具对取出的滤芯从内外两侧进行喷气排
屑。如果脏污严重时，必须更换。
7
安装过滤器。
1. 将滤芯插入透明管内，盖上接头盖并向 L 方向
转动直至锁紧。
2. 将过滤器装回原位并连接空气软管，安装时务
必使过滤器的箭头 ( ▲ ) 标记朝向真空发生器
侧。
过滤器
Step 4,5
顶板
接头盖
滤芯 透明管
过滤器
L、O刻印
7-16
7
6.传送带的更换
在定期点检中检查出传送带有明显松弛、脏污或起毛时，需要更换传送带。下面，介绍更换传送带的方法。
6.1 更换传入、传出部的传送带
■ 需准备的用品
‧
内六角扳手 (2.5mm、3mm、4mm、5mm)
‧
十字螺丝刀
‧
油性记号笔
‧
塑料软刷
‧
塑料刮片
‧
更换用传送带 (KHT-M9127-00XTRANSFERBELTW1)
1
将传送宽度调到便于调节张力的宽度。
1. 按 [ 传送宽度 ] 按钮，打开调节传送宽度的对
话框。
2. 在“调节后的传送宽度”输入框里输入适当数
值 ( 可伸入内六角扳手进行操作的宽度 ) 之后，
按 [OK] 按钮。传送宽度变为指定的宽度。
66701-L3-00
e
2
按下紧急停机按钮。
为保障作业安全，务必将印刷机置于紧急停机状态。
3
拆卸传送部的透明盖板与细条板。
1. 用十字螺丝刀拆卸固定透明盖板的 10 颗螺丝之
后，拆下透明盖板。
n
要点
螺丝与通明盖板之间有垫圈。拆卸时注意不要丢失。
2. 用十字螺丝刀拆卸固定细条板的 4 颗螺丝之后，
拆下细条板。
65723-L3-00
参考
传出侧为加长传送装置 ( 选配 ) 时，请打开加长传送装置部的
安全盖之后，更换传送带。
调节传送宽度
Step 1
拆卸传送部的透明盖板与细条板
Step 3
螺丝
透明盖板
螺丝
细条板
7-17
7

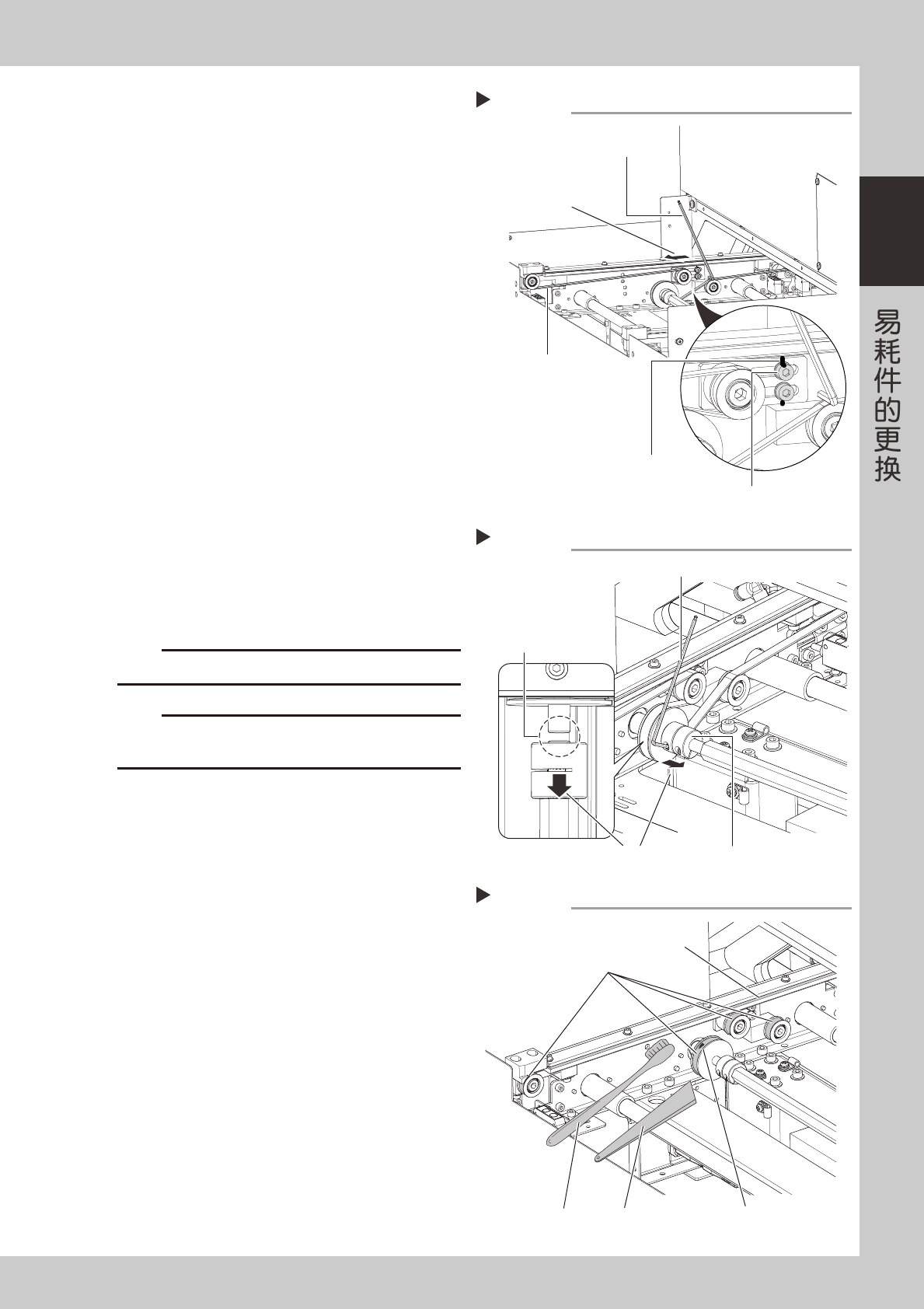

4
在施加张力的带轮位置处作记号。
放松传送带张力之前，先在施加张力的带轮 ( 托架 )
的固定螺栓位置处用油性记号笔作记号。
65724-L3-00
5
放松传送带的张力。
1. 用内六角扳手 (3mm) 拧松施加张力的带轮 ( 托
架 ) 的 2 根固定螺栓 , 无需拆卸。
2. 将施加张力的带轮 ( 托架 ) 向右图中箭头所示
方向移到长孔最边端，放松传送带。
6
拆卸传送带。
1. 用内六角扳手 (2.5mm) 拧松联轴器的固定螺栓
之后，将联轴器向印刷机里侧滑动。
2. 将传送带从带轮上取下，并从右图所示空隙中
取出。
65725-L3-00
7
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用细刷等清除。
65726-L3-00
c
注意
刮片与细刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，务必小心擦拭，注意不要使溶剂碰到带轮的轴承部。
作记号与放松传送带
Step 4,5
用油性记号笔作记号
施加张力的带轮(托架)的固定螺栓
移动方向
传送带
内六角扳手(3mm)
拆卸传送带
Step 6
内六角扳手(2.5mm)
向印刷机里侧滑动
联轴器
从此处的空隙中取出传送带
清洁传送带导轨部与带轮
Step 7
带轮表面
传送带导轨
塑料刮片塑料软刷 固着的传送带磨损粉
