7-18 7 8 安装新的传送带。 1. 将新的传送带挂在带轮上。 2. 将联轴器连接到带轮上并拧紧固定螺栓进行固 定。 3. 将在 Step5 中移到长孔最边端的带轮 ( 托架 ) 移 回在 Step4 中作记号的位置并固定。 4. 若传送带有松弛， 可调整施加张力的带轮 ( 托架 ) 的位置加大张力。 65727-L3-00 c 注意 带轮固定螺栓的拧紧扭矩为 3.8N ‧ m。请勿拧得过紧。 n 要点 本机传送带的张力规格如下。请…
7-17
7
4
在施加张力的带轮位置处作记号。
放松传送带张力之前，先在施加张力的带轮 ( 托架 )
的固定螺栓位置处用油性记号笔作记号。
65724-L3-00
5
放松传送带的张力。
1. 用内六角扳手 (3mm) 拧松施加张力的带轮 ( 托
架 ) 的 2 根固定螺栓 , 无需拆卸。
2. 将施加张力的带轮 ( 托架 ) 向右图中箭头所示
方向移到长孔最边端，放松传送带。
6
拆卸传送带。
1. 用内六角扳手 (2.5mm) 拧松联轴器的固定螺栓
之后，将联轴器向印刷机里侧滑动。
2. 将传送带从带轮上取下，并从右图所示空隙中
取出。
65725-L3-00
7
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用细刷等清除。
65726-L3-00
c
注意
刮片与细刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，务必小心擦拭，注意不要使溶剂碰到带轮的轴承部。
作记号与放松传送带
Step 4,5
用油性记号笔作记号
施加张力的带轮(托架)的固定螺栓
移动方向
传送带
内六角扳手(3mm)
拆卸传送带
Step 6
内六角扳手(2.5mm)
向印刷机里侧滑动
联轴器
从此处的空隙中取出传送带
清洁传送带导轨部与带轮
Step 7
带轮表面
传送带导轨
塑料刮片塑料软刷 固着的传送带磨损粉
7-18
7
8
安装新的传送带。
1. 将新的传送带挂在带轮上。
2. 将联轴器连接到带轮上并拧紧固定螺栓进行固
定。
3. 将在 Step5 中移到长孔最边端的带轮 ( 托架 ) 移
回在 Step4 中作记号的位置并固定。
4. 若传送带有松弛，可调整施加张力的带轮 (托架 )
的位置加大张力。
65727-L3-00
c
注意
带轮固定螺栓的拧紧扭矩为 3.8N
‧
m。请勿拧得过紧。
n
要点
本机传送带的张力规格如下。请根据需要使用张力计调节。
‧
传入、传出部的传送带 ：184 〜 197Hz
‧
传出侧加长传送带 ( 选配 ) ：102 〜 109Hz
9
检查传送带的安装状态。
1. 解除印刷机的紧急停机状态。
2. 按 [ 装置 ] 按钮打开“传送装置”画面，按 [ 传
入基板 ]、[ 传出基板 ] 按钮传送基板，检查传
送状态。
3. 若带轮打滑，或传送带转动不顺畅或过于挠曲
时，需调节施加张力的带轮 ( 托架 ) 的位置，并
再次传送基板检查传送状态。
0
将传送部透明盖板与细条板装回原位。
1. 边将细条板抵住上侧，边拧紧 4 颗螺丝。
2. 将透明盖板装回原位。

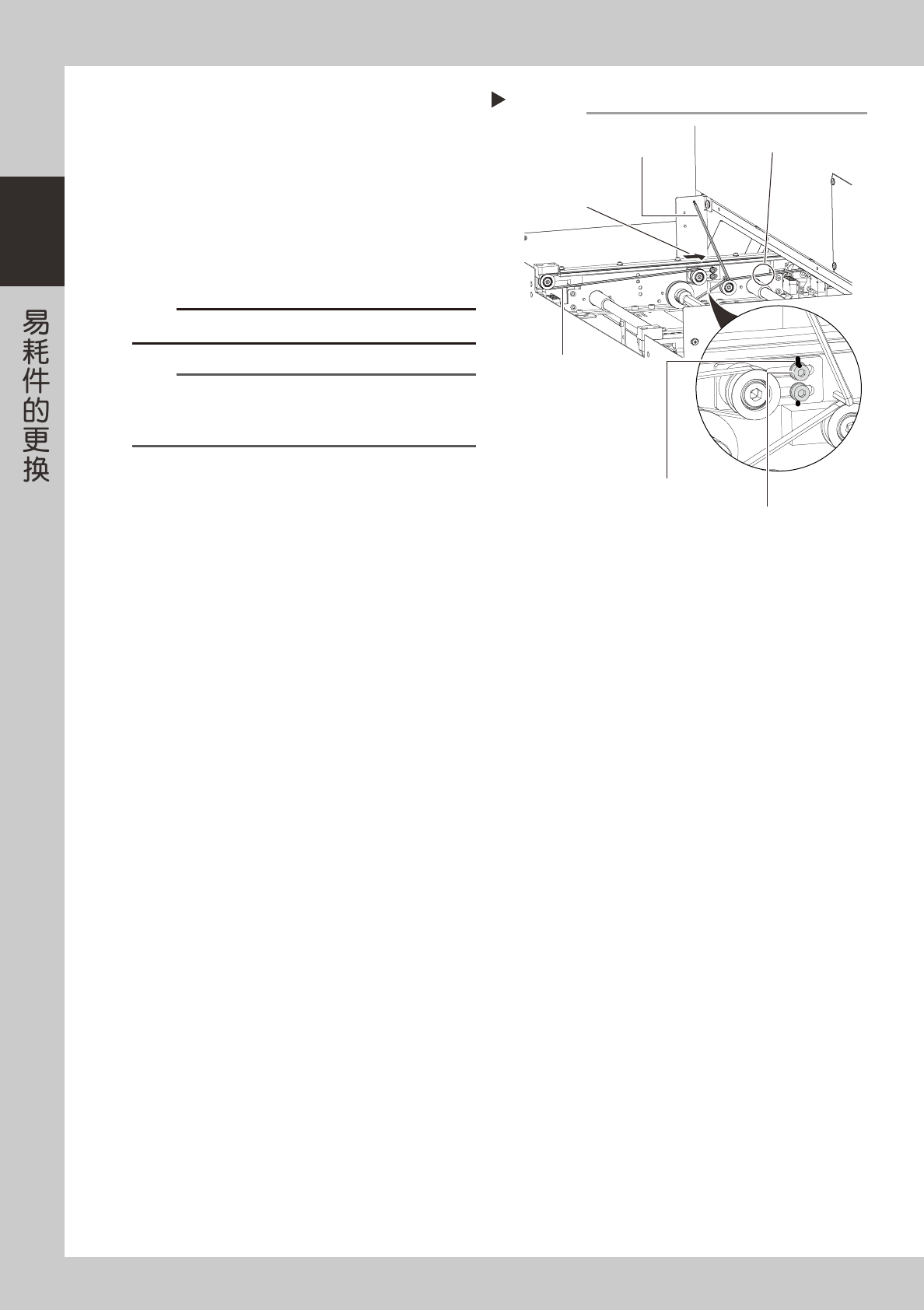

安装新的传送带
Step 8
对齐记号
施加张力的带轮(托架)的固定螺栓
移动方向
传送带
内六角扳手(3mm)
测定传送带张力的位置
7-19
7
6.2 更换基板固定部 ( 基板工作台 ) 的传送带
■ 需准备的用品
‧
内六角扳手 (2.5mm、3mm、4mm、5mm)
‧
油性记号笔
‧
塑料软刷
‧
塑料刮片
‧
更换用传送带
( 参照后述第 8 章“2.2.1定期点检时更换的配件”)
1
将传送宽度调到便于调节张力的宽度。
1. 按 [ 传送宽度 ] 按钮，打开调节传送宽度的对
话框。
2. 在“调节后的传送宽度”输入框里输入适当数
值 ( 可伸入内六角扳手进行操作的宽度 ) 之后，
按 [OK] 按钮。传送宽度变为指定的宽度。
66701-L3-00
e
2
按下紧急停机按钮。
为保障作业安全，务必将印刷机置于紧急停机状态。
3
拆卸网板导板。
拆卸左右网板固定夹部的网板导板。
如右图所示，用内六角扳手 (3mm) 拆卸右侧网板导
板的 4 处螺栓，取下网板导板。再按照相同要领拆
卸左侧的网板导板。
65728-L3-00
调节传送宽度
Step 1
拆卸网板导板
Step 3
螺栓
网板导板
