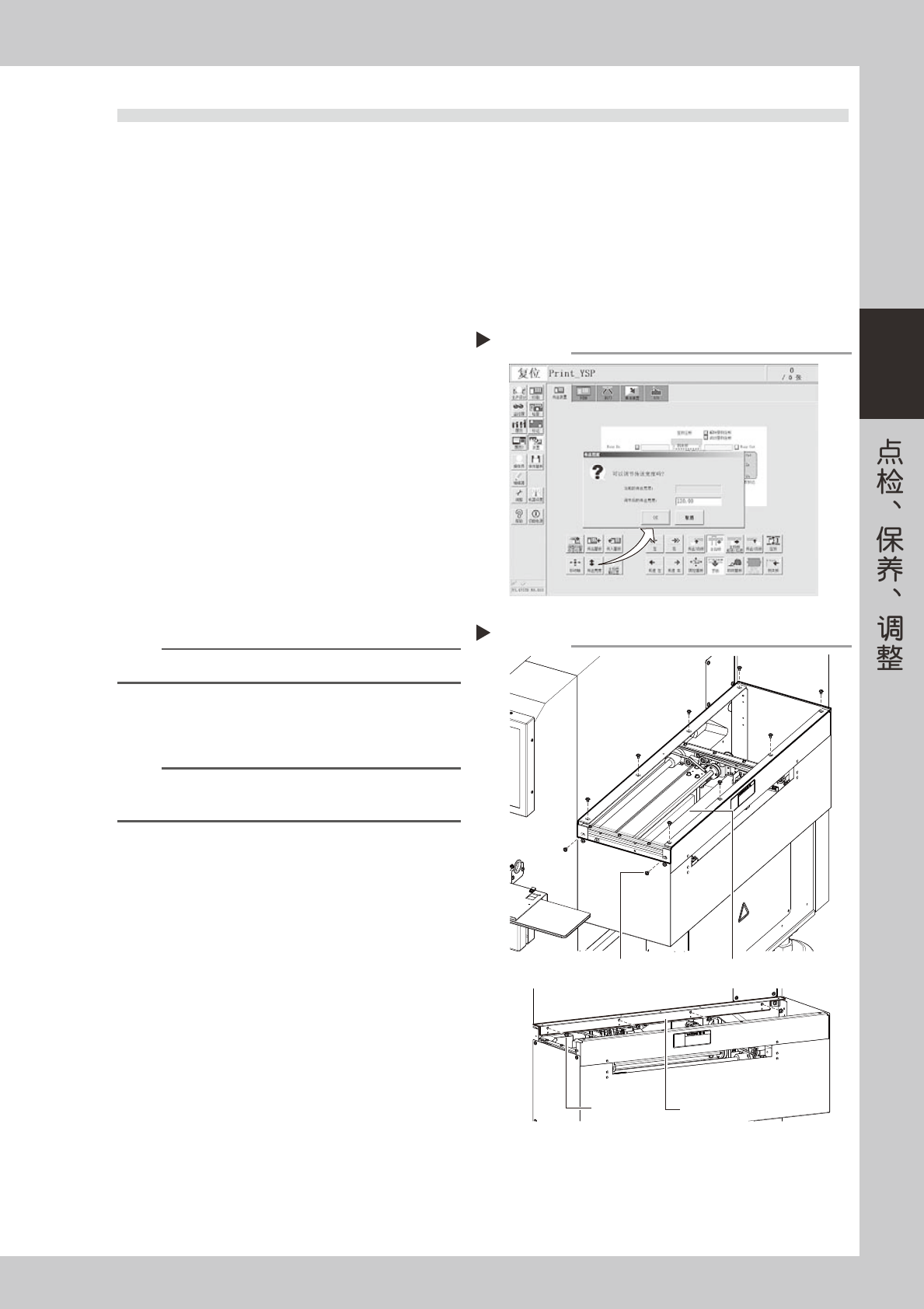

2.3 传送带张力的调节
传入、传出装置通过传送带的转动传送基板。若传送带的张力太弱，传送带将在驱动轮之间打滑，不能稳定传送
基板。相反，若传送带的张力太强，则会导致传送带磨损过快。需要调节传送带的张力时，请按照下列步骤进行。
可调侧传送轨与固定侧传送轨的传送带调节方法相同。
2.3.1 调节传入、传出部的传送带张力
■ 需准备的用品
‧
内六角扳手 (3mm)
‧
十字螺丝刀
1
将传送宽度调到便于调节张力的宽度。
1. 按 [ 传送宽度 ] 按钮，打开调节传送宽度的对
话框。
2. 在“调节后的传送宽度”输入框里输入适当数
值 ( 可伸入内六角扳手进行操作的宽度 ) 之后，
按 [OK] 按钮。传送宽度变为指定的宽度。
66800-L3-00
e
2
按下紧急停机按钮。
为保障作业安全，务必将印刷机置于紧急停机状态。
3
拆卸传送部的透明盖板与细条板。
1. 用十字螺丝刀拆卸固定透明盖板的 10 颗螺丝之
后，拆下透明盖板。
n
要点
螺丝与通明盖板之间有垫圈。拆卸时注意不要丢失。
2. 用十字螺丝刀拆卸固定细条板的 4 颗螺丝之后，
拆下细条板。
65811-L3-00
参考
传出侧为加长传送装置 ( 选配 ) 时，请打开加长传送装置部的
安全盖之后，更换传送带。
调节传送宽度
Step 1
拆卸传送部的透明盖板与细条板
Step 3
螺丝
透明盖板
螺丝
细条板

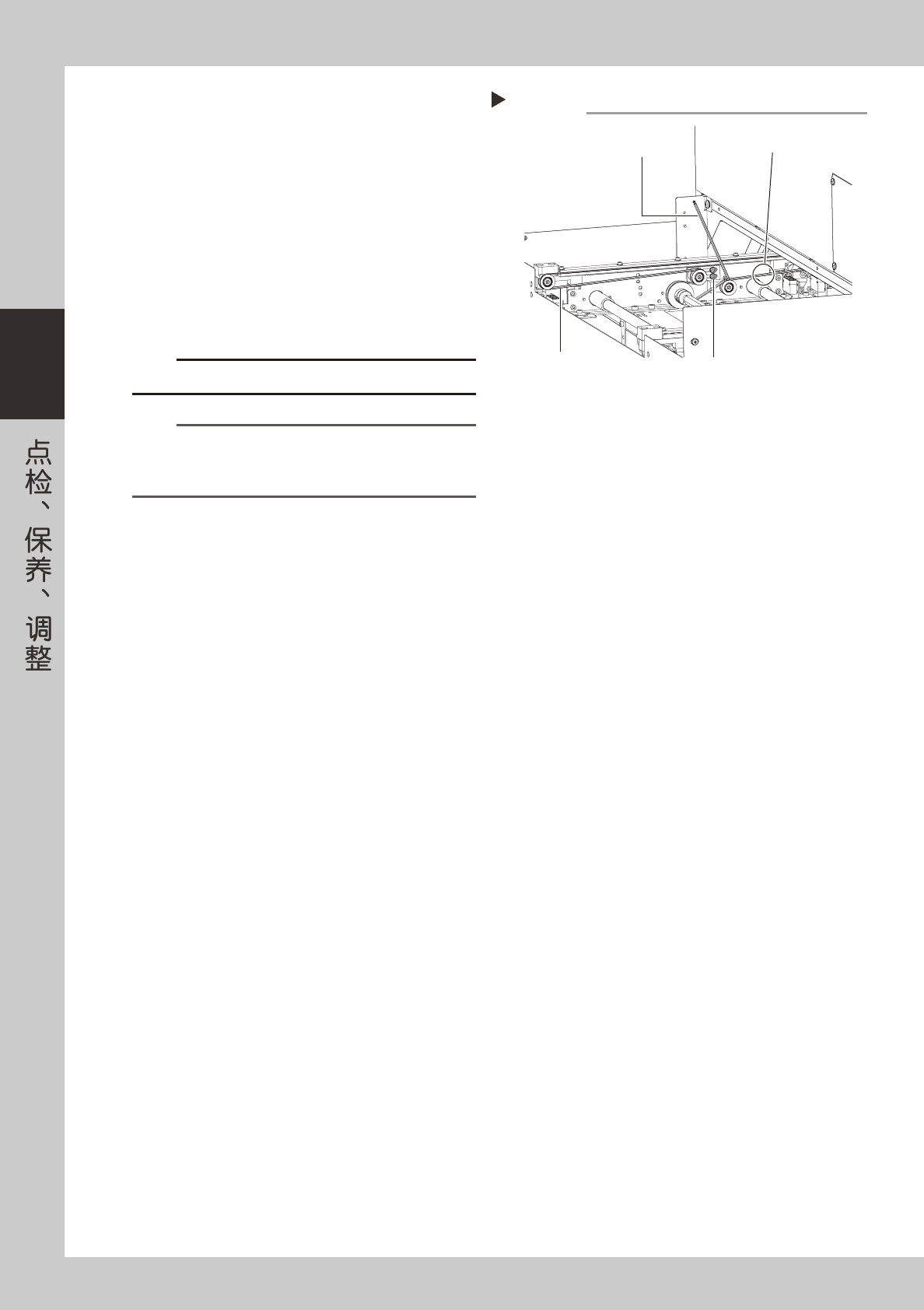

8-8
8
4
放松传送带的张力。
用内六角扳手 (3mm) 拧松施加张力的带轮 ( 托架 )
的 2 根固定螺栓 , 无需拆卸。
65812-L3-00
5
调节传送带的张力。
加大张力时，将施加张力的带轮的固定螺栓向印刷
机里侧滑动 ；减弱张力时，向外侧滑动。
6
拧紧施加张力的带轮的固定螺栓。
若传送带有松弛，可再次滑动施加张力的带轮的位
置重新调节张力。
c
注意
带轮固定螺栓的拧紧扭矩为 3.8N
‧
m。请勿拧得过紧。
n
要点
本机传送带的张力规格如下。请根据需要使用张力计调节。
‧
传入、传出部的传送带 ：184 〜 197Hz
‧
传出侧加长传送带 ( 选配 ) ：102 〜 109Hz
7
检查传送带的安装状态。
1. 解除印刷机的紧急停机状态。
2. 按 [ 装置 ] 按钮打开“传送装置”画面，按 [ 传
入基板 ]、[ 传出基板 ] 按钮传送基板，检查传
送状态。
3. 若带轮打滑，或传送带转动不顺畅或过于挠曲
时，需调节施加张力的带轮 ( 托架 ) 的位置，并
再次传送基板检查传送状态。
8
将传送部透明盖板与细条板装回原位。
1. 边将细条板抵住上侧，边拧紧 4 颗螺丝。
2. 将透明盖板装回原位。
调节传送带的张力
Step 4,5
施加张力的带轮(托架)的
固定螺栓
传送带
内六角扳手(3mm)
测定传送带张力的位置
8-9
8

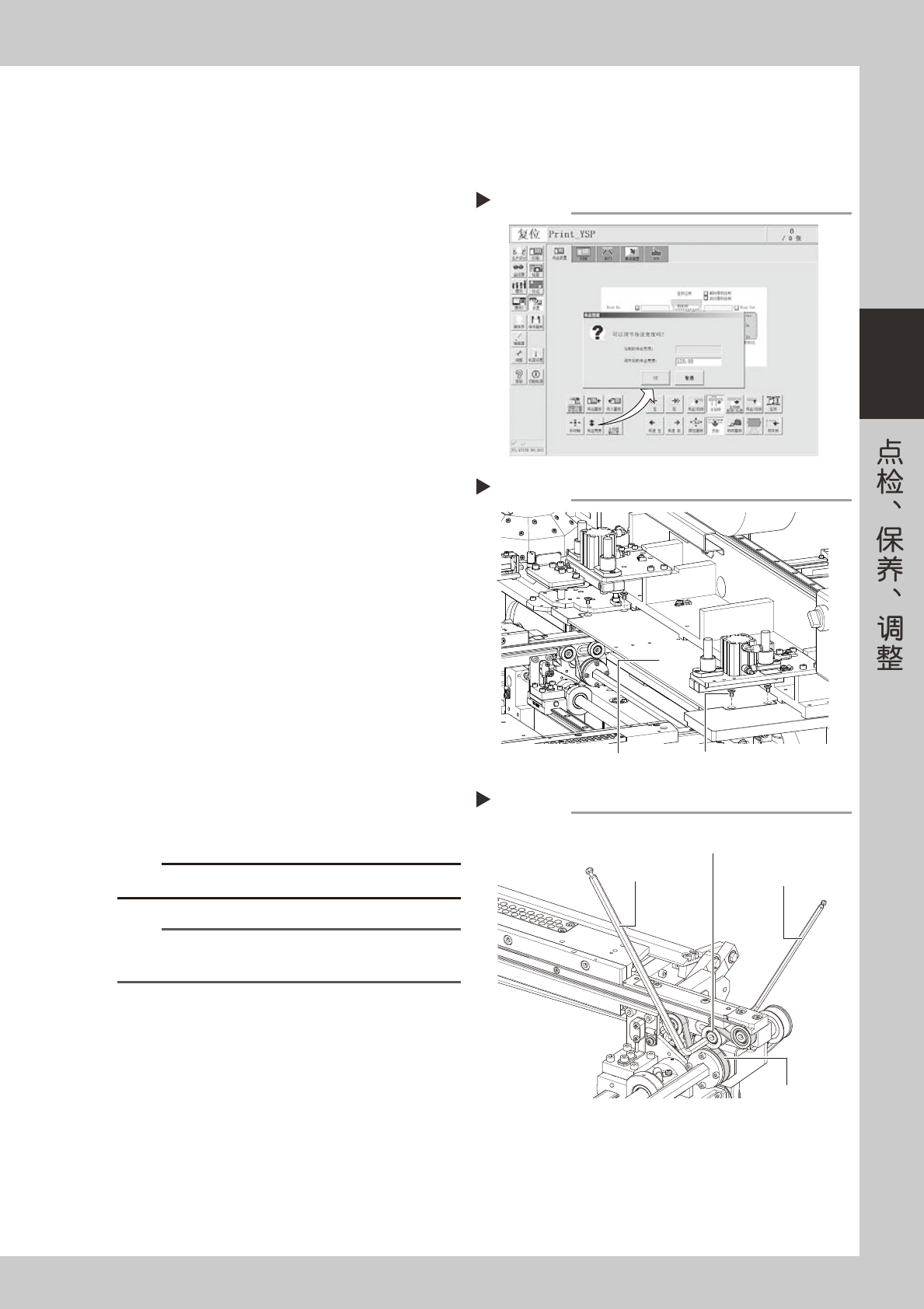

2.3.2 调节基板固定部 ( 基板工作台 ) 的传送带张力
■ 需准备的用品
‧
内六角扳手 (3mm、4mm、5mm)
1
将传送宽度调到便于调节张力的宽度。
1. 按 [ 传送宽度 ] 按钮，打开调节传送宽度的对
话框。
2. 在“调节后的传送宽度”输入框里输入适当数
值 ( 可伸入内六角扳手进行操作的宽度 ) 之后，
按 [OK] 按钮。传送宽度变为指定的宽度。
66800-L3-00
e
2
按下紧急停机按钮。
为保障作业安全，务必将印刷机置于紧急停机状态。
3
拆卸网板导板。
拆卸左右网板固定夹部的网板导板。
如右图所示，用内六角扳手 (3mm) 拆卸右侧网板导
板的 4 处螺栓，取下网板导板。再按照相同要领拆
卸左侧的网板导板。
66813-L3-00
4
放松传送带的张力。
面向传送轨时，施加张力的带轮在右侧，与传送带
侧的惰轮连结。
用内六角扳手 (4mm、5mm) 拧松施加张力的带轮的
固定螺栓 ( 无需拆下 )。
66814-L3-00
5
调节传送带的张力。
加大张力时，将施加张力的带轮的固定螺栓向印刷
机里侧滑动 ；减弱张力时，向外侧滑动。
6
拧紧施加张力的带轮的固定螺栓。
若传送带有松弛，可再次滑动施加张力的带轮的位
置重新调节张力。
c
注意
带轮固定螺栓的拧紧扭矩为 5.5N
‧
m。请勿拧得过紧。
n
要点
本机传送带的张力规格如下。请根据需要使用张力计调节。
‧
基板固定部 ( 基板工作台 ) ：519 〜 554Hz
7
检查传送带的安装状态。
1. 解除印刷机的紧急停机状态。
2. 按 [ 装置 ] 按钮打开“传送装置”画面，按 [ 传
入基板 ]、[ 传出基板 ] 按钮传送基板，检查传
送状态。
3. 若带轮打滑，或传送带转动不顺畅或过于挠曲
时，需调节施加张力的带轮的位置，并再次传
送基板检查传送状态。
8
将网板导板装回原位。
调节传送宽度
Step 1
拆卸网板导板
Step 3
螺栓
网板导板
放松传送带的张力
Step 4
施加张力的带轮的
固定螺栓
内六角扳手(5mm)
内六角扳手(4mm)
传送带
