附录 目录 1. 印刷机规格 A- 1 1.1 气压调节部 A- 1 1.2 机器间输入、输出用接口 A- 2 1.2.1 PREVIOUSINTERFACE A- 3 1.2.2 NEXTINTERFACE A- 4 1.3 电源连接部 A- 5 2. 适用网板 A- 6 2.1 网板尺寸与网板止动销的位置 A- 6 2.2 网板框的尺寸、制版基准 A- 7 3. 逆变器 ( 吸入式鼓风机 ) A-…
8-17
8
3.4 识别装置部
3.4.1 CX 轴

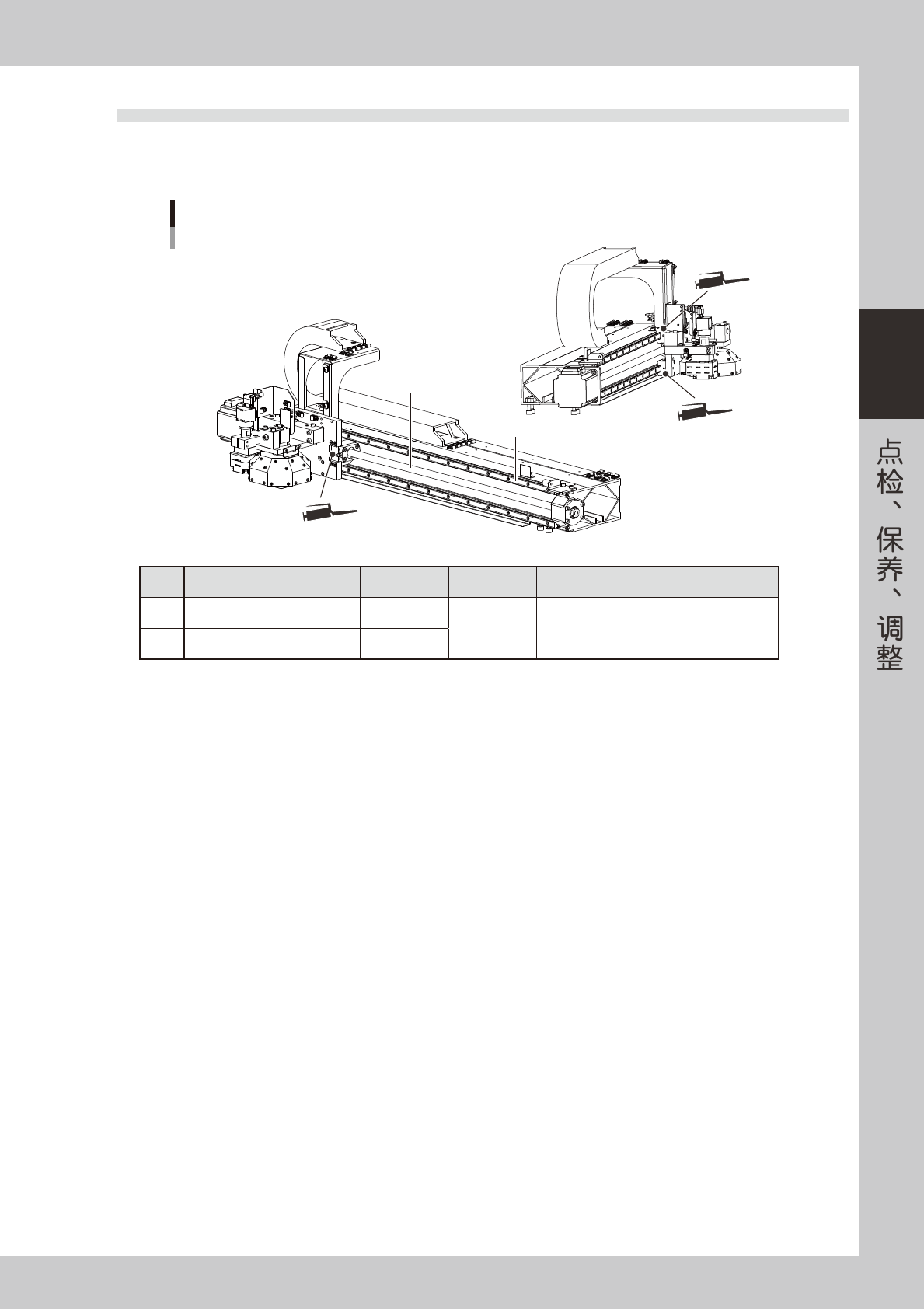

CX轴的加油位置
CX轴滚珠丝杆
CX轴导轨
1
1
2
65808-L3-00
加油部位 加油位置 频率 加油方法
1 CX
轴导轨
4
每月 润滑油枪
2 CX
轴滚珠丝杆
1
A-1
A
1.印刷机规格
1.1 气压调节部
印刷机正面左下方盖板内装有调节本机气动部气源压力的调节部。本印刷机的气压必须设置在下述范围以内。
c
注意
用气压调节器调节气压之前，请先确认供给给本机的气源压力是否在 0.45MPa 〜 0.70MPa 范围以内。

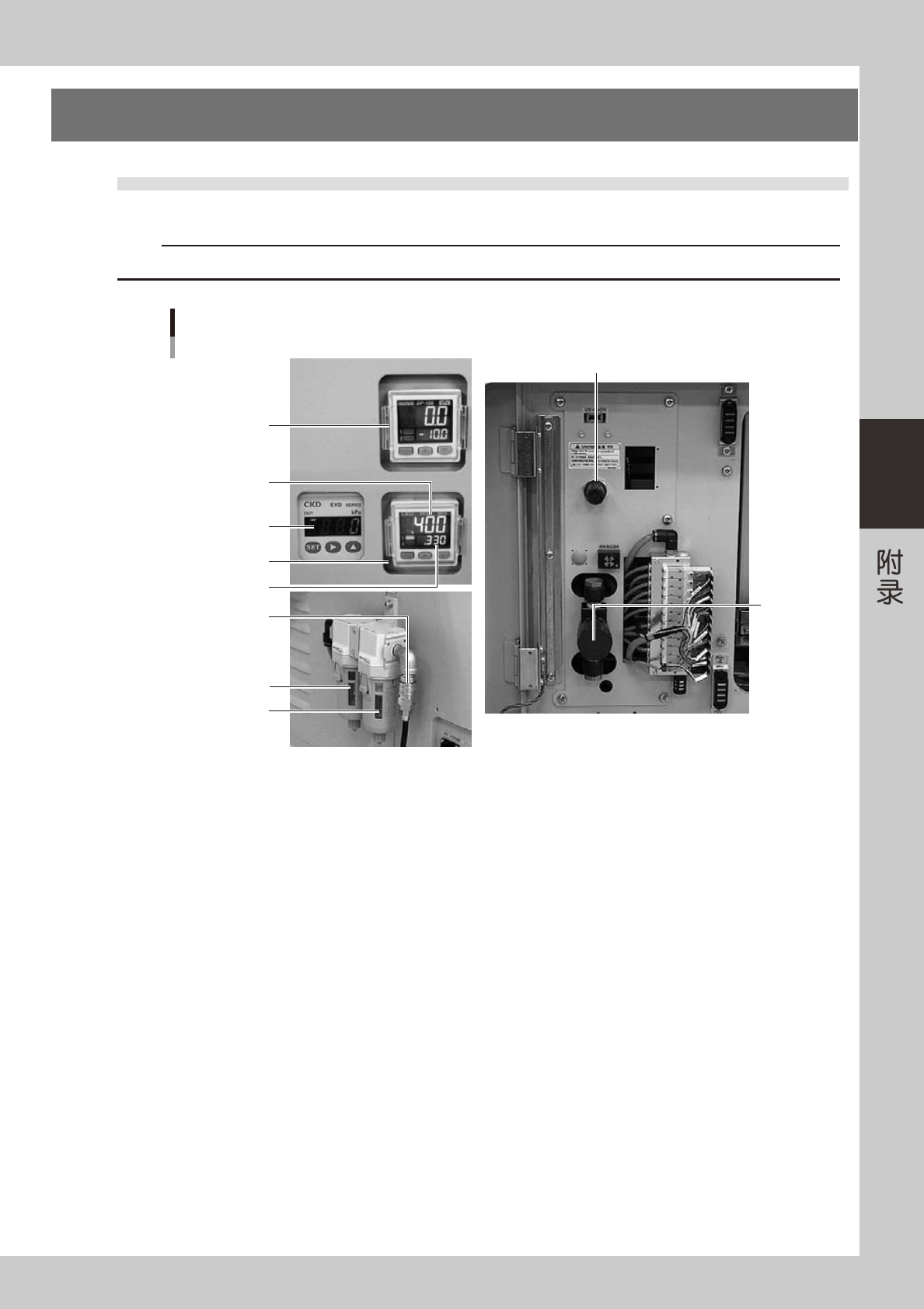

气压调节部和空气连接器
空气过滤器
油雾过滤器
下限气压
设定气压
1
2
3
4
5
6
65003-L3-00
1. 主气压表
显示设定气压 ( 上行 ) 和下限气压 ( 下行 )。转动气压调节器，将设定气压调节在下述范围以内。此外，在印刷机出厂时，已
设置如下下限气压，作为检出气压下降时的基准。
· 设定气压 ：0.40MPa 〜 0.41MPa
· 下限气压 ：0.33MPa
2. 气压调节器
调节供给给本印刷机的压缩空气的气压。转动气压调节器，使主气压表显示为 0.40MPa 〜 0.41MPa。
3. 供气 / 排气开关
向右旋转，可以切断供气。此外还可以排出气路内的残留气体。
4. 侧夹板气压表
显示侧夹板的气压。
5. 清洁装置负压表
显示清洁装置的气压 ( 负压 )。
6. 气源接口
连接装有日东工器快速接头 30SH 的内径在 8mm 以上的空气软管，并使用通过空气干燥器和空气过滤器净化过的压缩空气。
