1.2 机器间输入、输出用接口

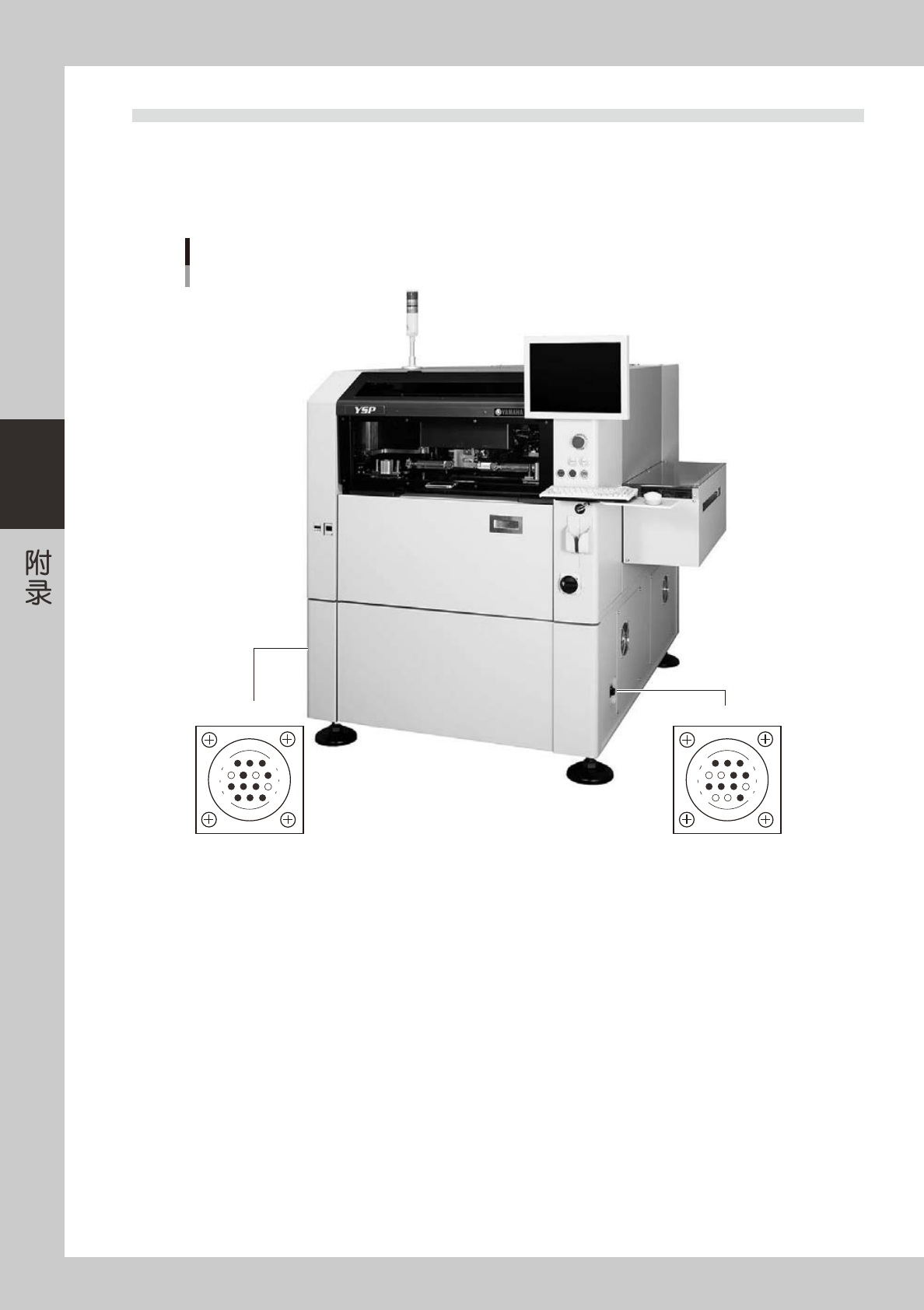

传递下游机和上游机要求传入传出基板、运行状态等信号，由印刷机侧面下方的 NEXT INTERFACE 和 PREVIOUS
INTERFACE 接口完成。NEXT INTERFACE 接口与下游机连接，PREVIOUS INTERFACE 接口与送板机等上游机连接。
如果是右→左传送基板的标准印刷机，右侧为 PREVIOUS INTERFACE 接口，左侧为 NEXT INTERFACE 接口。两
处接口都使用 AMP206043-1(14 针连接器 )。
PREVIOUS INTERFACENEXT INTERFACE
机器间输入、输出用接口
Connector : AMP 206043-1 (14-pin receptacle)
14
11
12
7
4
8
3
1
14
11
12
7
4
8
1
3
65004-L3-00
A-3
A

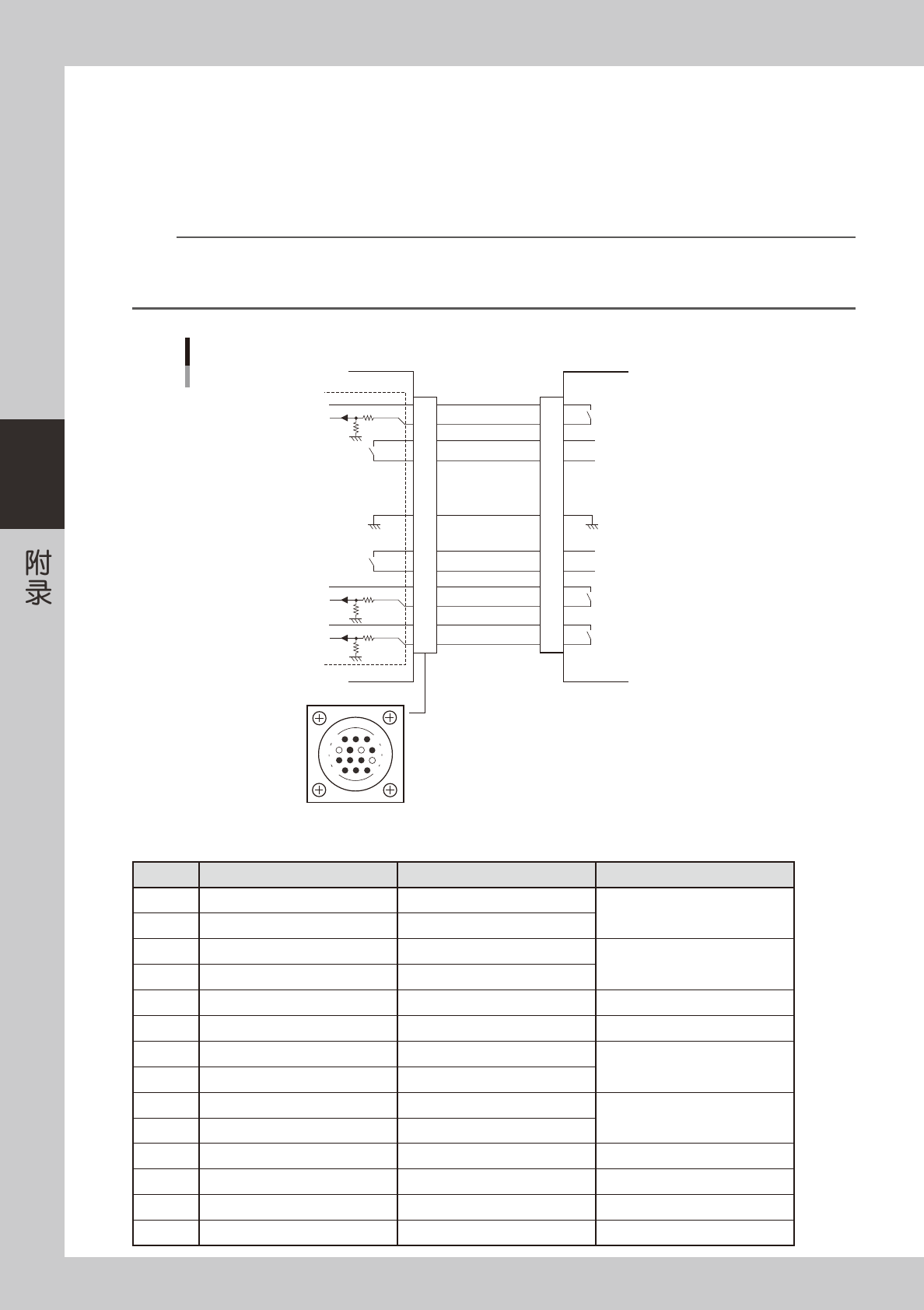

1.2.1 PREVIOUS INTERFACE
只要符合下列 1 〜 3 的条件，便开始传入基板。
1.本机处于可传入基板的状态 (BUSYOUT ∶ ON)
2.从上游机输入了传入基板的信号 (BAIN[N0108221] ∶ ON)
3.从上游机输入了正在自动运行的信号 (URIN[N0108222] ∶ ON)
n
要点
· 基板传入过程中，如果上游机切断了 (OFF 状态 ) 正在自动运行的信号 (UR IN) 时，暂时停止传入基板。
· 判断传入的基板已经通过入口传感器后，切断 BUSY OUT 信号 (OFF 状态 )。
· BUSY OUT 和 BA IN 信号都被切断时 (OFF 状态 )，结束传入基板。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
7
12
4
8
1
14
11
3
BUSY OUT
(T01080E4)
+24V
+24V
LR OUT
(T01080E7)
UR IN
(N0108222)
BA IN
(N0108221)
输入 正在传入基板的信号
输出 要求传出基板的信号
输出 正在自动运行的信号
输入 正在自动运行的信号
I/O BOARD
PREVIOUS INTERFACE 电路
本机 PREVIOUS INTERFACE上游机
PREVIOUS INTERFACE 接口
65005-L3-00
■ 传送基板的信号 (PREVIOUS INTERFACE)
针编号 信号名 输入输出信号 信号内容
1 BUSY OUT (T01080E4)
继电器触点
(
无电压
)
输出 输出正在传入基板的信号
2 BUSY OUT (T01080E4)
继电器触点
(
无电压
)
输出
3 +24V
共模输入范围 (
+24V
) 输入要求传出基板的信号
4 BA IN (N0108221)
输入电压
5
空脚
(
有仿真针脚
) (
防止误插入
)
6
〜
8
空脚
9 +24V
共模输入范围 (
+24V
) 输入正在自动运行的信号
10 UR IN (N0108222)
输入电压
11 LR OUT (T01080E7)
继电器触点
(
无电压
)
输出 输出正在自动运行的信号
12 LR OUT (T01080E7)
继电器触点
(
无电压
)
输出
13
〜
14
空脚
A-4
A

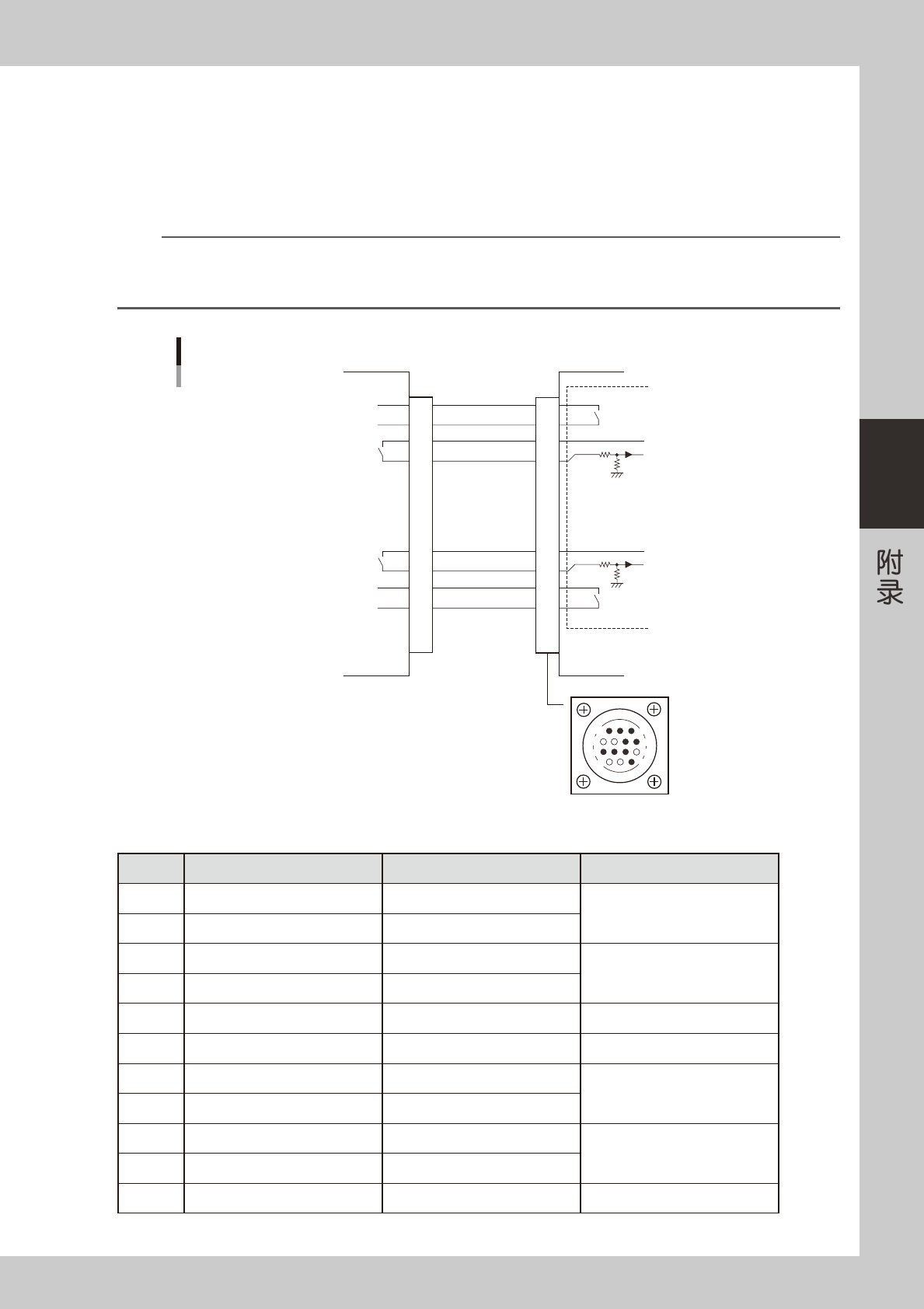

1.2.2 NEXT INTERFACE
只要符合下列 1 〜 3 的条件，便开始传出基板。
1.本机处于可传出基板的状态 (BAOUT ∶ ON)
2.从下游机输入了传入基板的信号 (BUSYIN[N0108220] ∶ ON)
3.从下游机输入了正在自动运行的信号 (LRIN[N0108223] ∶ ON)
n
要点
· 基板传出过程中，如果下游机切断了 (OFF 状态 ) 正在自动运行的信号 (LR IN) 时，暂时停止传出基板。
· 判断传出的基板已经通过出口传感器后，切断 BA OUT 信号 (OFF 状态 )。
· BUSY IN 和 BA OUT 信号都被切断时 (OFF 状态 )，结束传出基板。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY IN
(N0108220)
+24V
+24V
UR OUT(T01080E6)
LR IN
(N0108223)
+24V
COUNT RESET
(N0108224)
BA OUT
(T01080E5)
输出 正在传入基板的信号
输入 要求传出基板的信号
输入 正在自动运行的信号
输出 正在自动运行的信号
输出 COUNT RESET
I/O BOARD
GND GND
14
11
12
7
4
8
3
1
NEXT INTERFACE 电路
NEXT INTERFACE 接口
本机 NEXT INTERFACE
下游机
65006-L3-00
■ 传送基板的信号 (NEXT INTERFACE)
针编号 信号名 输入输出信号 信号内容
1 +24V
共模输入范围 (
+24V
) 输入正在传入基板的信号
2 BUSY IN (N0108220)
输入电压
3 BA OUT (T01080E5)
继电器触点
(
无电压
)
输出 输出要求传出基板的信号
4 BA OUT (T01080E5)
继电器触点
(
无电压
)
输出
5
空脚
6
空脚
(
有仿真针脚
) (
防止误插入
)
7 GND
8
空脚
9 UR OUT (T01080E6)
继电器触点
(
无电压
)
输出 输出正在自动运行的信号
10 UR OUT (T01080E6)
继电器触点
(
无电压
)
输出
11 +24V
共模输入范围 (
+24V
) 输入正在自动运行的信号
12 LR IN (N0108223)
输入电压
13 +24V
共模输入范围 (
+24V
) 输入
COUNT RESET
信号
14 COUNT RESET (N0108224)
输入电压
