A-4
A
1.2.2 NEXT INTERFACE
只要符合下列 1 〜 3 的条件，便开始传出基板。
1.本机处于可传出基板的状态 (BAOUT ∶ ON)
2.从下游机输入了传入基板的信号 (BUSYIN[N0108220] ∶ ON)
3.从下游机输入了正在自动运行的信号 (LRIN[N0108223] ∶ ON)
n
要点
· 基板传出过程中，如果下游机切断了 (OFF 状态 ) 正在自动运行的信号 (LR IN) 时，暂时停止传出基板。
· 判断传出的基板已经通过出口传感器后，切断 BA OUT 信号 (OFF 状态 )。
· BUSY IN 和 BA OUT 信号都被切断时 (OFF 状态 )，结束传出基板。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY IN
(N0108220)
+24V
+24V
UR OUT(T01080E6)
LR IN
(N0108223)
+24V
COUNT RESET
(N0108224)
BA OUT
(T01080E5)
输出 正在传入基板的信号
输入 要求传出基板的信号
输入 正在自动运行的信号
输出 正在自动运行的信号
输出 COUNT RESET
I/O BOARD
GND GND
14
11
12
7
4
8
3
1
NEXT INTERFACE 电路
NEXT INTERFACE 接口
本机 NEXT INTERFACE
下游机
65006-L3-00
■ 传送基板的信号 (NEXT INTERFACE)
针编号 信号名 输入输出信号 信号内容
1 +24V
共模输入范围 (
+24V
) 输入正在传入基板的信号
2 BUSY IN (N0108220)
输入电压
3 BA OUT (T01080E5)
继电器触点
(
无电压
)
输出 输出要求传出基板的信号
4 BA OUT (T01080E5)
继电器触点
(
无电压
)
输出
5
空脚
6
空脚
(
有仿真针脚
) (
防止误插入
)
7 GND
8
空脚
9 UR OUT (T01080E6)
继电器触点
(
无电压
)
输出 输出正在自动运行的信号
10 UR OUT (T01080E6)
继电器触点
(
无电压
)
输出
11 +24V
共模输入范围 (
+24V
) 输入正在自动运行的信号
12 LR IN (N0108223)
输入电压
13 +24V
共模输入范围 (
+24V
) 输入
COUNT RESET
信号
14 COUNT RESET (N0108224)
输入电压
A-5
A

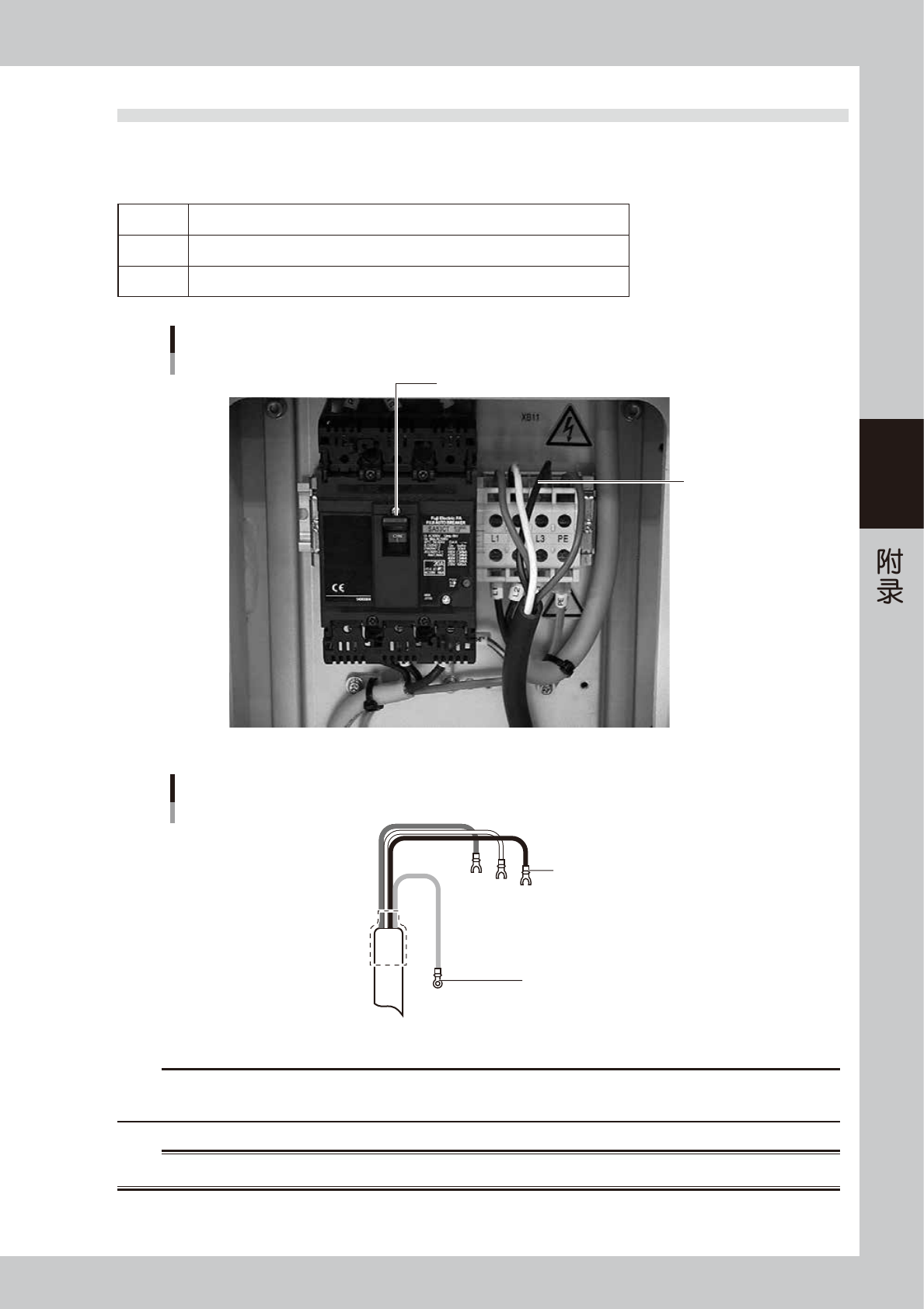

1.3 电源连接部
电源连接部在印刷机正面右下方的盖板内。如下图所示，将电源线连接在主电流断路开关的初级侧端子 L1、L2、
L3、PE 上。
■ 电源规格
电源 三相交流　
200 / 208 / 220 / 240 / 380 / 400 / 416V±10%
频率
50/60Hz
电源功率
3.0kVA
( 选配的温控装置除外 )
电源输入端子
电源输入端子
(L1、L2、L3、 PE)
主电源断路开关
65007-L3-00
电源线示例
L1
U
L2
V
L3
W
地线
(绿色)
L=350mm
L=350mm
圆形压接端子
绝缘外被加工的
Y形压接端子
65008-L3-00
c
注意
必须使用 AWG12 ( 导体横截面积为 3.5mm
2
) 以上的电源线。
错误连接电源线端子，会造成清洁装置的吸污动作逆向进行 ( 喷气 )。务必正确连接电源线端子。
w
警告
为防止触电事故的发生，连接电源线时必须确认外部的总电源已经切断之后再进行。此外，必须给印刷机接地。
A-6
A

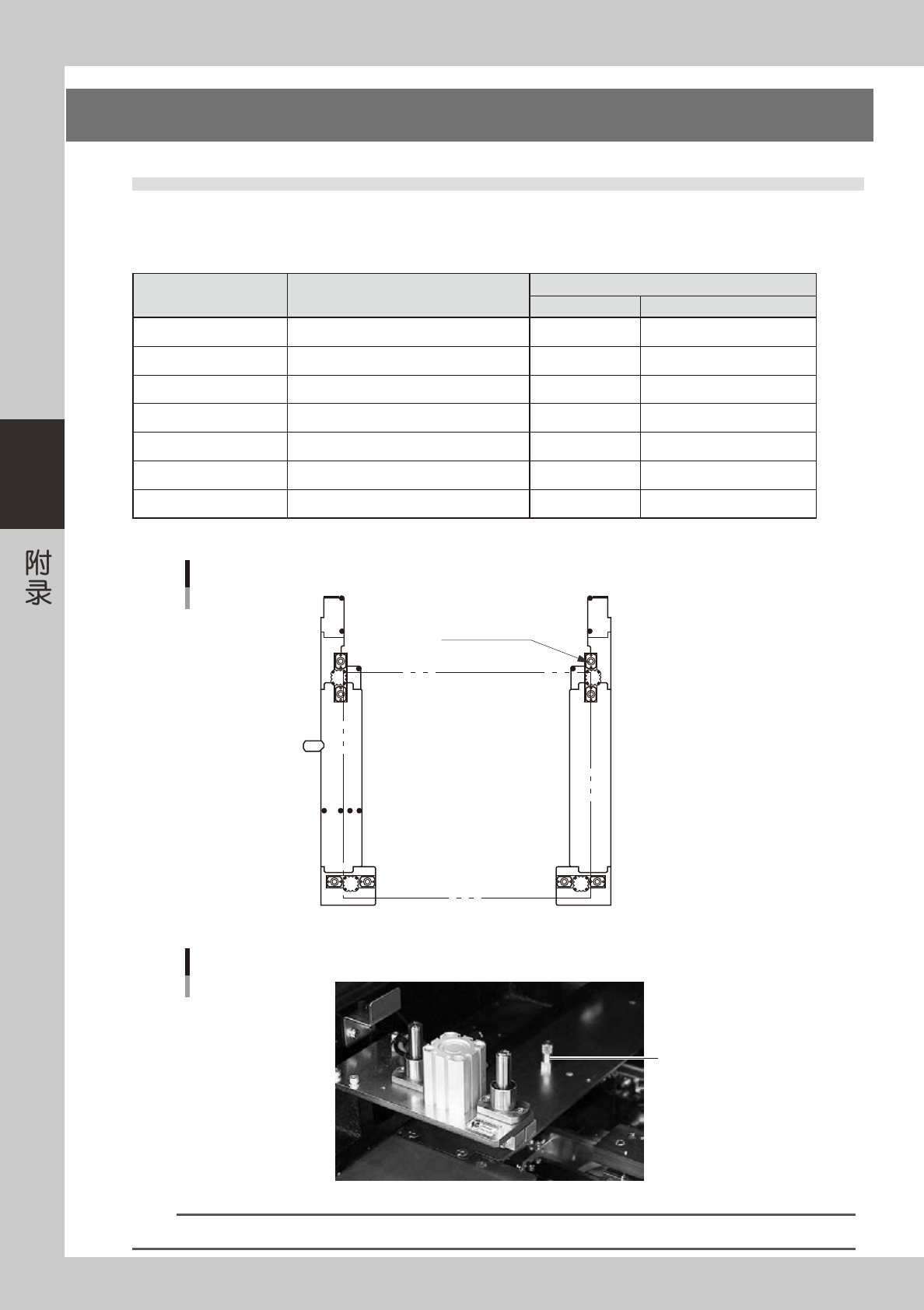

2.适用网板
2.1 网板尺寸与网板止动销的位置
根据所使用的网板尺寸，调节网板止动销的位置。网板止动销为螺纹式。传送基准为“前侧”时，将网板止动销
安装在 F 位置 (1 处 ) ；传送基准为“里侧”时，安装在 R 位置 (1 处 )。
■ 网板尺寸与止动销的位置
网板框尺寸
L
(
mm
)
× W
(
mm
)
对象基板尺寸
L
(
mm
)
× W
(
mm
)
网板止动销位置
L
方向
W
方向
750 × 750 50 × 50 ( 最小 ) 〜 510 × 460 ( 最大 ) 不使用 不使用
750 × 650 50 × 50 ( 最小 ) 〜 510 × 460 ( 最大 ) 不使用
2
(
2
处
)
736 × 736 50 × 50 ( 最小 ) 〜 510 × 350 ( 最大 ) B 1
(
2 处
)
650 × 550 50 × 50 ( 最小 ) 〜 330 × 250 ( 最大 ) C 3
(
2 处
)
600 × 550 50 × 50 ( 最小 ) 〜 330 × 250 ( 最大 ) D 网板连接器
*
( 选购件 )
584 × 584 50 × 50 ( 最小 ) 〜 330 × 250 ( 最大 ) E 网板连接器
*
( 选购件 )
550 × 650 50 × 50 ( 最小 ) 〜 330 × 250 ( 最大 ) F 网板连接器
*
( 选购件 )
*
关于网板连接器 ( 选购件 ) 的详细内容，请参照前述第 3 章“5.1 使用网板连接器时”的内容。
1
2
1
2
3
A BCD
3
网板尺寸与止动销的位置
网板框 L
网板固定夹
网板框 W
65010-L3-10
网板止动销
网板止动销
65011-L3-00
参考
不使用的止动销，请注意保管。
