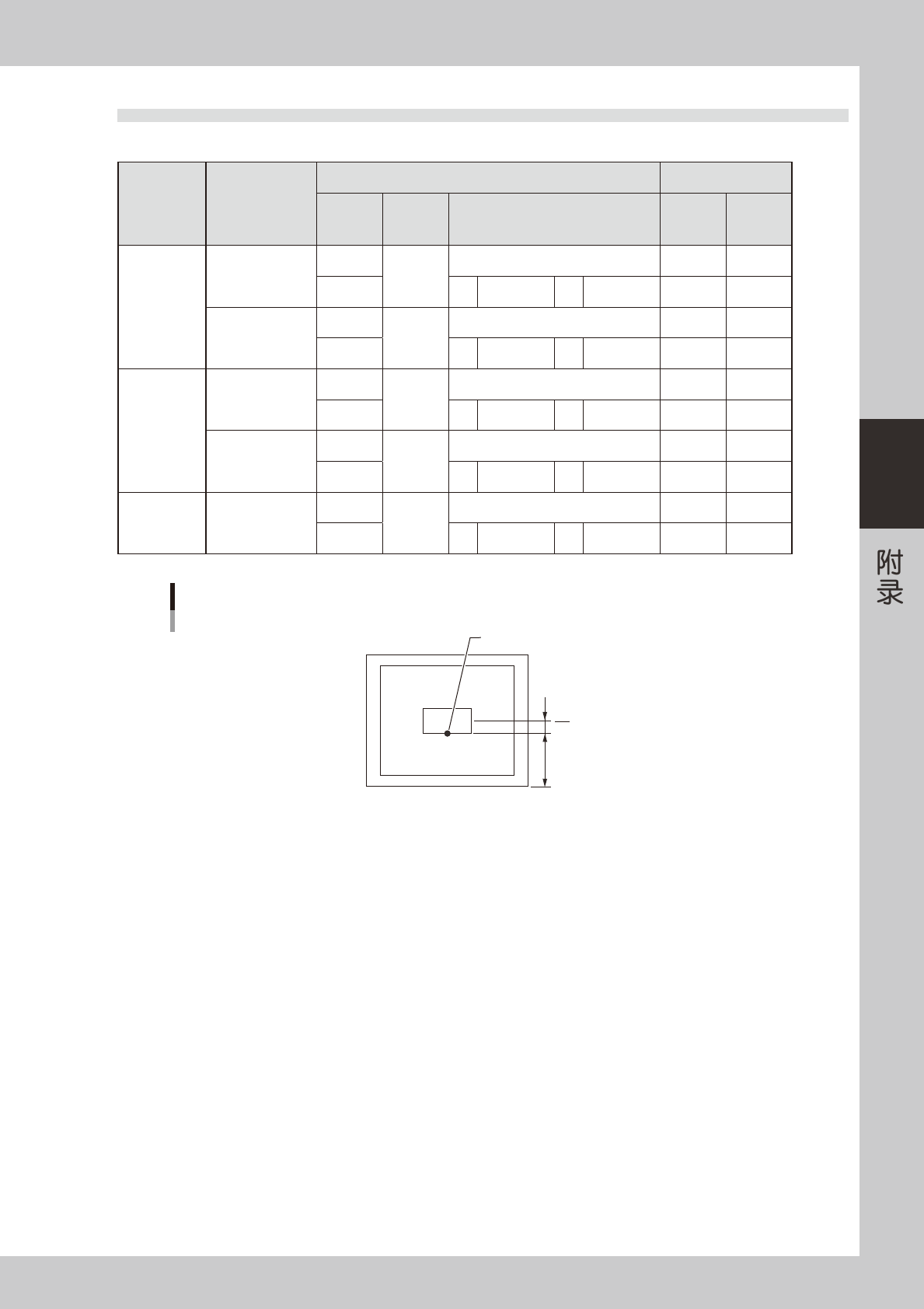

2.2 网板框的尺寸、制版基准
■ 网板框的尺寸、制版基准
各公司
推荐规格
可支持的
网板框尺寸
(mm)
制版基准 制版基准偏移量
设置
X
方向
Y
方向
A
：网板外框至基准位置的距离
(mm)
B
：网板中心至基准位置的距离
(mm)
X Y
YSP
推荐规格
L736 × W736
中央
中心
中心
0 0
前侧
A 138 B 230 0 0
L650 × W550
中央
中心
中心
0 0
前侧
A 150 B 125 0 0
Panasonic
推荐规格
L600 × W550
中央
中心
中心
0 0
前侧
A 150 B 125 0 0
L550 × W650
中央
中心
中心
0 0
前侧
A 200 B 125 0 0
南工学
推荐规格
L750 × W650
中央
中心
中心
0 0
前侧
A 150 B 175 0 0
制版基准为“前侧”时
制版基准：前侧
网板框中心
A
B
基准位置
65012-L3-00
A-8
A

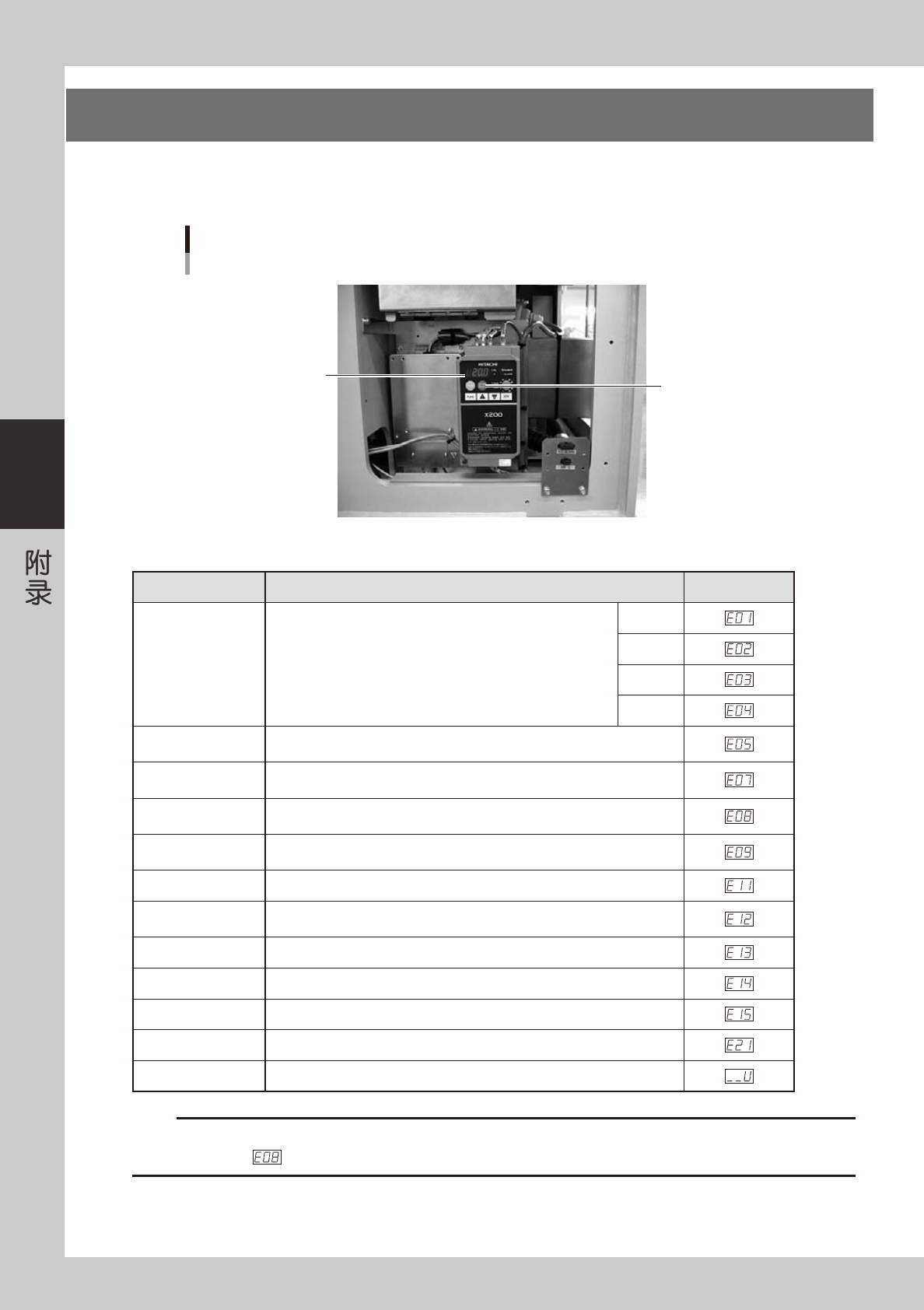

3.逆变器 ( 吸入式鼓风机 )
YSP 印刷机内的吸入式鼓风机使用了逆变器。逆变器或吸入式鼓风电机发生故障时，印刷机的操作画面会显示错
误警告画面。此时，务必确认逆变器显示窗中显示的错误代码，并与本公司或代理商联系。
逆变器
印刷机背面右侧面板内
逆变器的
显示窗
复位按钮
65013-L3-00
■ 逆变器的错误显示
错误 内容 错误代码
超电流保护
电机受到限制或突然减速，会导致大量电流流入逆变器而发生故障。
为此，电流保护电路会被启动，断开逆变器的输出。
定速时
减速时
加速时
其它
超负荷保护
检出逆变器的输出电流，电机超负荷运行现象发生后，逆变器的内置热电子会检
出并断开逆变器的输出。
超电压保护
来自电机的再生热量及受电电压过高时，一旦转换器部的电压上升超过规定，保
护电路立即作动，断开逆变器的输出。
EEPROM
错误
因外来噪声干扰、温度异常上升等原因，导致逆变器的内置
EEPROM
发生异常
时，断开逆变器的输出。
电压不足保护
因逆变器的受电电压下降，控制电路会无法正常工作，受电电压降至规定以下时，
便会断开输出。
CPU
出错 当内置
CPU
发生误动作或异常情况时，会断开输出。
外部跳闸
外部的机器、装置发生异常情况时，逆变器获得此信号后，断开输出。
(
选择外部跳闸功能时
)
USP
出错 在逆变器处于
RUN
状态下接通电源时显示的错误
(
选择
USP
功能时有效
)
。
接地保护 接通电源时，检出逆变器的输出部和电机之间的接地状况，保护逆变器。
受电过电压保护 受电电压高于规格值时，接通电源
100
秒后会检出并断开输出。
温度异常 因冷却扇停止运行等原因导致主电源部温度上升时，断开逆变器的输出。
电压不足待机中 表示因逆变器的受电电压下降，已断开了输出，正处于待机状态中。
c
注意
‧
跳闸 10 秒钟后，通过复位恢复原状。
‧
发生 EEPROM 错误
时，务必重新确认设置的数据是否正确。
