3.3 双刮刀 ( 选配 )
双刮刀分橡胶制和金属制两种。按照订购要求，印刷机出厂时，可以从 L250mm、L300mm、L350mm、L400mm、
L440mm、L530mm 中任选一款橡胶制或金属制双刮刀作为随机附件。

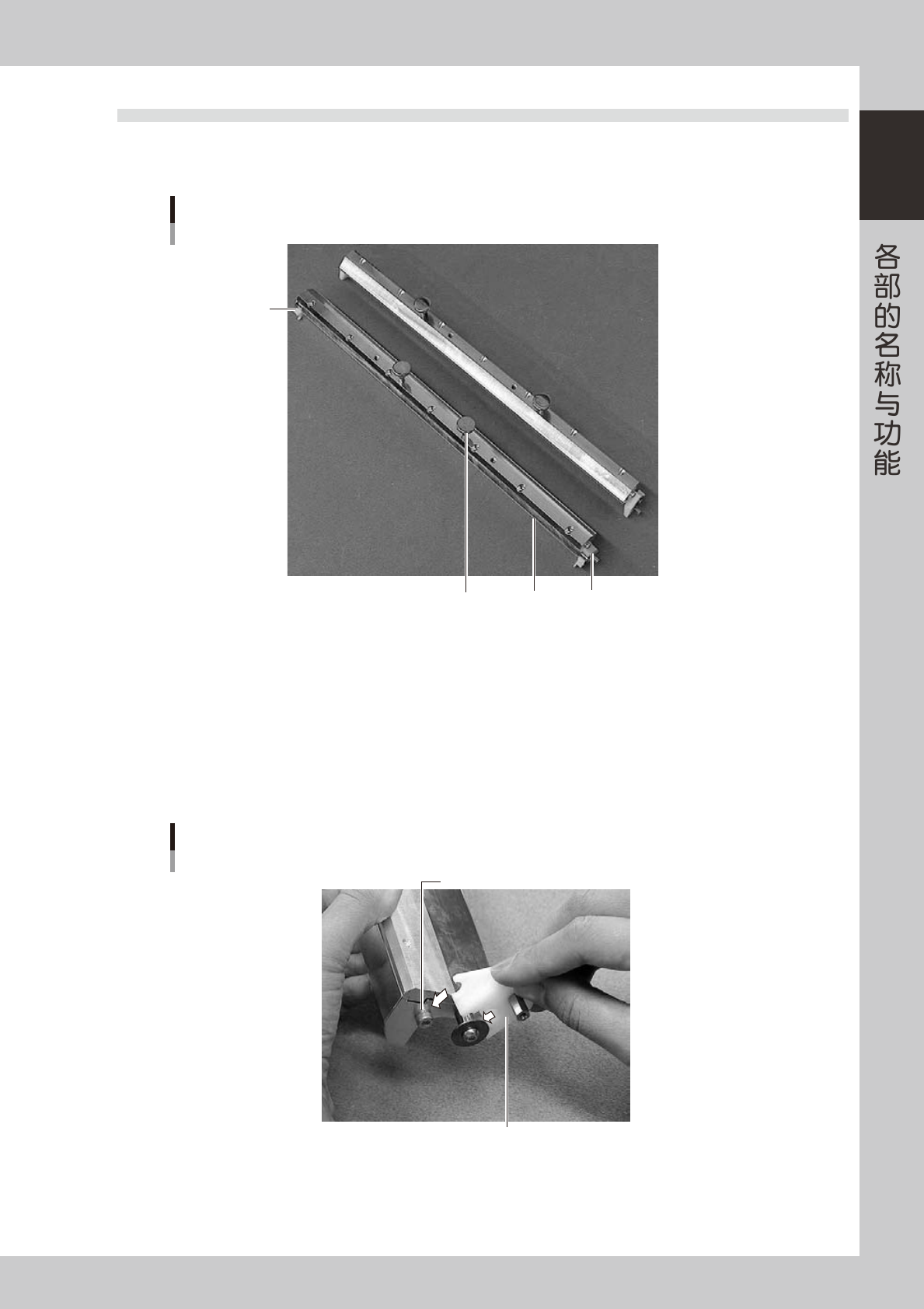

双刮刀
1
2
3
3
65108-L3-00
1. 锡膏刮取部
边均匀地刮取网板上的锡膏边在基板上印刷。刮刀的刮取部由橡胶或金属制成。
2. 固定旋钮
固定旋钮是将刮刀安装在刮刀头支架上用的螺钉。将固定旋钮间隔较窄的刮刀安装在印刷机正面一侧。
3. 侧板
防止网板上的锡膏从刮刀的两侧溢出。
使用金属刮刀时，必须将侧板的切口部对准导销后，将侧板嵌入到位，再拧紧螺钉进行固定。
双刮刀用侧板
侧板
导销
65109-L3-00
1-10
1
4.传送装置
YSP 的传送装置为 3 段组合型。分为传入部、基板固定部 ( 基板工作台 )、传出部。选配了传出侧用加长传送装置时，
可在传出侧加长传送装置上目视检查基板的印刷状态。
4.1 基板固定部 ( 基板工作台 )
基板工作台将传入的基板固定在印刷部。进行视觉识别与示教时，基板工作台通过伺服控制的 Y 轴移动。移动方
向与传送基板的方向垂直。通过控制 2 条 X 轴，还可以对基板工作台在 R 方向上作微调。传送宽度根据基板宽度 ( 基
板尺寸 Y) 自动调节。

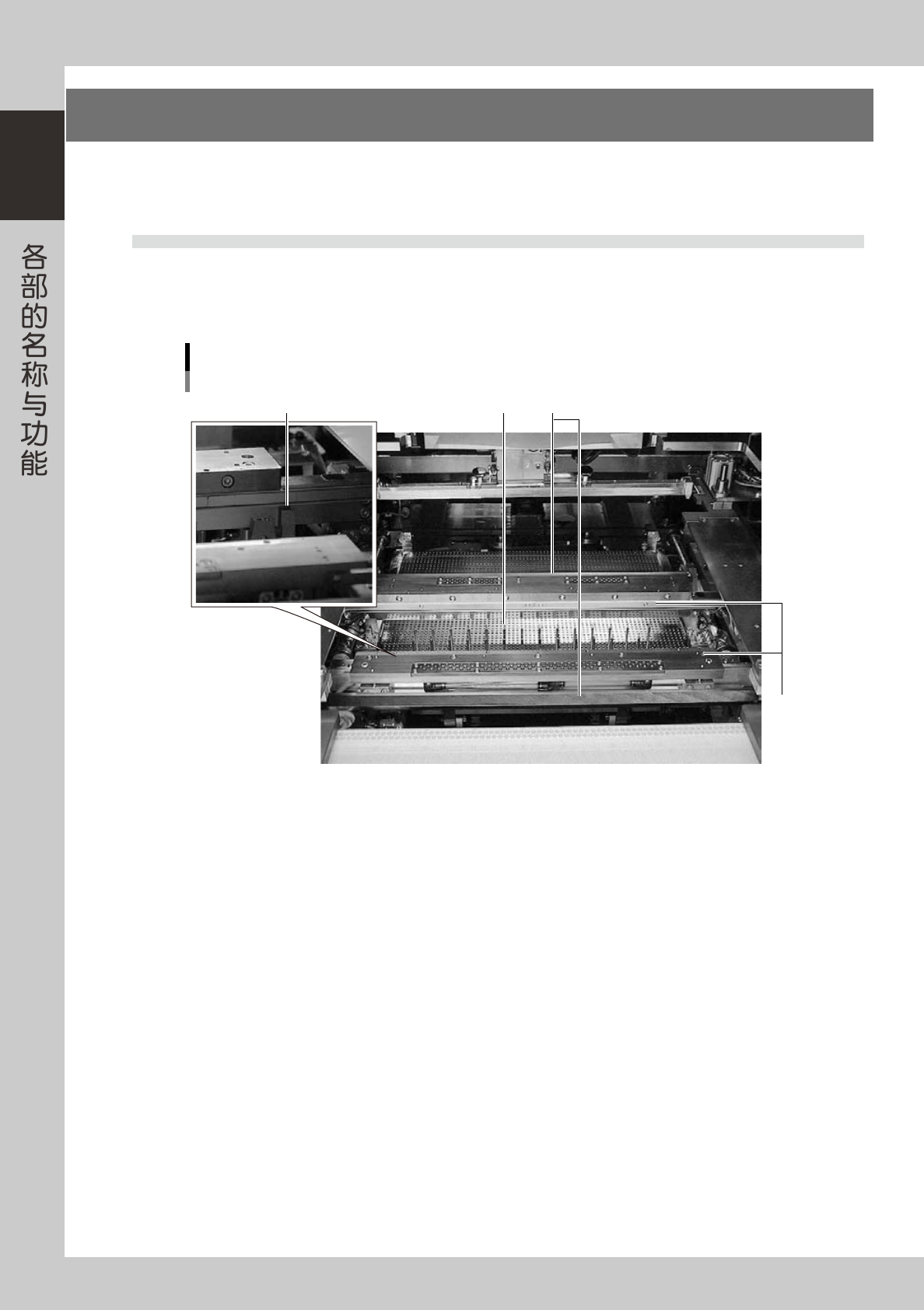

基板固定部
基板工作台
21 3
4
65110-L3-00
1. 主挡板
使传入传送装置内的基板停在印刷位置。此主挡板，根据基板的长度 ( 基板尺寸 X) 由伺服控制进行定位。
2. 顶板
顶板由伺服控制，从下方固定基板。
此顶板上设有插入顶针用的矩阵式顶针孔，使用时插入顶针使用 ( 平面支撑夹具为选配 )。
3. 压板
从上向下压住基板两边端校正基板平整度，固定基板时压板自动运行。
4. 侧夹板
从侧面夹紧基板将其固定在传送装置上。
1-11
1
4.2 基板支撑夹具
在印刷位置从下方支撑基板用的夹具，本印刷机备有顶针 ( 矩阵式顶针 )。( 平面支撑夹具为选配 )
● 顶针
顶针式支撑夹具是根据基板尺寸和形状在顶板上排列插入式的顶针。

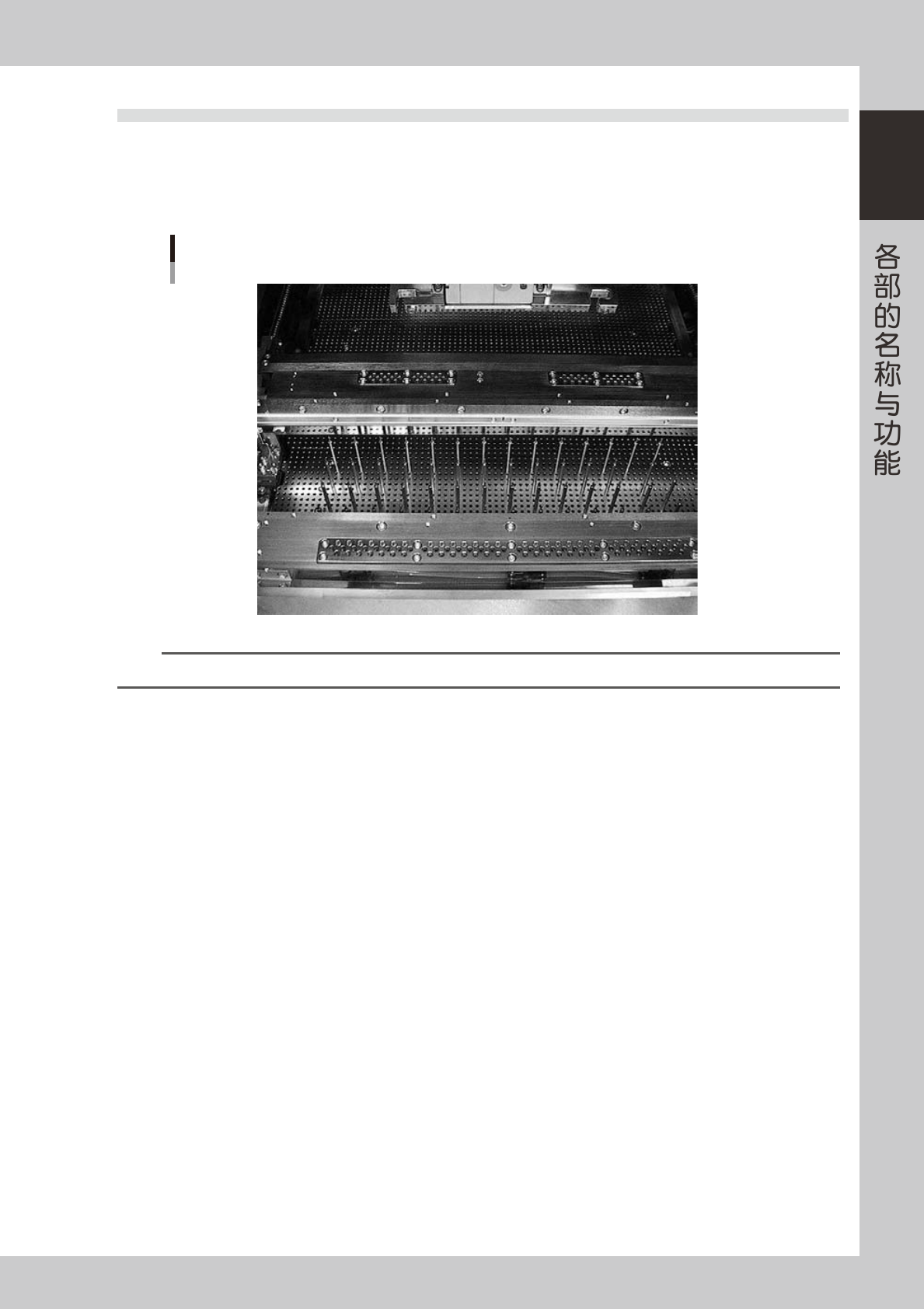

顶针
矩阵式顶板
65111-L3-00
参考
可以根据基板的不同情况，预先登录顶针的排列方法 ( 参照第 6 章“3. 顶针的排列”)
