1-12
1
● 平面支撑夹具 ( 选配 )
根据想要生产的基板宽度，在矩阵式顶板上组合使用平面支撑夹具。
n
要点
也可以同时使用顶针与平面支撑夹具来支撑基板。

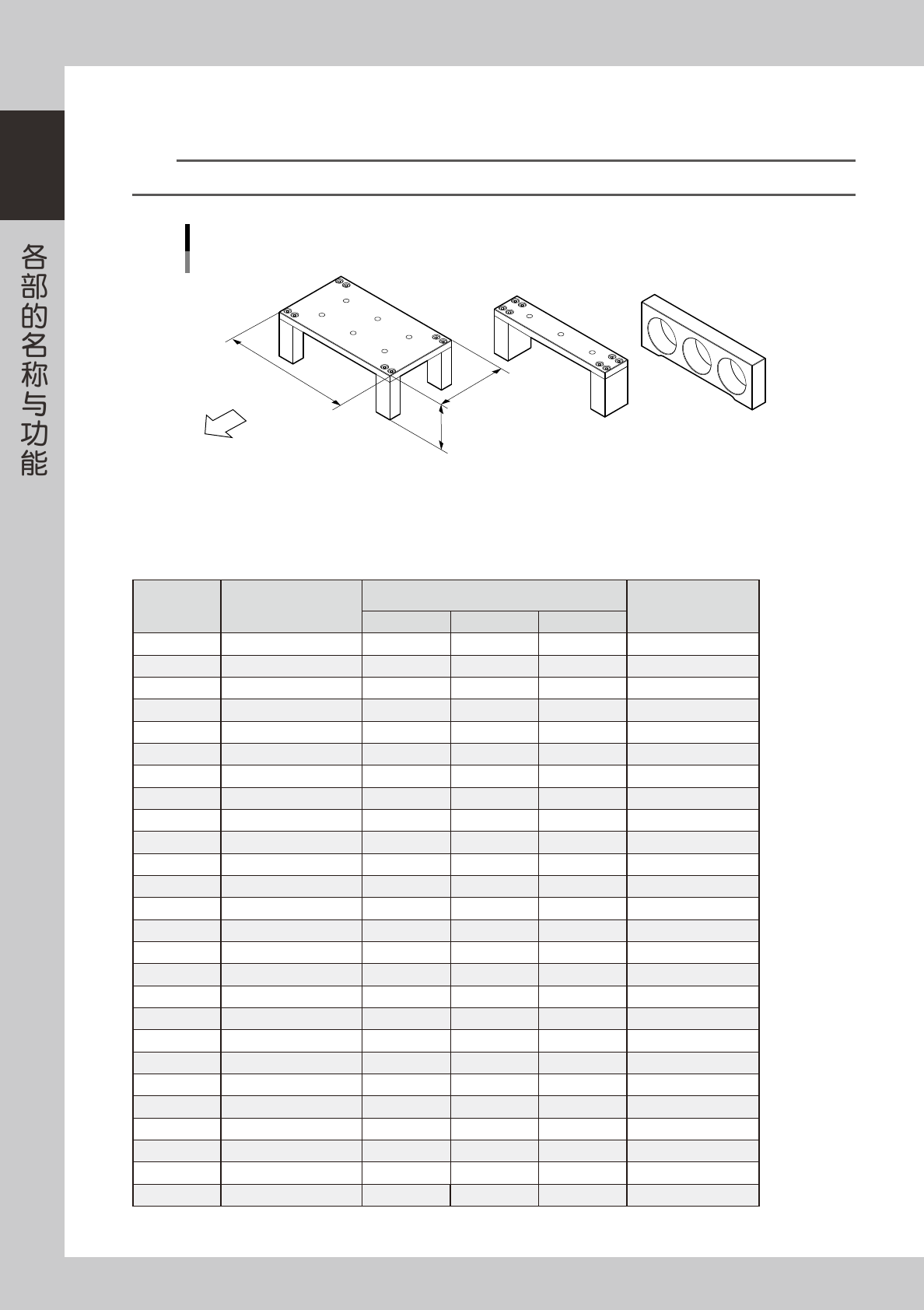

平面支撑夹具的尺寸
印刷机正面
（89mm、15列） （33mm、5列） （19mm、3列）
A B C
W
L : 159mm
H : 55mm
65112-L3-20
如下表所示，不同尺寸的基板可在 W 方向排列 A 〜 C 平面支撑夹具的个数不同，同时使用顶针时，可使用的顶针
列数也不相同。参照下表，组合使用适合基板尺寸的平面支撑夹具和顶针。
■ 平面支撑夹具的组合表
列数 可支撑的基板尺寸
(W)
平面支撑夹具的种类
/
使用个数
同时使用顶针 ( 列 )
A B C
5 50
〜
52 0 1 0 0
6 52
〜
59 0 0 2
0
7 59
〜
66 0 0 2 1
8 66
〜
73 0 1 1 0
9 73
〜
80 0 1 1 1
10 80
〜
87 0 2 0 0
11 87
〜
94 0 2 0 1
12 94
〜
101 0 1 2 1
13 101
〜
108 0 2 1 0
14 108
〜
115 0 2 1 1
15 115
〜
122 1 0 0 0
16 122
〜
129 0 2 2 0
17 129
〜
136 0 2 2 1
18 136
〜
143 1 0 1 0
19 143
〜
150 1 0 1 1
20 150
〜
157 1 1 0 0
21 157
〜
164 1 0 2 0
22 164
〜
171 1 0 2 1
23 171
〜
178 1 1 1 0
24 178
〜
185 1 1 1 1
25 185
〜
192 1 1 1 2
26 192
〜
199 1 1 2 0
27 199
〜
206 1 1 2 1
28 206
〜
213 1 2 1 0
29 213
〜
220 1 2 1 1
30 220
〜
227 2 0 0 0
1-13
1
列数 可支撑的基板尺寸
(W)
平面支撑夹具的种类
/
使用个数
同时使用顶针 ( 列 )
A B C
31 227
〜
234 1 2 2 0
32 234
〜
241 1 2 2 1
33 241
〜
248 2 0 1 0
34 248
〜
255 2 0 1 1
35 255
〜
262 2 1 0 0
36 262
〜
269 2 1 0 1
37 269
〜
276 2 1 0 2
38 276
〜
283 2 1 1 0
39 283
〜
290 2 1 1 1
40 290
〜
297 2 2 0 0
41 297
〜
304 2 2 0 1
42 304
〜
311 2 2 0 2
43 311
〜
318 2 2 1 0
44 318
〜
325 2 2 1 1
45 325
〜
332 3 0 0 0
46 332
〜
339 3 0 0 1
47 339
〜
346 3 0 0 2
48 346
〜
353 3 0 1 0
49 353
〜
360 3 0 1 1
50 360
〜
367 3 1 0 0
51 367
〜
374 3 1 0 1
52 374
〜
381 3 1 0 2
53 381
〜
388 3 1 1 0
54 388
〜
395 3 1 1 1
55 395
〜
402 3 2 0 0
56 402
〜
409 3 2 0 1
57 409
〜
416 3 2 0 2
58 416
〜
423 3 2 1 0
59 423
〜
430 3 2 1 1
60 430
〜
437 3 2 1 2
61 437
〜
444 3 2 2 0
62 444
〜
451 3 2 2 1
63 451
〜
458 3 2 2 2
64 458
〜
460 3 2 2 3
c
注意
平面支撑夹具是插在矩阵式顶板的孔中进行固定的。因此，安装之前必须确认顶板上没有黏附锡膏或异物等。此外，安装时切勿超
出矩阵式顶板的范围，否则会损坏印刷机。
c
注意
此处所介绍的平面支撑夹具是 YSP、YSP20、YCP10 印刷机专用的夹具。请勿在非 YSP、YSP20、YCP10 的其它机器上使用，否则
会严重损坏印刷机。
c
注意
B、C 平面支撑夹具无法在后述“● M 号矩阵式顶板 ( 选配 )”上使用。
1-14
1
● M 号矩阵式顶板 ( 选配 )
印刷 M 尺寸 (L330×W250mm) 的基板时，若使用以往的 L 号矩阵式顶板，需要 2 张才可以支撑。但若使用选配的 M 号矩阵
式顶板，则只需 1 张即可支撑。使用 1 张矩阵式顶板，可以使调节传送装置更容易。
c
注意
印刷机的顶板为旧型顶板时，无法安装 M 号矩阵式顶板。顶板是新型还旧型，可以通过顶板上是否有中心线 ( 如下图，矩阵式顶板
的安装 ) 来辨别。有中心线的顶板为新型顶板。
M号矩阵式顶板
L : 330mm
适用的基板尺寸 ： 330x250mm (M尺寸)
W : 245mm
65122-L3-00
■ 安装方法
如下图所示，将矩阵式顶板的中心线对准顶板的中心孔之后，再对齐顶板的侧端安装。
矩阵式顶板的安装
顶板侧端
顶板的中心孔
矩阵式顶板的中心线
■ 安装之前 ■ 安装之后
印刷机正面
65123-L3-00
