根据需要打开监控屏画面。
生产过程中需要确认运行状态，可按 [ 监控屏 ] 按钮。选择“全部”、“视觉”、“刮刀印压”等选项卡 , 切
换相关的生产信息。
● 监控屏 ：全部
本画面实时显示当前生产中的基板张数和生产状态，如果切换基板程序，所有的信息即被清除。

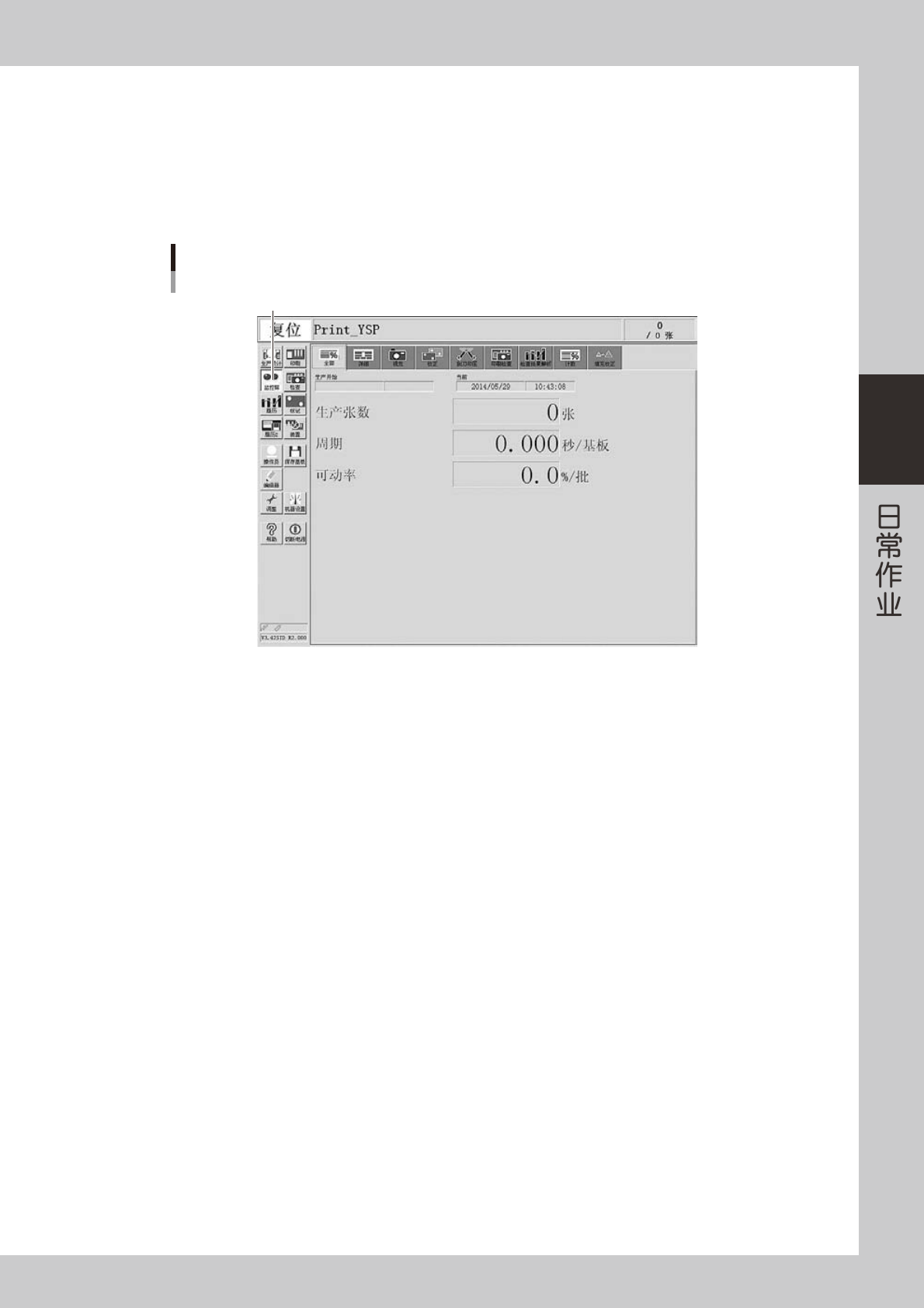

[监控屏] -“全部”画面
[监控屏]按钮
66313-L3-00
生产开始
显示当前生产中的基板开始生产的时间。
当前
显示当前的时间 ( 印刷机系统计时器的实时时间 )。
生产张数
显示切换至当前生产中的基板程序后，已经完成生产的基板张数。
周期
平均印刷 1 张基板所需的时间 ( 秒 / 基板 )。完成基板印刷后，数据立即刷新。生产周期不包含传送时间、停机时间 ( 出错
停机、按 [STOP] 按钮而停机的时间等 )。使用基准标记时，生产周期包含识别标记的时间。
可动率
指 1 台印刷机生产 1 批基板 ( 基板程序 ) 的运转率。此运转率不受上游机和下游机的状态影响。
根据下列公式算出。
( 累计印刷时间＋累计传送时间 )÷[( 生产完成时间－生产准备结束时间 ) －累计待机时间 ]×100(%)
累计印刷时间 ：刮刀头进行印刷的合计时间 ( 包含识别标记的时间 )。
累计传送时间 ：传送装置进行传送的合计时间。
累计待机时间 ：因上游机或下游机造成的待机状态的时间合计。
生产完成时间 ：切换至下 1 种基板程序的时间，或切断电源的时间。
生产准备结束时间：生产准备完成后，按 [START] 按钮，开始运行的时间。
3-16
3
● 监控屏 ：详细
“详细”监控屏，是为了把握当前生产中的基板程序的更为详尽的生产状况的画面。

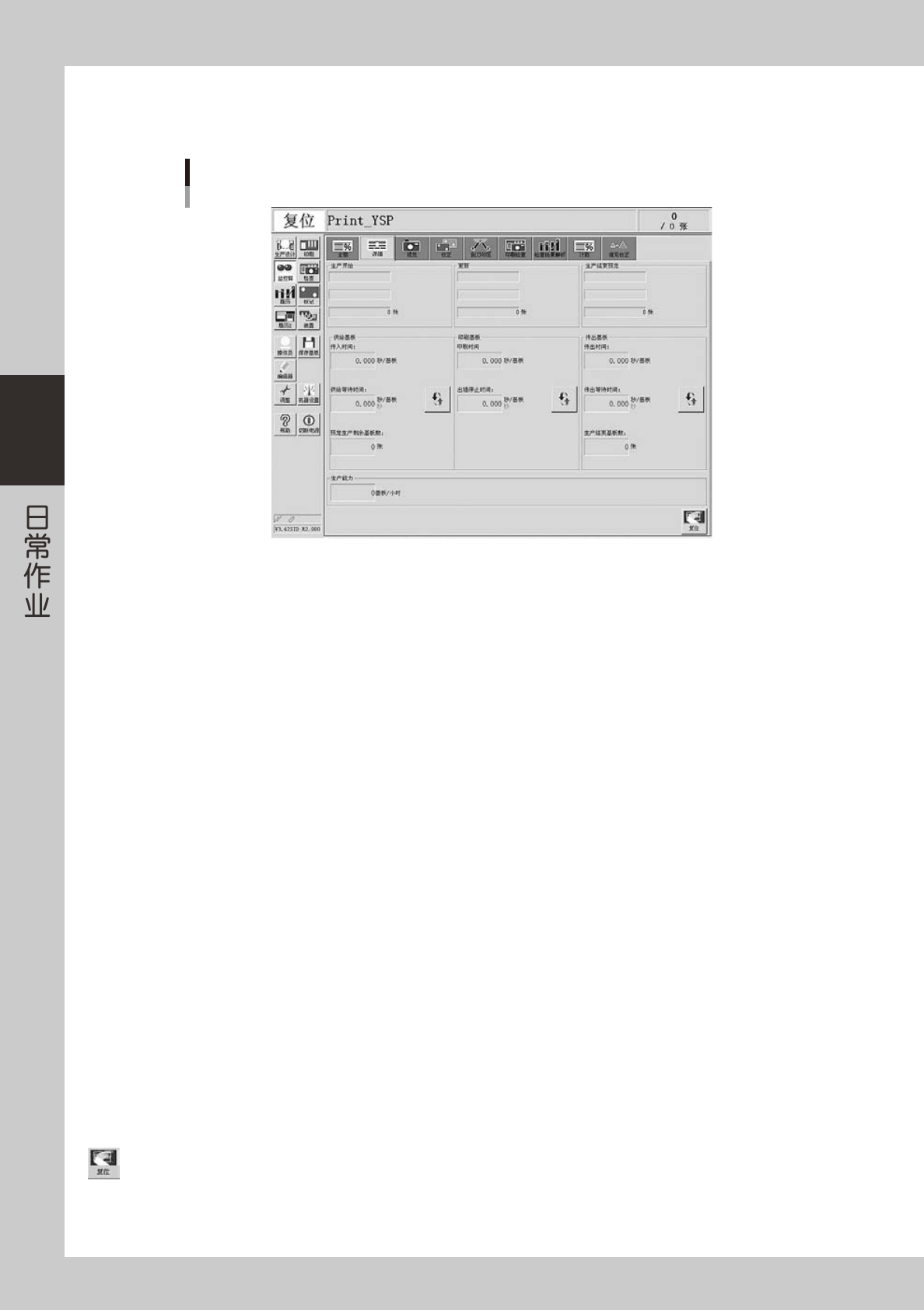

[监控屏] -“详细”
66314-L3-00
生产开始
显示生产开始的时间 ( 选择完基板的时间 )。张数通常设置为 0。
更新
显示数据更新的时间。显示当前已完成生产的基板张数。
生产结束预定
显示预定的生产结束时间。显示在生产设计画面输入的预定生产张数。预先没有输入生产张数时，此栏为空栏。
传入时间(秒/基板)
1 张基板的平均传入时间。
供给等待时间 ( 秒 / 基板、秒 )
机器等待基板传入的时间。使用 [ 单位切换 ] 按钮，可以显示平均供给 1 张基板所需等待的时间或累计等待的时间。
预定生产剩余基板数 ( 张 )
预定生产张数减去完成生产张数的数值。
印刷时间 ( 秒 / 基板、秒 )
印刷基板的时间。该时间包括基准标记识别、清洁和检查时间。使用 [ 单位切换 ] 按钮，可以显示平均印刷 1 张基板所需
时间或累计印刷时间。
出错停止时间 ( 秒 / 基板、秒 )
机器因出错停机的时间。从发生错误开始到按 [ERRORCLEAR] 按钮之间的时间。但是不包含恢复作业的时间。
使用 [ 单位切换 ] 按钮，可以显示平均 1 张基板因出错停机的时间或累计停机的时间。
传出时间(秒/基板)
1 张基板的平均传出时间。
传出等待时间 ( 秒 / 基板、秒 )
机器等待基板传出的时间。使用 [ 单位切换 ] 按钮，可以显示平均传出 1 张基板所需等待的时间和累计等待的时间。
生产能力
平均 1 小时可以生产的基板张数。
[复位]按钮
使“详细”选项卡中的所有计数都复零。“全部”选项卡的计数也随之一起复零。
3-17
3
● 监控屏 ：视觉
显示自动运行中，识别基板标记时的识别图像。

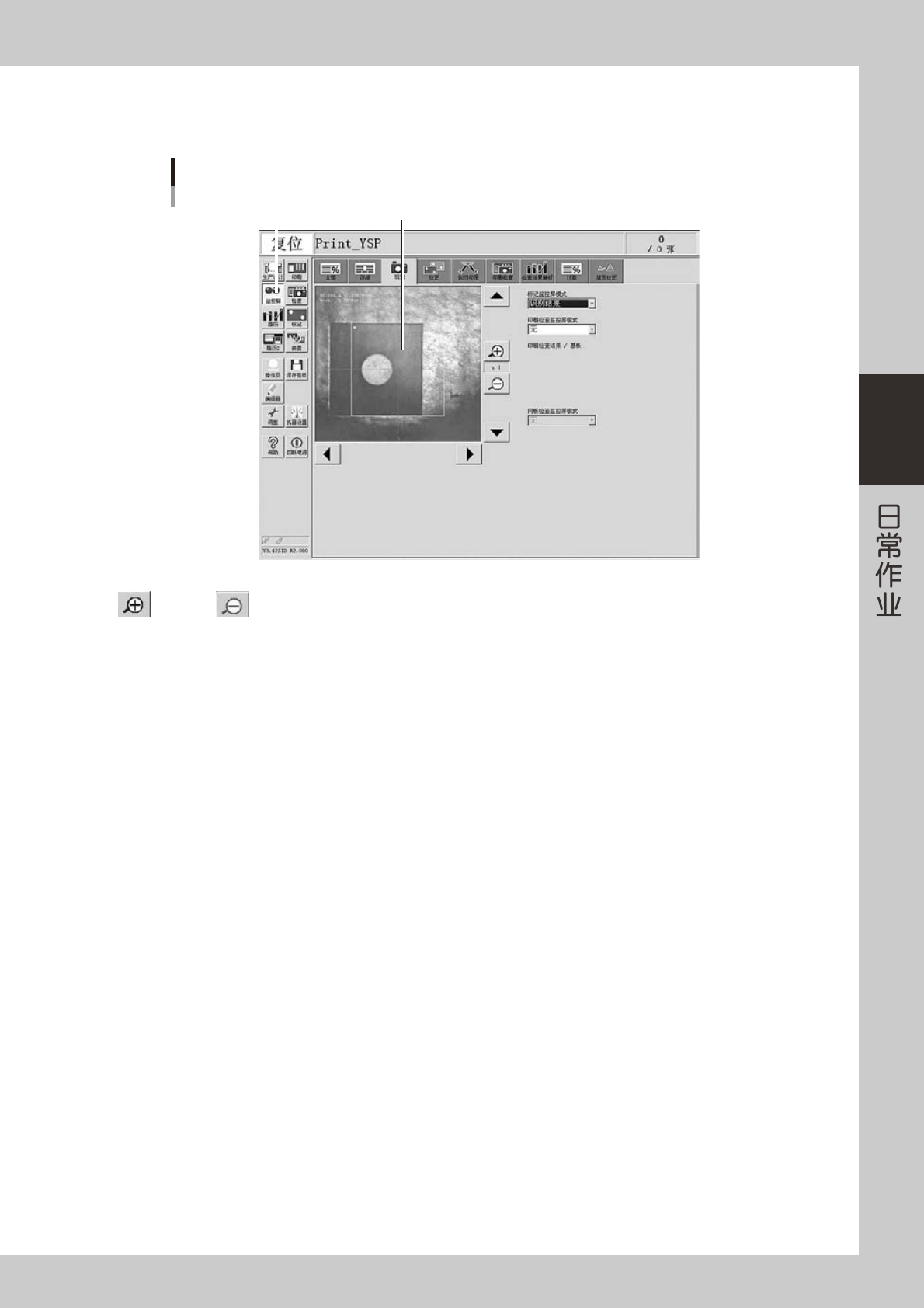

[监控屏] -“视觉”画面
[监控屏]按钮 显示标记等的识别图像
66315-L3-00
( 放大 )、 (缩小)按钮
按 [ ＋ ]( 放大 ) 按钮，可将识别图像从 1 放大至 16 倍。按 [ － ]( 缩小 ) 按钮，可将识别图像从 1 缩小至 1/16。
标记监控屏模式
设置标记识别时监控屏的显示模式。根据设置的项目，在画面上显示数字、2 值化图像等识别结果。此监控屏模式在运行过
程中也可以切换。
无 ：显示用相机摄取的图像，但不显示数字等识别结果。
识别结果 ：显示检测到的标记中心位置的坐标 ( 像素 ) 等。
2 值图像 ：显示相机摄取的、经 2 值化处理过的图像。
多值图像 ：显示相机摄取的、经画像处理过的多值图像。
跟踪结果 ：在标记周围用线勾画一圈。
基准圆 ：从已检出的标记中心开始，勾画出设定数据直径的标记 ( 只有特定的识别方式可以使用 )。
内外接圆 ：从已检出的标记中心开始，勾画出内接圆和外接圆 ( 只有特定的识别方式可以使用 )。
误差图像 ：显示误差图像 ( 只有特定的识别方式可以使用 )。
单个数据 ：检出多个物体时，显示单个数据 ( 只有特定的识别方式可以使用 )。
印刷检查监控屏模式
选配了锡膏印刷检查功能的印刷机，可以显示检查结果和检查范围。
详细内容，请参阅别册《YSP、YSP20 选件手册》中的“印刷检查功能”的内容。
网板检查监控屏模式
目前尚未使用。
