- 117 -

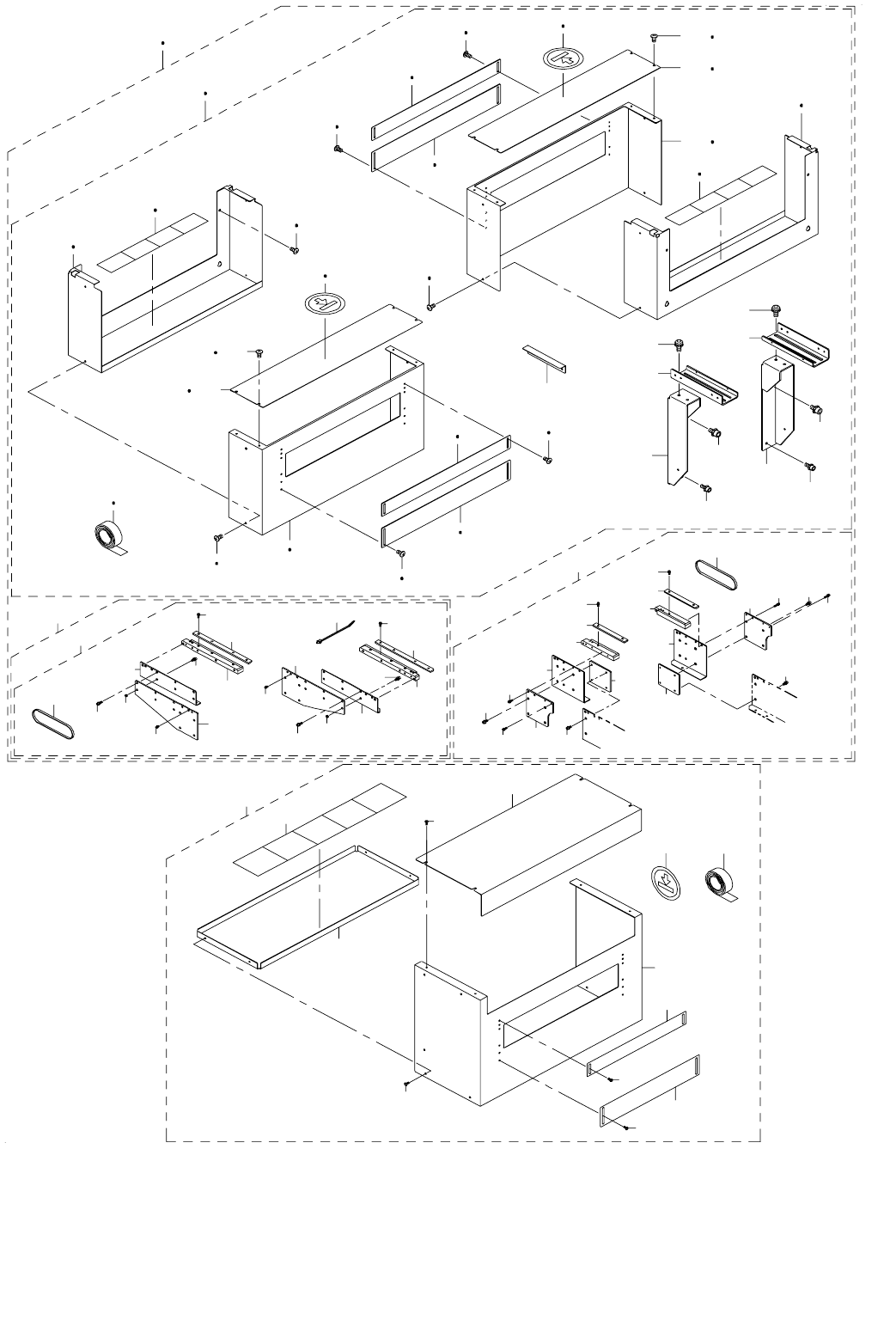

59.CONVEYOR EXTENTION OPTION COMPONENTS
搬送延長オプション関係
8
7
4
10
5
5
6
9
5
3
5
2
1
47
42
47
48
48
46
46
44
43
41
44
52
53
30
45
57
63
61
58
64
62
59
65
64
63
61
62
58
56
55
54
60
14
14
32
50
13
11
12
30
45
24
27
36
35
37
30
45
25 26
34
38
28
39
29
40
30
45
31
49
30
45
30
45
30
45
30
45
29
40
28
39
35
37
30
45
32
50
27
36
33
51
31
49
34
38
19
18
19
19
18
19
22
20
21
21
20
14
17
17
14
15
16
23
66
66
60
- 118 -
NOTE( 注記 ) #01....FOR EN(L-WIDE,115MM) ＥＮ（Ｌ − ＷＩＤＥ，１１５ ＭＭ）用
#02....FOR L-WIDE(EN) Ｌ − ＷＩＤＥ（ＥＮ）用
#03....TYPE XL(200MM_EN) ＸＬ（２００ ＭＭ ＿ ＥＮ）仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-80568 BCR_COVER_ASM(EN)
バーコードリーダカバー組（ＥＮ）
1
2
#01
400-80460 BCR_COVER_U-EN
バーコードリーダカバー Ｕ（ＥＮ）
(1)
3
#01
400-80461 BCR_COVER_C-EN
バーコードリーダカバー Ｃ（ＥＮ）
(1)
4
#01
400-80462 BCR_COVER_B-EN
バーコードリーダカバー Ｂ（ＥＮ）
(1)
5 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(22)
6
#01
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(4)
7 400-01490 TAPE
テープ
(1.5)
8 E5721-729-000 LABEL
荷重禁止シール
(1)
9
#01
400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(1)
10
#01
400-01485 CONVEYOR SHUTTER B(LEN)
搬送シャッター Ｂ（Ｌ、ＥＮ）
(1)
11
#02
400-73917 CONVEYOR_EXTENSION_LW_ASM(EN)
搬送延長 ＬＷ 組（ＥＮ）
1
12
#03
400-94069 CONVEYOR_EXTENSION_XL_200_ASM(EN)
搬送延長２００組（ＥＮ）
1
13 400-46881 CONVEYOR_EXTENSION_LW_ASM
搬送延長 ＬＷ 組
(1)
14 SL-6031092-TN SCREW
座金付き六角穴ボルト
(16)
15 400-46990 RAIL_PLATE_IN-OUT_A-W
レールプレート ＩＮ − ＯＵＴ ＿ Ａ − Ｗ
(2)
16 400-46991 RAIL_PLATE_IN-OUT_B-W
レールプレート ＩＮ − ＯＵＴ ＿ Ｂ − Ｗ
(2)
17 400-00791 JOINT PLATE F(W)
ジョイントプレート Ｆ（Ｗ）
(4)
18 E2176-725-000 JOINT PLATE R(100)
ジョイントプレート Ｒ（１００）
(4)
19 SL-6041292-TN SCREW
座金付き六角穴ボルト
(16)
20 400-00789 PWB GUID EX(W)
ＰＷＢ ガイド ＥＸ（Ｗ）
(4)
21 SL-6030892-TN SCREW
座金付き六角穴ボルト
(8)
22 400-46938 CONVEYOR_BELT_IN-OUT_W
コンベアベルト ＩＮ − ＯＵＴ ＿ Ｗ
(4)
23 400-46988 RAIL_IN-OUT_A-W
レールＩＮ−ＯＵＴ＿Ａ−Ｗ
(2)
24 400-46989 RAIL_IN-OUT_B-W
レールＩＮ−ＯＵＴ＿Ｂ−Ｗ
(2)
25 400-47307 CONVEYOR_COVER_LW_ASM
搬送カバー ＬＷ 組
(1)
26
#03
400-94067 CONVEYOR_COVER_XL_200_ASM
搬送カバー ＸＬ ２００組
(1)
27 400-47228 CONVEYOR_UPPER_COVER_LW
コンベアアッパーカバー ＬＷ
(2)
28 400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(2)
29 400-01485 CONVEYOR SHUTTER B(LEN)
搬送シャッター Ｂ（Ｌ、ＥＮ）
(2)
30 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(40)
31 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(8)
32 E5721-729-000 LABEL
荷重禁止シール
(2)
33 400-01490 TAPE
テープ
(3)
34 400-47226 CONVEYOR_COVER_LW
コンベアカバー ＬＷ
(2)
35 400-47227 CONVEYOR_SIDE_COVER_LW
コンベアサイドカバー ＬＷ
(2)
36
#03
400-92188 EN_CONVEYOR_COVER_U_XLW
ＥＮコンベヤカバーＵ＿ＸＬＷ
(2)
37
#03
400-92189 EN_CONVEYOR_COVER_C_XLW
ＥＮコンベヤカバーＣ＿ＸＬＷ
(2)
38
#03
400-92063 EN_CONVEYOR_COVER_B_XLW
ＥＮコンベヤカバーＢ＿ＸＬＷ
(2)
39
#03
400-92186 EN_COVER_SHUTTER_U_XL
ＥＮカバーシャッタＵ＿ＸＬ
(2)
40
#03
400-92187 EN_COVER_SHUTTER_B_XL
ＥＮカバーシャッタＢ＿ＸＬ
(2)
41
#03
400-92074 EN_COVER_STOPPER_XLW
ＥＮ カバーストッパ＿ ＸＬＷ
(2)
42
#03
400-94206 BCR_RAIL_SUPPORT_A_XL
ＢＣＲ レールサポート Ａ
(2)
43
#03
400-92076 BCR_RAIL_SUPPORT_B_XL
ＢＣＲ レールサポート Ｂ
(2)
44
#03
400-92065 BCR_BEAM_XLW
ＢＣＲ ビーム＿ ＸＬＷ
(4)
45
#03
SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(50)
46
#03
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
47
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
48
#03
SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
49
#03
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(8)
50
#03
E5721-729-000 LABEL
荷重禁止シール
(2)
51
#03
400-01490 TAPE
テープ
(3.6)
52
#03
400-94068 CONVEYOR_EXTENSION_XL_200_ASM
搬送延長２００組
(1)
53 400-94209 CONVEYOR_EXTENSION_XL_200_ONE_SIDE_ASM
搬送延長２００組片側
(2)
54 400-92038 RAIL_PLATE_F_EX200
レールプレートＦ＿ＥＸ２００
(1)
55 400-92042 RAIL_PLATE_R_EX200
レールプレートＲ＿ＥＸ２００
(1)
56 400-92037 RAIL_IN-OUT_A_EX200
レール ＩＮ-ＯＵＴＡ ＿ ＥＸ ２００
(1)
57 400-92041 RAIL_IN-OUT_B_EX200
レールＩＮ-ＯＵＴ＿Ｂ＿ＥＸ２００
(1)
58 400-92039 PWB_GUIDE_EX200
ＰＷＢ ガイド＿ ＥＸ ２００
(2)
59 400-92062 CONVEYOR_BELT_EX200
コンベヤベルト＿ ＥＸ ２００
(2)
60 400-92040 JOINT_PLATE_F_EX200
ジョイントプレート＿ ＥＸ ２００
(2)
61 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
62 SL-6041292-TN SCREW
座金付き六角穴ボルト
(6)
63 SL-6041092-TN SCREW
座金付き六角穴ボルト
(14)
64 NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
(14)
65 HX-0044000-00 CABLE BAND
束線バンド
(5)
66 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
- 119 -
60.RFID COMPONENTS (MPC)
ＲＦＩＤ 関係（ＭＰＣ）
5
17
12
13
14
15
4
1
10
9
3
6
7 8
2
2
11
16
2
