- 123 -

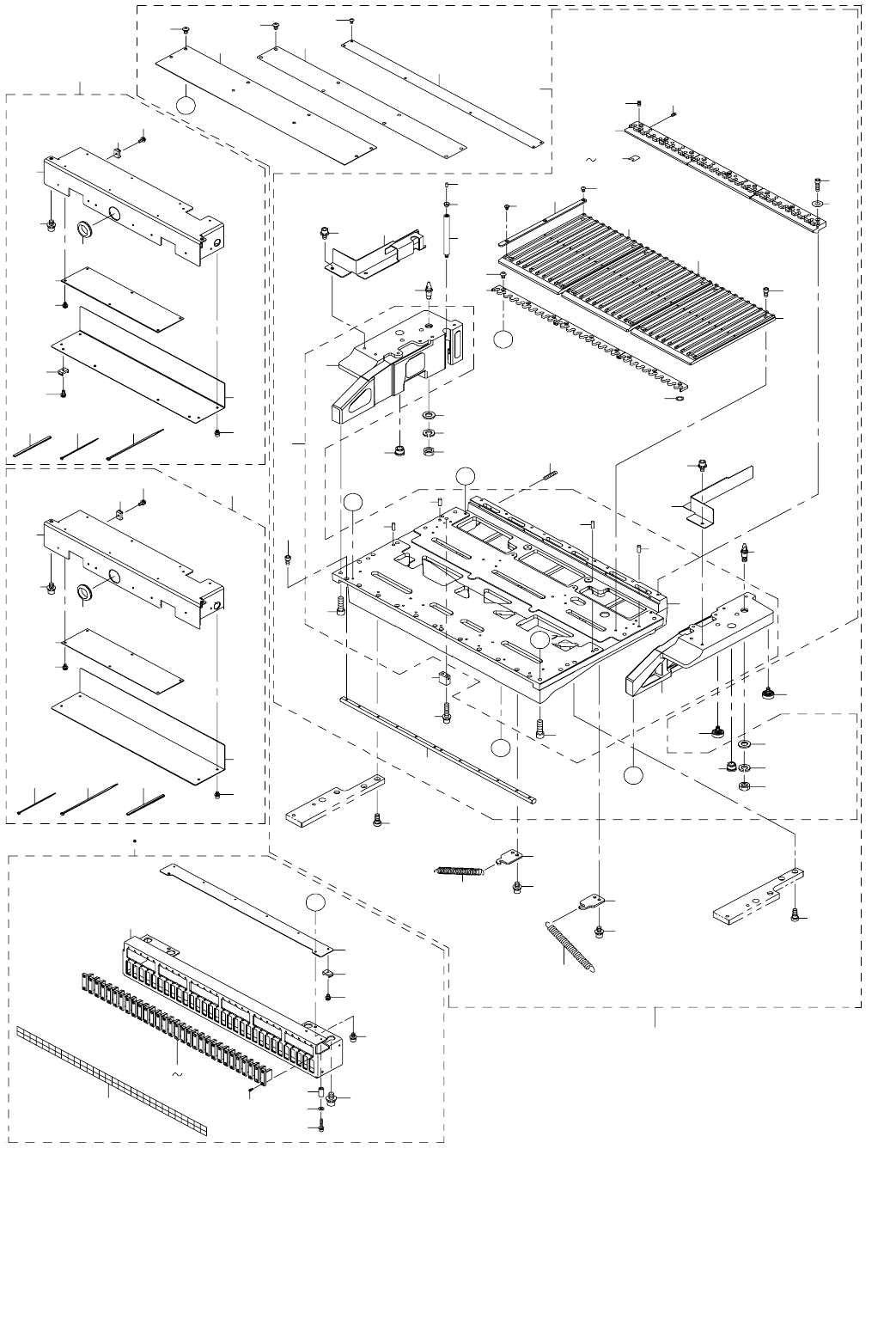

62.REPLACING OVERALL CHANGER TRUCK COMPONENTS FOR ETF (1)
ＥＴＦ 用一括交換台車関係（１）
10
4
5
7
7
7
8
8
9
9
12
13
14
12
14
13
15
17
18
19
21
20
24
27
28
29
30
39
33
34
35
37
38
A
A
B
B
44
44
41
41
C
47
52
51
53
53
54
51
D
76
77
78
80
82
83
81
85
86 75
84
74
33
50
6
40
1
52
3
2
36
54
16
22
63
66
59
68
73
62
58
61
65
55
56
60
D
7
32
31
23
64
67
57
49
48
90
89
88
87
9993
91
92
89
88
98
97
96
95
43
42
46
45
C
79
94
11
- 124 -
NOTE( 注記 ) #01....FOR REPLACING OVERALL CHANGER TRUCK 一括交換台車用
#02....FOR FIXING BANK 固定バンク用
#03....E CUTTER(BEFORE M/C REV.C) 電動カッター（Ｍ ／ Ｃ ＲＥＶ．Ｃ 以前）
#04....E CUTTER(AFTER M/C REV.D) 電動カッター（Ｍ ／ Ｃ ＲＥＶ．Ｄ 以降）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-84911 ETF_BANK_ASSY
ＥＴＦ バンク組
4
2 400-84771 E_BANK_SUB_ASSY
Ｅ バンクサブ組
(1)
3 401-03745 E_BANK_BASE_ASM
Ｅ バンクベース組
(1)
4 401-03744 E_BANK_BASE
Ｅ バンクベース
(1)
5 400-84613 E_BANK_L
Ｅ バンク Ｌ
(1)
6 400-84614 E_BANK_R
Ｅ バンク Ｒ
(1)
7 PH-0500122-C0 PIN
平行ピン
(4)
8 SM-6062002-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(10)
9 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
10 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
11 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
12 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
13 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
14 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
15 400-89937 MARK_STAND
マークスタンド
(1)
16 400-89938 MARK_STAND_BASE
マークスタンドベース
(1)
17 E1420-726-000 MARK BASE
マークベース
(1)
18 E2601-725-000 MARK
マーク
(1)
19 SL-6052592-TN BOLT
座金付き六角穴ボルト
(2)
20 401-03746 FIXING_PLATE
フィキシングプレート
(3)
21 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(9)
22 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
23 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(9)
24 400-84713 E_BANK_SHIM_0.02
Ｅ バンクシム０．０２
(6)
25 400-84714 E_BANK_SHIM_0.03
Ｅ バンクシム０．０３
(5)
26 400-84715 E_BANK_SHIM_0.05
Ｅ バンクシム０．０５
(6)
27 400-84699 E_BANK_SHIM_0.10
Ｅ バンクシム０．１０
(9)
28 SM-8040612-TP SCREW M4 L=6
止めねじ Ｍ ４ Ｌ ＝６
(6)
29 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
30 SM-8042012-TP SETSCREW
止めねじ
(6)
31 401-03747 FIXING_BLOCK
フィキシングブロック
(3)
32 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１４
(9)
33 401-03748 RAIL_GUIDE_9
レールガイド９
(2)
34 401-03749 RAIL_GUIDE_10
レールガイド１０
(1)
35 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(12)
36 400-85590 GUIDE_PLATE
ガイドプレート
(31)
37 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(62)
38 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(31)
39 400-84635 ROCK_SHAFT
ロックシャフト
(1)
40 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(12)
41 SL-6051092-TN BOLT
座金付き六角穴ボルト
(6)
42
#04
401-47470 E_BANK_COVER_SL
Ｅ バンクカバー ＳＬ
(1)
43
#04
401-47471 E_BANK_COVER_SR
Ｅ バンクカバー ＳＲ
(1)
44 400-01734 SCREW
段ねじ
(4)
45
#03
400-84617 E_BANK_BASE_COVER_R
Ｅ バンクベースカバー Ｒ
(1)
46 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(8)
47
#04
401-38446 BUNK_COVER_A
バンクカバー Ａ
(1)
48
#04
SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(6)
49
#04
401-38448 BUNK_COVER_B
バンクカバー Ｂ
(1)
50
#04
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(8)
51 E2734-721-000 BANK SPRING
バンクスプリング
(2)
52 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(4)
53 400-95380 SPRING_STAY
スプリングステイ
(2)
54 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
55
#01
401-11386 FDC_BRACKET_ASSY
ＦＤＣ ブラケット組
4
56
#02
401-11387 FDC_BRACKET_ASSY(EO)
ＦＤＣ ブラケット組（EO）
4
57 SL-6031692-TN SCREW
座金付き六角穴ボルト
(4)
58 400-84639 ETF_POSITION_LABEL(30)
ＥＴＦ ポジションラベル（３０）
(1)
59 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
60 401-11353 FDC_BRACKET
ＦＤＣ ブラケット
(1)
61 HK-0791900-00 CONNECTOR
コネクタねじ
(60)
62 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
63 401-11354 FDC_CABLE_GUIDE
ＦＤＣ ケーブルガイド
(1)
64 HX-0033500-0B SPACER
基板パーツ
(4)
65 HX-0029400-00 FIXED BASE
固定ベース
(6)
66 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
67 WP-0320501-SC WASHER M3
平座金 Ｍ ３
(4)
68 400-84826 EF IF CBL 1-5 ASM
ＥＦ ＩＦ ケーブル １−５組
(1)
69 400-84827 EF IF CBL 6-10 ASM
ＥＦ ＩＦ ケーブル ６−１０組
(1)
70 400-84828 EF IF CBL 11-15 ASM
ＥＦ ＩＦ ケーブル １１−１５組
(1)
71 400-84829 EF IF CBL 16-20 ASM
ＥＦ ＩＦ ケーブル １６−２０組
(1)
72 400-84830 EF IF CBL 21-25 ASM
ＥＦ ＩＦ ケーブル ２１−２５組
(1)
73 400-84831 EF IF CBL 26-30 ASM
ＥＦ ＩＦ ケーブル ２６−３０組
(1)
74
#01
400-84914 BANK_PCB_BOX_ASSY
バンク基板ボックス組
4
75 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(30)
76 400-95378 REAR_PANEL
リアパネル
(1)
77 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
78 401-12388 ELEC BANK PCB ASM
ＥＬＥＣ バンク基板組
(1)
79 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
80 HX-0022100-0E BUSH
ブッシュ
(1)
81 HX-0009600-0A GROMMET
エッジングブッシュ
(0.23)
82 HX-0029400-00 FIXED BASE
固定ベース
(6)
83 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
84 400-47311 FRONT_PANEL
フロントパネル
(1)
85 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
86 EA-9500B01-00 CABLE BAND
束線バンド
(30)
87
#02
400-95349 BANK_PCB_BOX_ASSY(EO)
バンク基板ボックス組（ＥＯ）
4
88 HX-0029400-00 FIXED BASE
固定ベース
(9)
89 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(9)
90 400-95350 FRONT_PANEL(EO)
フロントパネル（ＥＯ）
(1)
91 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
92 EA-9500B01-00 CABLE BAND
束線バンド
(30)
93 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(30)
94 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
95 400-95378 REAR_PANEL
リアパネル
(1)
96 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
97 401-12388 ELEC BANK PCB ASM
ＥＬＥＣ バンク基板組
(1)
98 HX-0022100-0E BUSH
ブッシュ
(1)
99 HX-0009600-0A GROMMET
エッジングブッシュ
(0.16)
- 125 -
63.REPLACING OVERALL CHANGER TRUCK COMPONENTS FOR ETF (2)
ＥＴＦ 用一括交換台車関係（２）
44
44
10
10
12
14
15
16
17
18
17
18
19
20
22
21
53
58
51
63
64
66
65
7
74
73
101
105
105
106
106
94
95
96
104
B
91
81
82
84
83
47
114
1
4
57
13
43
107
74
73
51
97
112
83
115
116
11
11
28
28
25
25
25
21
22
25
26
26
27
42
75
50
B
67
A
A
67
68
68
69
69
70
70
72
72
71
71
54
55
55
52
56
56
57
58
61
61
63
64
49
102
103
95
99
79
90
85
87
87
80
90
80
80
90
80
90
79
79
89
79
79
79
D
90
C
80
80
90
79
89
79
90
91
91
80
80
79
79
90
80
82
88
88
84
81
80
D
114
113
111
117
78
93
5
6
98
C
86
76
110
48
60
57
59
46
59
57
60
23
9
F
29
77
E
9
30
77
41
41
39
31
38
F
32
33
34
36
36
37
35
35
36
39
36
38
34
33
32
37
E31
111
45
92
23
62
46
118
118
40
40
119 109
24
108
62
8
8
100
