- 141 -

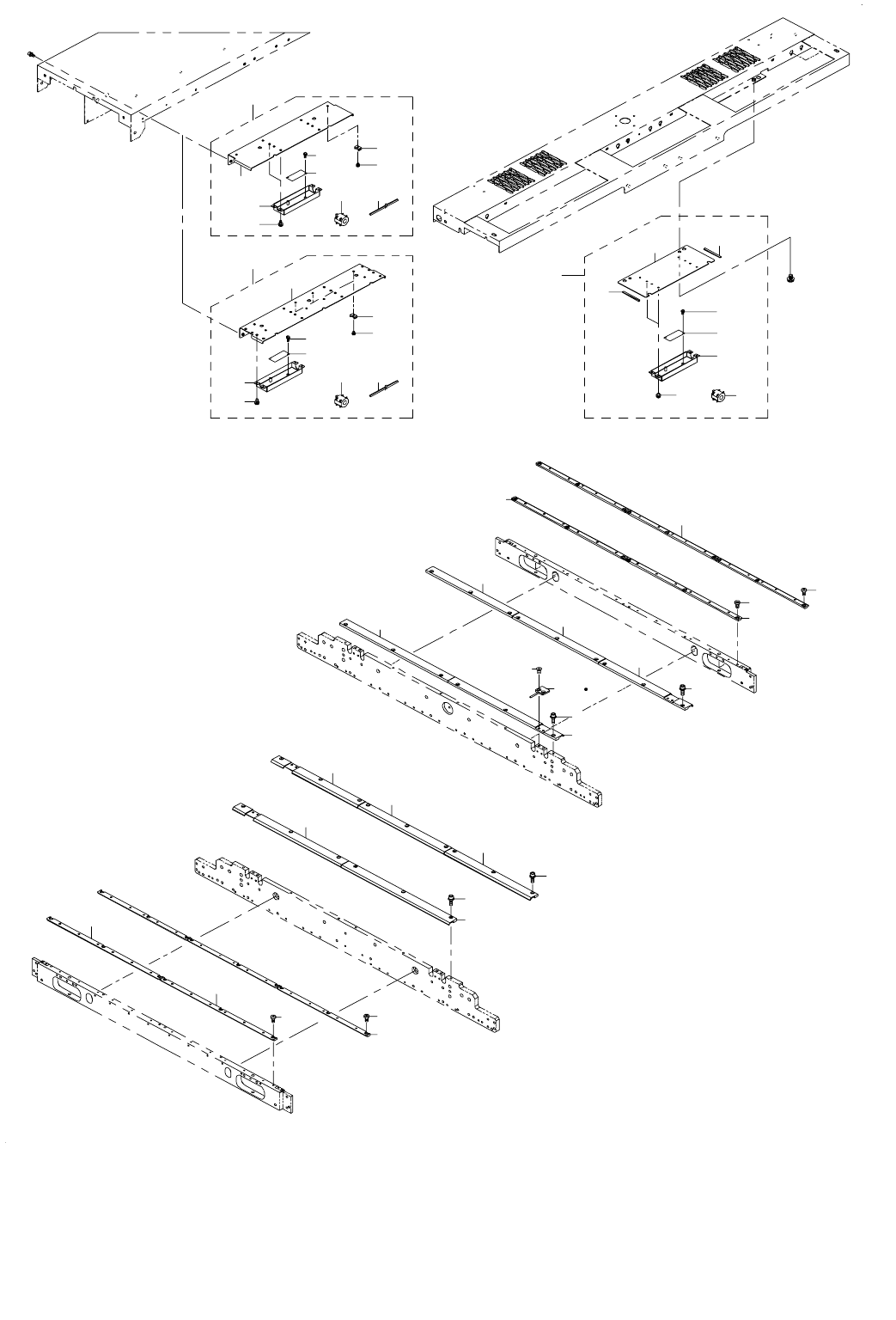

71.PLACEMENT MONITOR COMPONENTS(2)
プレースメントモニタ関係（２）
11
10
13
12
23
25
19
15
20
21
22
18
17
24 26
28
27
9
8
1
2
5
3
4
7
6
8
14 16
51 52
53
39
38
37
37
35
32
34
33
31
29
30
44
49
48
48
46
47
42
40
45
43
41
36
50
- 142 -
NOTE( 注記 ) #01....FOR FRONT 手前用
#02....FOR REAR 奥用
#03....FOR REAR(XL) 奥（ＸＬ）用
#04....TYPE XL ＸＬ 仕様
#05....FOR LEFT SIDE 左側用
#06....FOR RIGHT SIDE 右側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-18147 EPV XY FRONT ASSY
ＥＰＶ ＸＹ フロント組
1
2 400-46586 REPEATER BRACKET
リピータブラケット
(2)
3 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(8)
4 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
(2)
5 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
6 HN-0021000-00 CORES
フェライトクランプ
(4)
7 401-13077 CABLE CLAMP SIDE PM
ケーブルクランプサイド ＰＭ
(1)
8 HX-0009600-0A GROMMET
エッジングブッシュ
(0.166)
9
#02
401-18148 EPV XY REAR ASSY
ＥＰＶ ＸＹ リア組
1
10 400-46586 REPEATER BRACKET
リピータブラケット
(2)
11 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(8)
12 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
(2)
13 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
14 HN-0021000-00 CORES
フェライトクランプ
(4)
15 401-13076 CABLE CLAMP B PM
ケーブルクランプ Ｂ ＰＭ
(1)
16 HX-0009600-0A GROMMET
エッジングブッシュ
(0.38)
17 HX-0029400-00 FIXED BASE
固定ベース
(2)
18 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
19
#03
401-18149 EPV XY REAR XL ASSY
ＥＰＶ ＸＹ リア ＸＬ 組
1
20 400-46586 REPEATER BRACKET
リピータブラケット
(2)
21 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(8)
22 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
(2)
23 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
24 HN-0021000-00 CORES
フェライトクランプ
(4)
25 401-18001 CABLE CLAMP B XL PM
ケーブルクランプ Ｂ ＸＬ ＰＭ
(1)
26 HX-0067100-00 GROMMET
グロメット
(0.62)
27 HX-0029400-00 FIXED BASE
固定ベース
(3)
28 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3)
29 401-21744 PWB GUIDE S-A PM
基板ガイド Ｓ − Ａ ＰＭ
1
30 401-21745 PWB GUIDE S-B PM
基板ガイド Ｓ − Ｂ ＰＭ
1
31 400-40565 Z01 LOWHEAD M3-6
低頭ねじ Ｍ ３−０６
6
32 401-21746 PWB GUIDE PLATE S-A PM
基板ガイドプレート Ｓ − Ａ ＰＭ
1
33 401-21747 PWB GUIDE PLATE S-B PM
基板ガイドプレート Ｓ − Ｂ ＰＭ
1
34 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
6
35
#04
401-21748 PWB GUIDE S XL
基板ガイド Ｓ ＸＬ
3
36
#04
400-40565 Z01 LOWHEAD M3-6
低頭ねじ Ｍ ３−０６
9
37
#04
401-21749 PWB GUIDE PLATE S-A XL
基板ガイドプレート Ｓ − Ａ ＸＬ
2
38
#04
401-21750 PWB GUIDE PLATE S-B XL
基板ガイドプレート Ｓ − Ｂ ＸＬ
1
39
#04
SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
9
40 401-21744 PWB GUIDE S-A PM
基板ガイド Ｓ − Ａ ＰＭ
1
41 401-21745 PWB GUIDE S-B PM
基板ガイド Ｓ − Ｂ ＰＭ
1
42 400-40565 Z01 LOWHEAD M3-6
低頭ねじ Ｍ ３−０６
6
43 401-21746 PWB GUIDE PLATE S-A PM
基板ガイドプレート Ｓ − Ａ ＰＭ
1
44 401-21747 PWB GUIDE PLATE S-B PM
基板ガイドプレート Ｓ − Ｂ ＰＭ
1
45 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
6
46
#04
401-21748 PWB GUIDE S XL
基板ガイド Ｓ ＸＬ
3
47
#04
400-40565 Z01 LOWHEAD M3-6
低頭ねじ Ｍ ３−０６
9
48
#04
401-21749 PWB GUIDE PLATE S-A XL
基板ガイドプレート Ｓ − Ａ ＸＬ
2
49
#04
401-21750 PWB GUIDE PLATE S-B XL
基板ガイドプレート Ｓ − Ｂ ＸＬ
1
50
#04
SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
9
51
#05
400-47774 STOP-L SENSOR ASM
ストップ Ｌ センサ組
1
52
#06
400-47777 STOP-R SENSOR ASM
ストップ Ｒ センサ組
1
53 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
2
- 143 -
72.PLACEMENT MONITOR COMPONENTS(3)
プレースメントモニタ関係（３）
9
39
40
2
16
18
7
10
11
4
3
6
18
17
18
19
1
5
12
27
8
21
24
25
26
28
29
30
31
20
37
35
36
38
37
37
4
13
14
15
22
23
23
32
34
33
43
46
44
45
50
47
56
5552
51
49
48
54
53
60
57
59
4241
