- 13 -

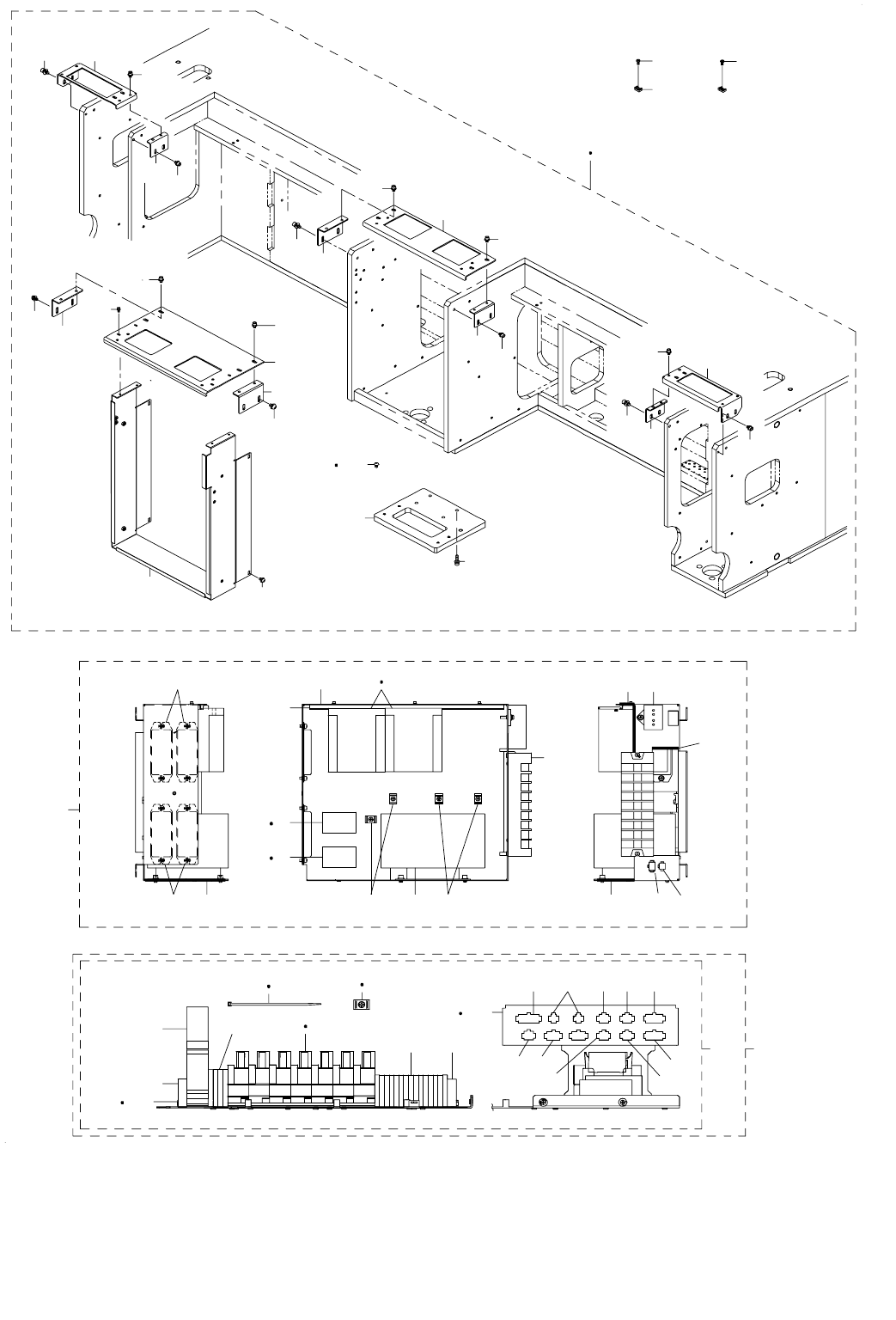

7. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5)
ベースフレーム電装関係（５）
A2
A1
432
1
9
8
7
6
5
4
3
2
1
CN2
CN3
SP
TB1
K1
K2
TF
RL 1
RF3RF 4
RF1
RF 2
SERI AL NO.
Re v . * *
98
12
12 9 9
9
567
9
13
414
5
6
7
8
10
11
15
3
2
1
27
28
29
20
32
21
33
16
17
31
RL 2
A1
A2
7 8
14
23
22
23
19
19
19
24
19
19
19
19
20
18
19
29
30
20
20
19
19
30
26
25
36
35
34
37
57
38
52
54
55
56
50
51
53
54
46
38
44
4548
47 49
4340
40
39
41
41404242
- 14 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-22663 AC POWER INPUT UNIT
ＡＣ 入力ユニット
1
2 401-22971 AC_INPUT_PLATE
ＡＣ 入力プレート
(1)
3 HK-0826500-90 BLOCK TERMINAL
端子台
(1)
4 401-22818 AC TRANS
ＡＣ トランス
(1)
5 HA-0062000-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
6 HA-0062000-10 MAGNETIC CONTACTOR
端子カバー
(2)
7 HB-0017500-00 RELAY
リレー
(2)
8 HB-0005800-10 RELAY
リレー止め金具
(2)
9 HX-0009600-0A GROMMET
エッジングブッシュ
(1.03)
10 401-22353 AC INPUT 09A CABLE ASM
ＡＣ 入力０９ Ａ ケーブル組
(1)
11 401-22660 AC INPUT 26A CABLE ASM
ＡＣ 入力２６ Ａ ケーブル組
(1)
12 400-92773 AC INPUT RF ASM
ＡＣ 入力 ＲＦ 組
(1)
13 401-22662 AC INPUT SP-A ASM
ＡＣ入力ＳＰ−Ａ組
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 400-47145 DIN_RAIL
ディンレール
(1)
16 400-94080 BASE_SUPPORT_ASM
ベースサポート組
1
17
#01
400-94189 BASE_SUPPORT_ASM_XL
ベースサポート組 ＸＬ
1
18 400-93505 BASE_SUPPORT_CA
ベースサポート ＣＡ
(2)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
(40)
20 400-92123 BASE_SUPPORT_CB
ベースサポート ＣＢ
(4)
21 SM-3061052-TN SCREW M6 L=10
マルネジ Ｍ ６ Ｌ ＝１０
(52)
22 400-93507 BASE_SUPPORT_SA2
ベースサポート＿ ＳＡ ２
(2)
23 400-93508 BASE_SUPPORT_SB
ベースサポート＿ ＳＢ
(4)
24 400-93506 BASE_SUPPORT_SA1
ベースサポート＿ ＳＡ １
(2)
25
#01
400-92156 COVER_SUPPORT_C_XL
カバーサポートＣ＿ＸＬ
(2)
26
#01
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
27
#01
400-92157 COVER_SUPPORT_CU_XL
カバーサポート ＣＵ ＿ ＸＬ
(2)
28
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
29
#01
SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
30
#01
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
31
#01
400-92075 COVER_SUPPORT_PLATE_U_XL
カバーサポートプレートＵ＿ＸＬ
(4)
32
#01
SL-6062592-TN SCREW
座金付き六角穴ボルト
(16)
33
#01
SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(56)
34 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝８
52
35 HX-0029400-00 FIXED BASE
固定ベース
52
36 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝８
52
37
#02
400-94054 SAFETY_UNIT_BODY_ASSY
セーフティユニット本体組
2
38 400-47142 SAFETY_UNIT_ASM
セーフティユニット組
(1)
39 400-70405 SAFETY UNIT CBL 05 ASM
セーフティユニットケーブル０５組
(1)
40 400-70402 SAFETY UNIT CBL 02 ASM
セーフティユニットケーブル０２組
(1)
41 400-70403 SAFETY UNIT CBL 03 ASM
セーフティユニットケーブル０３組
(1)
42 400-70401 SAFETY UNIT CBL 01 ASM
セーフティユニットケーブル０１組
(1)
43 400-70406 SAFETY UNIT CBL 06 ASM
セーフティユニットケーブル０６組
(1)
44 HB-0013900-00 RELAY
リレー
(7)
45 HB-0013900-10 RELAY SOCKET
リレー用ソケット
(7)
46 HB-0015800-00 RELAY
リレー
(1)
47 HK-0696500-10 BLOCK TERMINAL
端子台
(15)
48 HK-0692500-10 BLOCK TERMINAL
端子台
(4)
49 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(2)
50 EA-9500B01-00 CABLE BAND
束線バンド
(30)
51 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(30)
52 400-47132 SAFETY_FRONT_COVER_CE
セーフティフロントカバー ＣＥ
(1)
53 400-47145 DIN_RAIL
ディンレール
(1)
54 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(11)
55 HX-0029400-00 FIXED BASE
固定ベース
(2)
56 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝８
(2)
57 400-70396 SAFETY UNIT CBL 45 ASM
セーフティユニットケーブル４５組
(1)
- 15 -

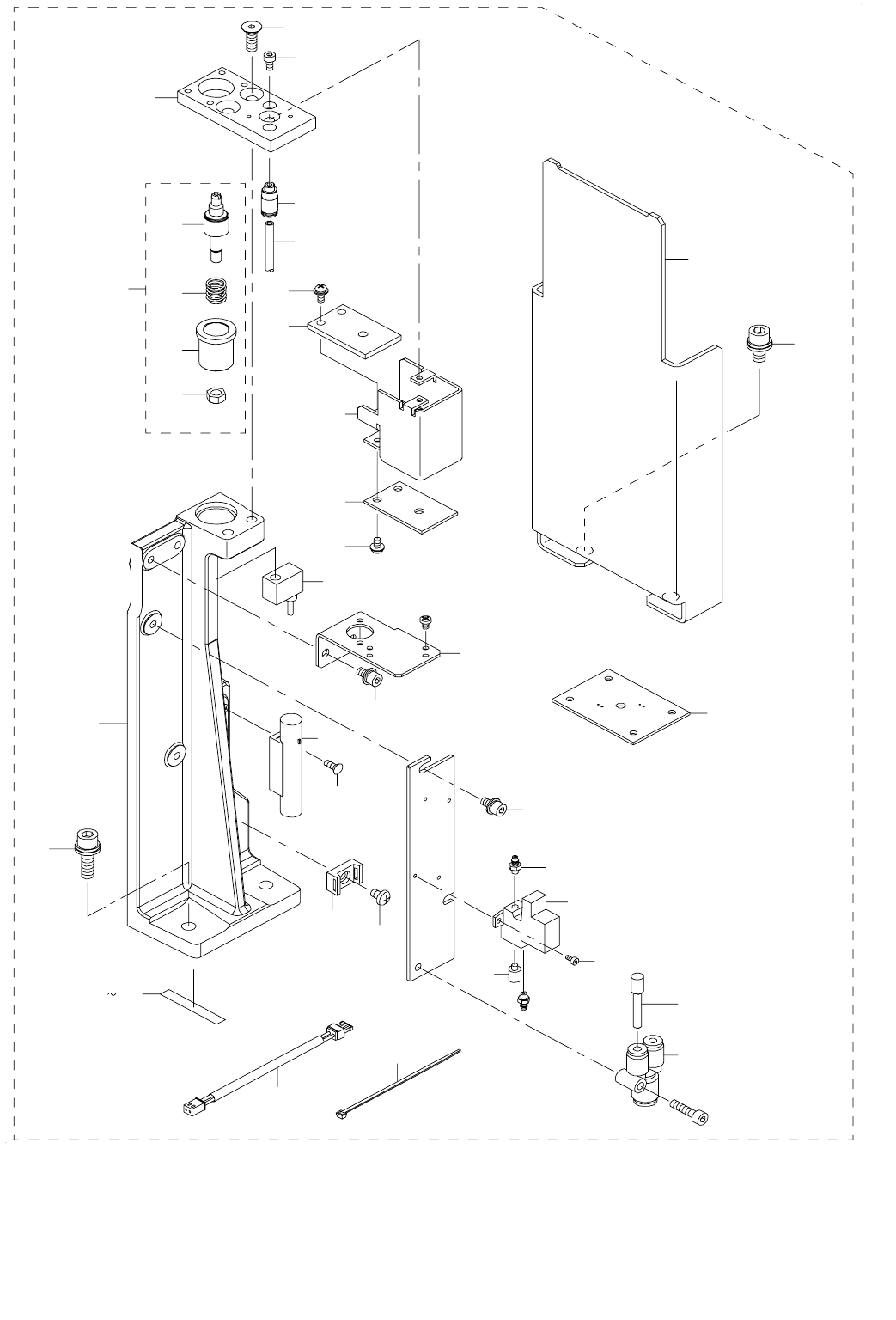

8. CAL BLOCK COMPONENTS
ＣＡＬ ブロック関係
6
10
8
11
16
15
14
13
5
12
4
7
9
43
2
18
20
22
23
25
24
27
29
30
31
25
26
32
33
17
3
21
28
19
40
42
37
38
39
36
35
34
1
