- 47 -

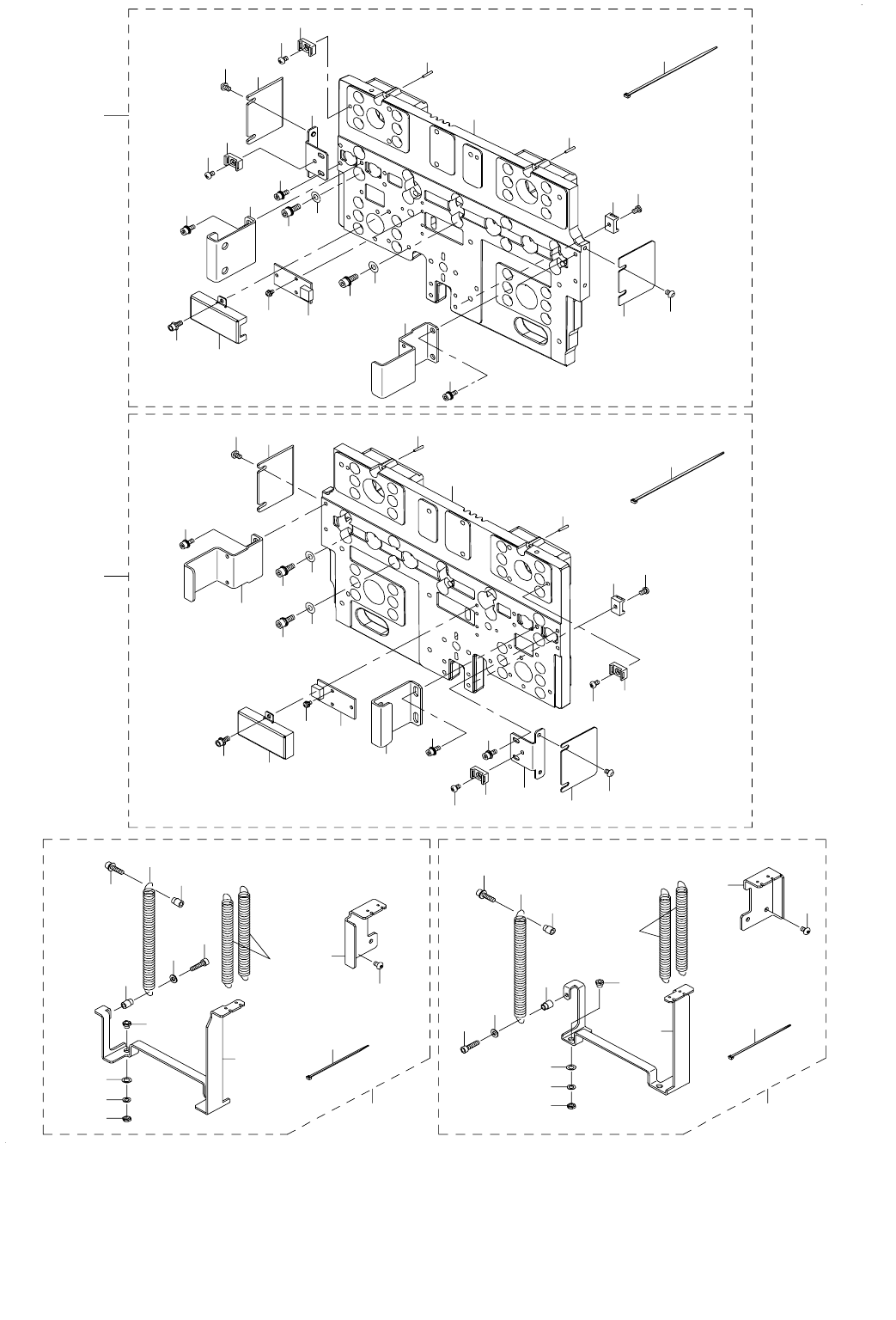

24.HEAD COMPONENTS (2)
ヘッド関係（２）
3
3
9
7
17
34
34
36
23
26
8
9
26
16
32
24
19
18
55
43
59
46
47
62
50
41
52
61
42
40
49
48
52
48
45
65
56
54
58
64
63
54
63
66
60
57
44
51
39 53
1
20
14
22
12
4
2
11
10
13
15
13
6
5
6
5
5
6
33
31
30
29
28
29
21
35
27
23
36
38
25
35
21
23
36
28
12
2
4
37
- 48 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-04574 XM_BASE_A_ASSY
ＸＭ ベース Ａ 組
2
2 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
(10)
3 PH-0200122-C0 PARALLAL PIN
平行ピン
(2)
4 SL-6052092-TN SCREW
座金付き六角穴ボルト
(10)
5 HX-0029400-00 FIXED BASE
固定ベース
(5)
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(5)
7 400-47317 HEAD_HANDLE
ヘッドハンドル
(1)
8 400-70016 SP_GUARD_HANDLE
ＳＰ ガードハンドル
(1)
9 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
10 401-04594 LINEAR_SCRAPER_X_BRACKET
リニアスクレーパ Ｘ ブラケット
(1)
11 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
12 400-70508 LINEAR_SCRAPER_XC
リニアスクレーパ ＸＣ
(2)
13 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
14 401-04593 TEMPERATURE SENSOR COVER
温度センサカバー
(1)
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
16 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(5)
17 401-04579 XM_BASE_A
ＸＭ ベース Ａ
(1)
18 400-29824 TEMPERATURE SENSOR PCB ASM
温度センサ基板組
(1)
19 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
20 401-04575 XM_BASE_B_ASSY
ＸＭ ベース Ｂ 組
2
21 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
(10)
22 401-04594 LINEAR_SCRAPER_X_BRACKET
リニアスクレーパ Ｘ ブラケット
(1)
23 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(5)
24 400-47317 HEAD_HANDLE
ヘッドハンドル
(1)
25 400-70016 SP_GUARD_HANDLE
ＳＰ ガードハンドル
(1)
26 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
27 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
28 400-70508 LINEAR_SCRAPER_XC
リニアスクレーパ ＸＣ
(2)
29 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
30 400-29824 TEMPERATURE SENSOR PCB ASM
温度センサ基板組
(1)
31 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3)
32 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(5)
33 401-04580 XM_BASE_B
ＸＭ ベース Ｂ
(1)
34 PH-0200122-C0 PARALLAL PIN
平行ピン
(2)
35 SL-6052092-TN SCREW
座金付き六角穴ボルト
(10)
36 HX-0029400-00 FIXED BASE
固定ベース
(5)
37 401-04593 TEMPERATURE SENSOR COVER
温度センサカバー
(1)
38 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
39 401-20733 HEAD_UP_SPRING_ASSY_L
ヘッド ＵＰ スプリング組 Ｌ
2
40 EA-9500B01-00 CABLE BAND
束線バンド
(1)
41 WZ-0541510-KP WAVED WASHER 5.4X9.0X0.3
波形座金 ５．４ Ｘ ９ Ｘ ０．３
(2)
42 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
43 400-70021 SP_SUPPORT_L
ＳＰ サポート Ｌ
(1)
44 400-72344 RELEASE_BAR_L
リリースバー Ｌ
(1)
45 400-70017 HEAD_UP_SPRING_S
ヘッドアップ ＳＰ ＿ Ｓ
(1)
46 400-70018 HEAD_UP_SPRING_C
ヘッドアップ ＳＰ ＿ Ｃ
(2)
47 400-54879 CYLINDER NUT
シリンダナット
(2)
48 400-56921 SPRING STUD
スプリングスタッド
(2)
49 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
50 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(1)
51 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
52 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(3)
53 401-20734 HEAD_UP_SPRING_ASSY_R
ヘッド ＵＰ スプリング組 Ｒ
2
54 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(3)
55 EA-9500B01-00 CABLE BAND
束線バンド
(1)
56 WZ-0541510-KP WAVED WASHER 5.4X9.0X0.3
波形座金 ５．４ Ｘ ９ Ｘ ０．３
(2)
57 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
58 400-70022 SP_SUPPORT_R
ＳＰ サポート Ｒ
(1)
59 400-72345 RELEASE_BAR_R
リリースバー Ｒ
(1)
60 400-70017 HEAD_UP_SPRING_S
ヘッドアップ ＳＰ ＿ Ｓ
(1)
61 400-70018 HEAD_UP_SPRING_C
ヘッドアップ ＳＰ ＿ Ｃ
(2)
62 400-54879 CYLINDER NUT
シリンダナット
(2)
63 400-56921 SPRING STUD
スプリングスタッド
(2)
64 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
65 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(1)
66 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
- 49 -
25.HEAD RELATED COMPONENTS
ヘッド周り関係
63
21
22
24
23
85
85
85
27
29
35
32
22
36
20
26
25
3
2
36
D
28
33
31
28
28
30
83
19
50
52
52
52
51
51
51
A
50
54
53
54
84
D
36
34
1
90
3
2
4
5
8
8
9
10
11
7
13
13
13
12
14
14
15
16
8
15
16
17
24
23
18
48
56
55
57
58
60
61
62
64
69
70
70
68
72
78
71
75
74
73
76
67
78
76
77
65
2
3
79
79
59
59
A
B
C
B
C
8
50
85
88
87
86
89
121
122
119
120
103
119
120
118
104
104
108
109
94
106
101
110
102
107
127
105
117
123
124
125
126
99
111
116
98
96
97
95
6
92
82
81
80
93
E
78
66
49
49
49
91
E
100
44
40
43
44
41
38
40
40
44
47
46
43
40
42
41
44
42
40
42
39
37
40
106
