- 54 - NOTE( 注記 ) #0 1....TYPE XL ＸＬ 仕様 #02....EXCEPT TY PE XL ＸＬ 仕様を除 く *I NSTAL LATIO N POS ITION AND DIRE CTIO N VA RY IF THE PWB TRAN SFER REFERENCE IS DIFFERENT. 基板搬送基準が異 なると取付位 置、方向が変わります。 REF.NO NOTE PART NO D E S…
- 53 -

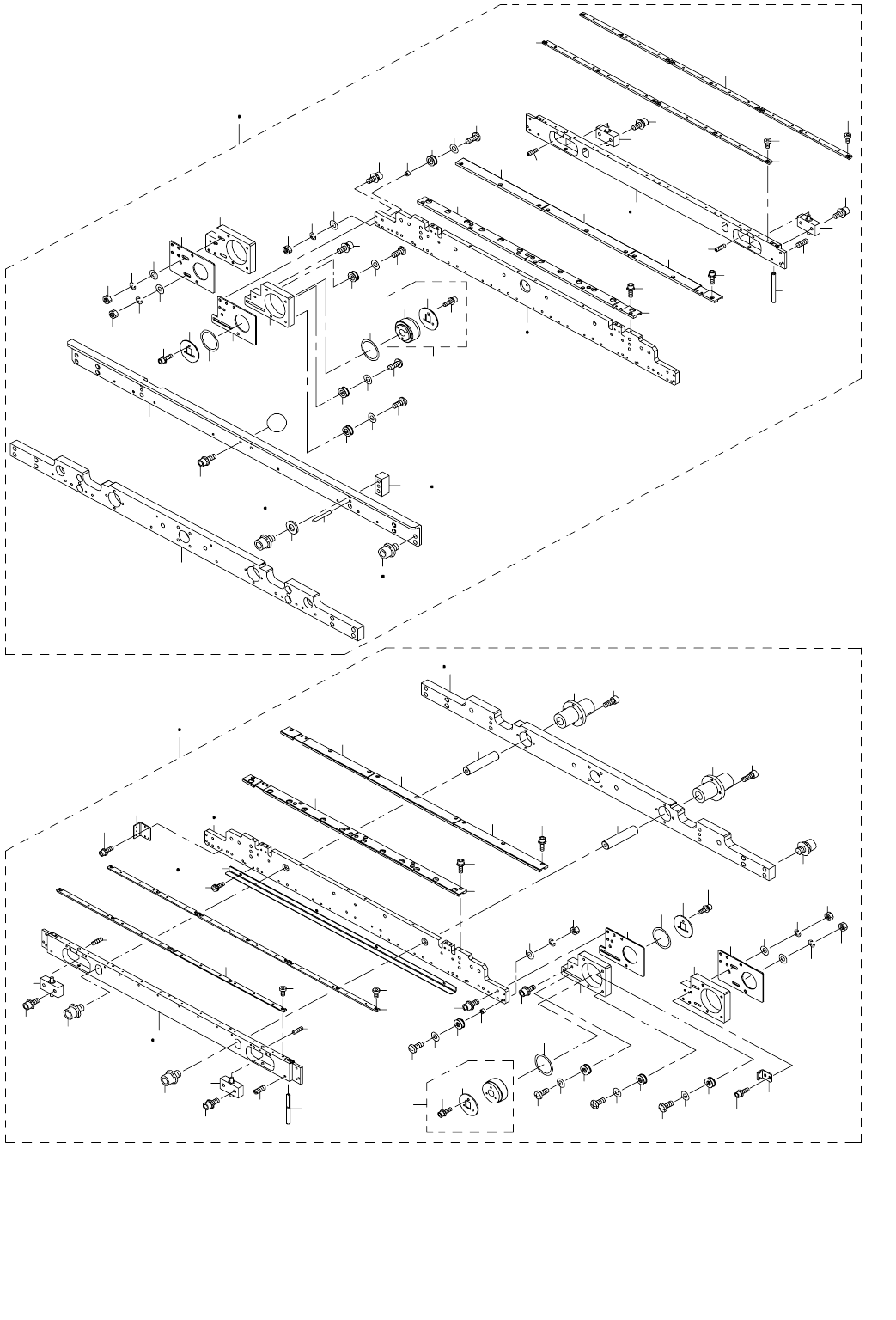

27.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
40 41
3
4
3
5
42
8
7
9
15
6
13
14
16
19
17
20
12
24
22
22
18
22
22
26
23
23
25
27
28
29
30
32
31
34
33
53
1
2
85
85
86
86
87
100
88
88
90
94
96
95
97
98
84
99
106
116
117
60
61
65
65
66
66
65
65
67
68
69
70
71
72
77
75
74
76
36
80
112
81
82
83
92
93
81
92
83
89
82
34
73
63
62
35
58
59
91
6
43
44
45
45
46
47
4
51
50
52
49
48
51
50
52
102
101
103
103
104
107
108
111
110
109
111
110
109
105
79
78
77
113
115
114
115
37
39 55
41
A
11 57
38 54
10
56
21
21
21
21
64
64
64
64
- 54 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
#02....EXCEPT TYPE XL ＸＬ 仕様を除く
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46866 CONVEYOR_RAIL_FS_ASM
コンベアレール ＦＳ 組
2
2
#01
400-94143 CONVEYOR_RAIL_FS_ASM_XL
コンベアレール ＦＳ 組＿ ＸＬ
2
3 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
4 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
5 400-46909 CONVEYOR_RAIL_S
コンベアレール Ｓ
(1)
6 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
7 400-46907 PWB_GUIDE S-A
ＰＷＢガイドＳ−Ａ
(4)
8 400-46908 PWB_GUIDE S-B
ＰＷＢガイドＳ−Ｂ
(1)
9 400-40565 Z01_LOWHEAD_M3-6
低頭ねじ Ｍ ３−６
(6)
10 PH-0500400-C0 PARALLEL PIN
平行ピン ５ Ｘ ４０
(2)
11
#01
SL-6062592-TN SCREW
座金付き六角穴ボルト
(4)
12 400-46911 PWB_GUIDE_PLATE_S-A
ＰＷＢガイドプレートＳ−Ａ
(1)
13 400-46912 PWB_GUIDE_PLATE_S-B
ＰＷＢガイドプレートＳ−Ｂ
(1)
14 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(6)
15 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
16 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
17 400-46914 PULLEY_SUPPORT_GUIDE_S
プーリサポートガイド Ｓ
(1)
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
19 400-46915 PULLEY_SUPPORT_PLATE_S
プーリサポートプレート Ｓ
(1)
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
21 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(8)
22 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(8)
23 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(6)
24
#02
SM-4041401-SC SCREW M4X0.7 L=14
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(1)
25
#02
400-46934 PULLEY_SPACER_B
プーリスペーサ Ｂ
(1)
26 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
27 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
28 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
29 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
30 400-46868 DRIVE_PULLEY_ASM
ドライブプーリ組
(1)
31 400-46942 DRIVE_PULLEY
ドライブプーリ
(1)
32 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
33 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
34 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
35 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
36 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
37 401-22962 SUPPORT_PLATE_S_CAL
サポートプレート＿Ｓ＿ＣＡＬ
(1)
38 400-46906 RAIL_SUPPORT_SPACER
レールサポートスペーサ
(2)
39 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(4)
40 400-46910 RAIL_GUIDE_S
レールガイド Ｓ
(1)
41
#01
400-92002 RAIL_GUIDE_S_XL
レールガイド Ｓ ＿ ＸＬ
(1)
42
#01
400-92001 CONVEYOR_RAIL_S_XL
コンベヤレールＳ＿ＸＬ
(1)
43
#01
400-92000 PWB_GUIDE_S_XL
ＰＷＢガイドＳ＿ＸＬ
(3)
44
#01
400-40565 Z01_LOWHEAD_M3-6
低頭ねじ Ｍ ３−６
(9)
45
#01
400-92003 PWB_GUIDE_PLATE_S-A_XL
ＰＷＢ ガイドプレート Ｓ-Ａ ＿ ＸＬ
(2)
46
#01
400-92004 PWB_GUIDE_PLATE_S-B_XL
ＰＷＢ ガイドプレート Ｓ-Ｂ ＿ ＸＬ
(1)
47
#01
SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(9)
48
#01
400-92006 PULLEY_SUPPORT_GUIDE_S_XL
プーリサポートガイドＳ＿ＸＬ
(1)
49
#01
400-92007 PULLEY_SUPPORT_PLATE_S_XL
プーリサポートプレートＳ＿ＸＬ
(1)
50
#01
WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
51
#01
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
52
#01
NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
53
#01
400-92005 SUPPORT_PLATE_S_XL
サポートプレートＳ＿ＸＬ
(1)
54
#01
400-46906 RAIL_SUPPORT_SPACER
レールサポートスペーサ
(4)
55
#01
SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(8)
56
#02
WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(8)
57 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
58 400-46867 CONVEYOR_RAIL_RS_ASM
コンベアレール ＲＳ 組
2
59
#01
400-94144 CONVEYOR_RAIL_RS_ASM_XL
コンベアレール ＲＳ 組＿ ＸＬ
2
60 400-46914 PULLEY_SUPPORT_GUIDE_S
プーリサポートガイド Ｓ
(1)
61 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
62 400-46915 PULLEY_SUPPORT_PLATE_S
プーリサポートプレート Ｓ
(1)
63 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
64 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(8)
65 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(8)
66 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(6)
67
#02
SM-4041401-SC SCREW M4X0.7 L=14
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(1)
68
#02
400-46934 PULLEY_SPACER_B
プーリスペーサ Ｂ
(1)
69 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
70 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
71 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
72 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
73 400-46868 DRIVE_PULLEY_ASM
ドライブプーリ組
(1)
74 400-46942 DRIVE_PULLEY
ドライブプーリ
(1)
75 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
76 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
77 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
78 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
79 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
80 400-46913 SUPPORT_PLATE_S
サポートプレート Ｓ
(1)
81 400-46949 GUIDE_SHAFT
ガイドシャフト
(2)
82 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
83 SB-8160006-00 BEARING
ころがり軸受
(2)
84 400-46910 RAIL_GUIDE_S
レールガイド Ｓ
(1)
85 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
86 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
87 400-46909 CONVEYOR_RAIL_S
コンベアレール Ｓ
(1)
88 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
89 400-46907 PWB_GUIDE S-A
ＰＷＢガイドＳ−Ａ
(1)
90 400-46908 PWB_GUIDE S-B
ＰＷＢガイドＳ−Ｂ
(1)
91 400-40565 Z01_LOWHEAD_M3-6
低頭ねじ Ｍ ３−６
(6)
92 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
93 SL-6062592-TN SCREW
座金付き六角穴ボルト
(4)
94 400-46911 PWB_GUIDE_PLATE_S-A
ＰＷＢガイドプレートＳ−Ａ
(1)
95 400-46912 PWB_GUIDE_PLATE_S-B
ＰＷＢガイドプレートＳ−Ｂ
(1)
96 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(6)
97 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
98 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
99
#01
400-92002 RAIL_GUIDE_S_XL
レールガイド Ｓ ＿ ＸＬ
(1)
100
#01
400-92001 CONVEYOR_RAIL_S_XL
コンベヤレールＳ＿ＸＬ
(1)
101
#01
400-92000 PWB_GUIDE_S_XL
ＰＷＢガイドＳ＿ＸＬ
(3)
102
#01
400-40565 Z01_LOWHEAD_M3-6
低頭ねじ Ｍ ３−６
(9)
103
#01
400-92003 PWB_GUIDE_PLATE_S-A_XL
ＰＷＢ ガイドプレート Ｓ-Ａ ＿ ＸＬ
(2)
104
#01
400-92004 PWB_GUIDE_PLATE_S-B_XL
ＰＷＢ ガイドプレート Ｓ-Ｂ ＿ ＸＬ
(1)
105
#01
SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(9)
106
#01
400-92033 SAFETY_BAR_XL
セーフティーバー＿ ＸＬ
(1)
107
#01
400-92006 PULLEY_SUPPORT_GUIDE_S_XL
プーリサポートガイドＳ＿ＸＬ
(1)
108
#01
400-92007 PULLEY_SUPPORT_PLATE_S_XL
プーリサポートプレー
トＳ＿ＸＬ
(1)
109
#01
WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
110
#01
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
111
#01
NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
112
#01
400-92005 SUPPORT_PLATE_S_XL
サポートプレートＳ＿ＸＬ
(1)
113
#01
400-92049 BU_PIN_SENSOR_BRACKET_T_XL
ＢＵ ピンセンサブラケットＴ＿ＸＬ
(1)
114
#01
400-92050 BU_PIN_SENSOR_BRACKET_R_XL
ＢＵ ピンセンサブラケットＲ＿ＸＬ
(1)
115
#01
SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
116 E4075-725-000 SAFETY BAR(E)
セイフティバー（Ｅ）
(1)
117 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
- 55 -
28.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
9 10
11
12
7
8
11
12
33
13
16
14
15
15
14
16
17
14
15
15
14
16
33
13
18
19
20
5
6
25
26
27
22
23
24
25
21
23
25
24
18
19
20
15
17
15
16
14
15
14
16
23
25
22
24
14
15
16
14
3
4
28
28
1
2
30
29
30
29
31
31
38
39
47
48
49
50
49
50
45
46
45
46
47
48
36
37
59
63
62
64
59
61
58
59
58
60
58
60
53
54
52
66
67
68
52
65
64
63
62
54
52
53
59
60
59
58
61
59
58
60
67
52
66
68
58
59
60
58
65
40
51
41
42
40
51
56
57
43
44
57
56
58
59
60
34
35
21
32
32
55
55
