第1部 基本篇 第2章 生产
2-23
2-6-2 保存
覆盖保存生产程序。
从菜单栏中单击“文件”/“保存”，则该文件被覆盖保存。
注意
覆盖保存后，原来的文件内容将被删除，敬请注意。
2-6-3 另存为
对编辑后的生产程序需要改变文件夹或指定文件名后保存时，选择此项。
① 单击“文件”/“另存为”。
② 在“另存为”画面中，指定文件夹和文件名，单击“保存”。

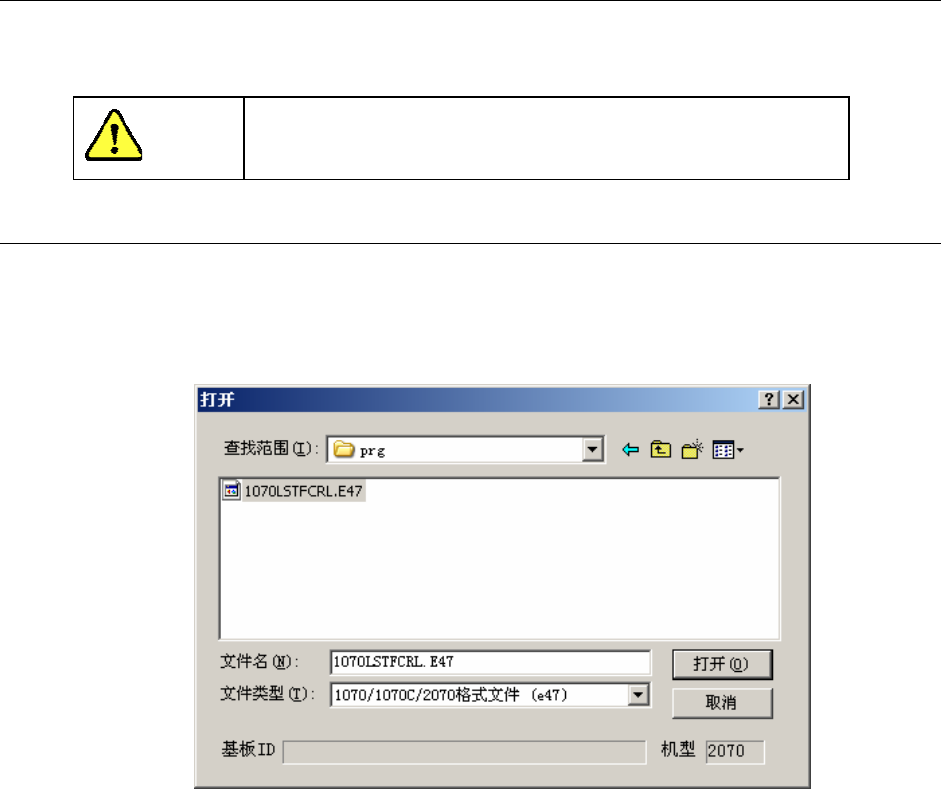

图 2-6-3 文件保存
第1部 基本篇 第2章 生产
2-24
2-7 生产准备
<步骤>
2-7-1 基板的设置
固定基板(定心)的方式有2种。一种是使用定位销的“销基准”法，一种是使用夹杆(X，
Y)的“外形基准”法。
这里要讲述的是，如何在“生产”个别控制画面
※1
设置上述的不同方法。
*1：生产个别控制画面是指：按下“生产”—“传送·I/O 状态”画面内的“个别控制”
按钮，利用其功能来安排传送工作的画面。有关个别控制的详细说明，请参见第 8
章。
（注意）：要启动“生产”功能，需要读入生产程序。
调整传送轨道宽度
调整定心销位置
调整夹杆 X 位置
配置支撑销
外形基准
销基准
第1部 基本篇 第2章 生产
2-25
2-7-1-1 传送部的构成
1. 当为“销基准”时
1) 基板被搬入，IN 传感器①检测出基板后，传送马达⑦将驱动驱动轴⑧，通过传送带开始传送。
同时，挡块⑨将变为 ON。
2) 当基板到达挡块⑨时，被停止传感器③检测出，支撑台面⑫
上升。此时，基板被安装在支撑
台面⑫上的定心销⑪
、支撑销⑭所固定。
3) 固定后，下一块基板同样被送进，在待机传感器⑰
的位置等候。
4) 生产完成后解除固定，开始搬出。
5) 最初的基板在通过 C-搬出传感器④时，挡块⑨再次变为 ON，下一块基板则被固定。
2. 当为“外形基准”时
搬入动作与销基准时相同，在固定时，由挡块⑨、夹杆 X⑩(X 方向)、夹杆 Y⑮
(Y 方向)、支撑销
⑭
固定。
搬出动作与销基准时相同。
★
★
★

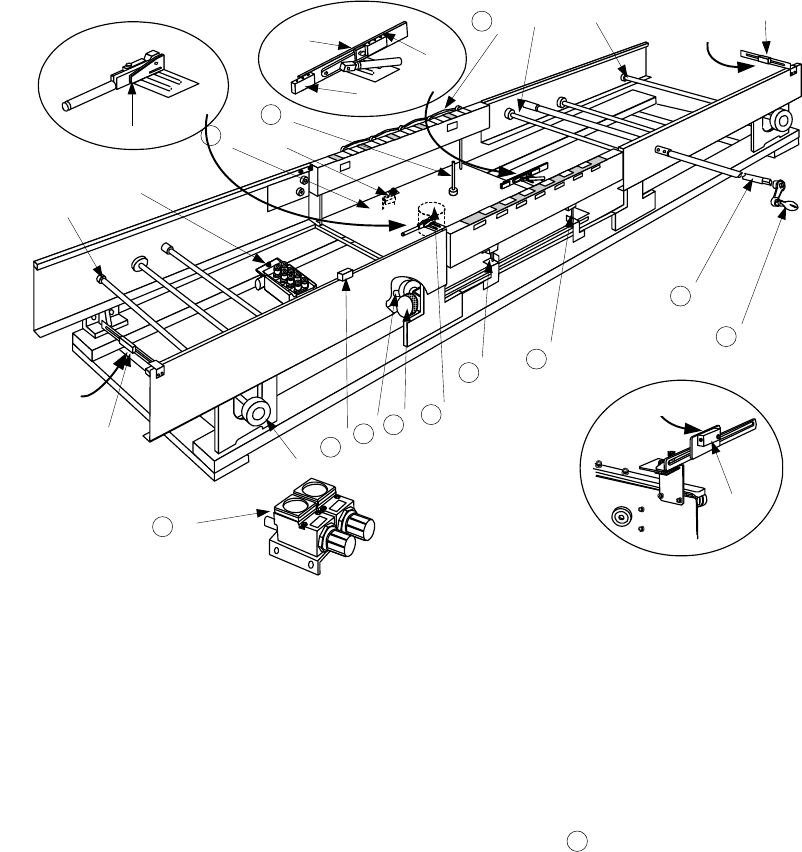

图 2.7.1.1 基板传送
① IN 传感器 ⑧ 驱动轴 ⑮ 夹杆 Y(外形基准用)
② 搬出传感器 ⑨ 挡块 ⑯ 减压阀(外形基准用)
③ 停止传感器 ⑩ 夹杆 X(外形基准用) ⑰ 等待传感器
④ C-OUT 传感器 ⑪ 定心销 ⑱ 调整手柄
⑤ 支撑台原点传感器 ⑫ 支撑台 ⑲ 调整挡块
⑥ 传送电磁阀 ⑬ 马达 ⑳ 调整杆
⑦ 传送马达 ⑭ 支撑销 21 手柄
⑦
⑩
⑨
②
⑧
⑧
⑤
⑥
①
③
④
⑧
15
16
17
18
19
13
11
11
20
21
①
②
14
12
★
★
★
