第1部 基本篇 第2章 生产 2-60 ● 各按钮的功能 “供给” 按下该按钮时，则按 “供给装置顺序”显示。 显示“供给装置顺序”时，在按钮上显示淡蓝色的倒三角标记。 “吸取率” 按下该按钮时，则按“吸取率最差顺序” 、 “吸取率最佳顺序”显示。 显示“吸取率最差顺序”时，在按钮上显示淡蓝色的倒三角标记。 显示“吸取率最佳顺序”时，在按钮上显示淡蓝色的三角标记。 “(C/B)” 按下该按钮则按“识别率最差顺序”来显示。 显示“识别率最…
第1部 基本篇 第2章 生产
2-59
③ 吸取率
显示“各供给装置的吸取率(吸取率＝吸取数量/(吸取数量＋吸取错误数量))”。
◇ 显示画面通常按“吸取率最差”的顺序来显示。(参见图 2-9-1-4)
图 2.9.1.4 吸取率显示画面(按最差顺序排列的显示例)
No. 项目 内容
１
供给 各种供给的位置。
２
通道 采用管式送料器时，为通道编号。采用 DTS 时为托盘编号。
３
元件名 显示元件名。
４
总吸取数(A) 吸取数＋吸取错误数量
５
吸取数(B) 吸取成功元件数。
６
贴片数(C) 贴片成功元件数。
７
吸取出错 吸取失败次数。
８
吸取率
(B/A)
吸取成功比率。
吸取率＝吸取数/(吸取数＋吸取错误数)
９
(C/B) 贴片数/吸取数
第1部 基本篇 第2章 生产
2-60
● 各按钮的功能
“供给” 按下该按钮时，则按 “供给装置顺序”显示。
显示“供给装置顺序”时，在按钮上显示淡蓝色的倒三角标记。
“吸取率” 按下该按钮时，则按“吸取率最差顺序”、“吸取率最佳顺序”显示。
显示“吸取率最差顺序”时，在按钮上显示淡蓝色的倒三角标记。
显示“吸取率最佳顺序”时，在按钮上显示淡蓝色的三角标记。
“(C/B)” 按下该按钮则按“识别率最差顺序”来显示。
显示“识别率最差顺序”时，在按钮上显示淡蓝色的倒三角标记。
“合计” 按下该按钮则将全部供应装置作为对象显示。
“前侧” 按下该按钮则将前侧送料器供应装置作为对象显示。
“后侧” 按下该按钮则将后侧送料器供应装置作为对象显示。
“托盘” 按下该按钮则将托盘供应装置作为对象显示。
“MTC” 按下该按钮则将 MTC 供应装置作为对象显示。
“MTS” 按下该按钮则将 MTS 供应装置作为对象显示。
● 数据的更新
◆ 生产中(生产运行正在进行)：生产中，不更新数据。若按下各按钮或重新显示画面，则
数据被更新，显示如图 2-9-1-4 所示的吸取率最差顺序。
◆ 生产暂时停止中：数据被自动更新，显示如图 2-9-1-4 所示的吸取率最差顺序。
4) 生产管理信息的管理
① 清除
生产管理信息可以用菜单栏的“窗口”/“生产管理信息”/“清除”来清除。
② 生产管理信息的保存
退出生产后，可通过执行“文件”中的“保存”、“另存为”，按各文件分别保存生产管理信
息。
此外，退出生产时，会出现提示，确认后，保存该生产程序，从而保存生产管理信息。
③ 生产管理信息显示的切换
显示生产管理信息的综合、前面、后面、托架(或 DTS)、MTC、MTS 时，在画面的下部显示
有“综合”、“前面”、“后面”、“托架”(或 DTS)、“MTC”、“MTS”、“清除”的选择按钮。通
过点击这些按钮，可以显示、清除各种生产管理信息。
第1部 基本篇 第2章 生产
2-61
2-9-2 生产信息
显示每1张基板的操作节拍、总贴片率、总吸取率、真空值的信息。
1) 生产信息显示条件
① 当生产模式为基板生产时。
② 总贴片率与总吸取率将在下一次生产时，以上一次的显示数据为基础累计计算。
此外，若想进行全新显示，需清除上一次的生产管理信息。
2) 生产信息显示画面
从菜单栏中单击“窗口”/“生产信息”，显示如下画面。

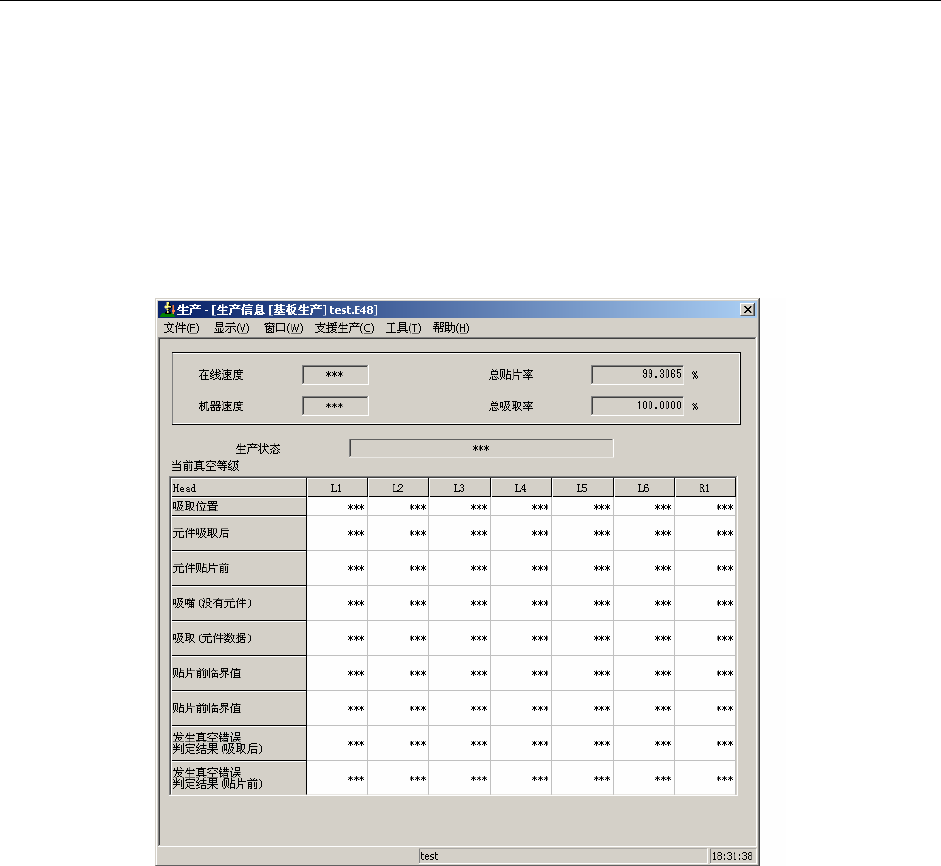

图 2.9.2.1 生产信息
