第 1 部 基本编 第 2 章 生产
2-93

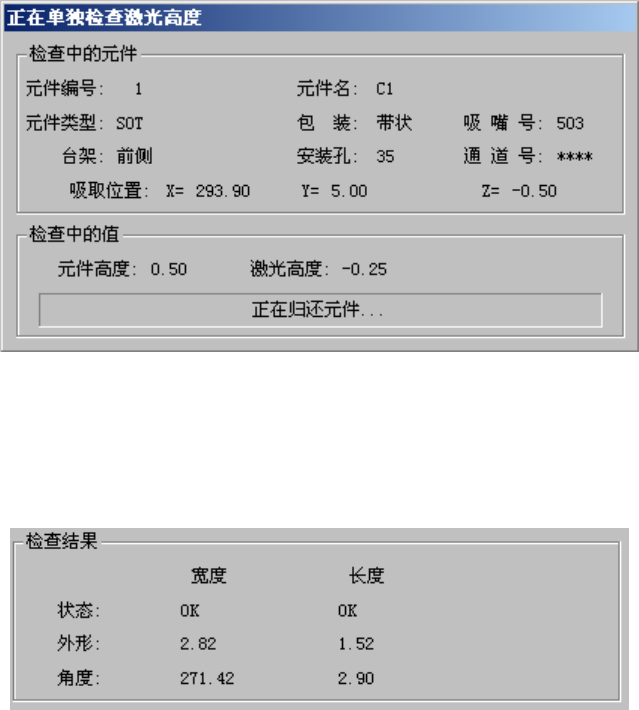

激光高度单独检查中显示如下画面。
显示进行连续检查的元件内容/吸取位置/激光高度，显示依次进行中的处理内容。
图 2.10.6.2.13 正在单独检查激光高度
检测结束后显示结果。显示内容与检查时的含义相同。
图 2.10.6.2.14 激光高度检查结果
2-10-6-3 VCS脏污检查
进行 VCS 脏污检查。请详见《第 8 章 机器设置》的说明。
第 1 部 基本篇 第 2 章 生产
2-94
2-11 生产时的各种处理
2-11-1 元件用尽
当从带式送料器、管式送料器吸取元件时，如果发生重试超次，或当元件剩余数量为0时，需
要进行以下的元件用尽处理。
请补充元件或解除重试超次的原因(补充元件剩余数量等)后再开始生产。
2-11-1-1 元件用尽处理
1) 信号灯呈黄色闪烁(JUKI 标准设定)
2) 处理的继续
对能够贴片的其他部分进行贴片。
如果有替代的送料器,则从下一吸取贴片循环开始，使用替代送料器。
但是，若已选中操作选项中的“无元件供给时暂停”，则显示如图2.11.1.1的画面，则机器
暂停。

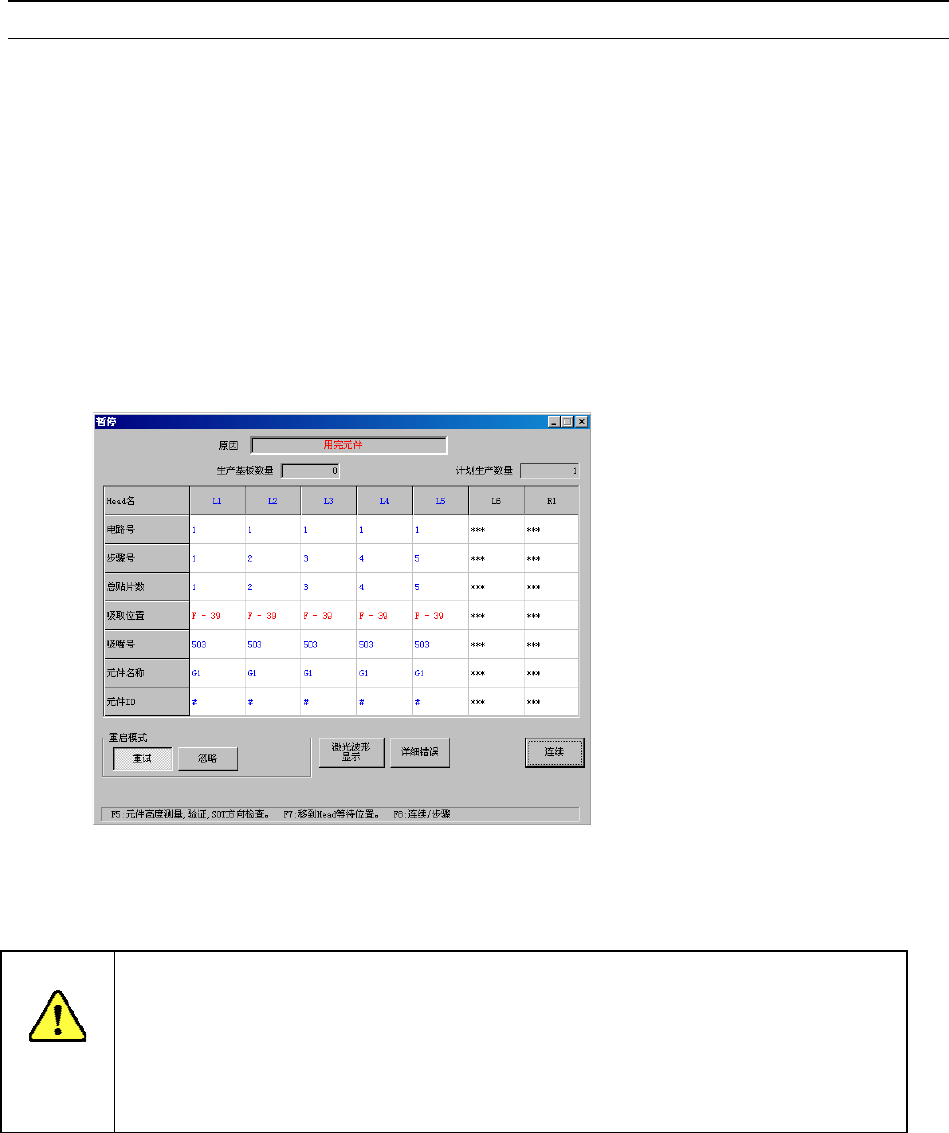

图 2.11.1.1 元件用尽(显示例.KE
-2080)
按<START>开关开始生产，按<STOP>开关显示信息，停止生产。
注意
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
第 1 部 基本篇 第 2 章 生产
2-95
3) 重启生产模式
重启生产动作的方法有“重试”和“跳过”两种。
表 2.11.1.1 重启生产时的模式动作
重启模式 重启生产时的动作
重试 查找所有元件用尽的元件的替代送料器，如果所有送料器的元件都已用尽，
则在补满所有的送料器后，从该吸取贴片循环开始,重新开始生产。
跳过 跳过已用尽的元件，从下一个吸取循环重新开始生产。
4) 操作选项的动作
操作选项的选择项目 元件用尽时的动作内容
元件用尽时，测量元件高度。
测定已用尽的芯片、圆筒形芯片的元件高度后，重新开
始生产动作。
无元件暂停后，重新运行时进行
SOT 方向检查
对元件用完的 SOT 元件进行 SOT 方向检查后，再开始生
产运行。
元件用尽时，进行吸取跟踪。
进行吸取跟踪后重新开始生产动作。

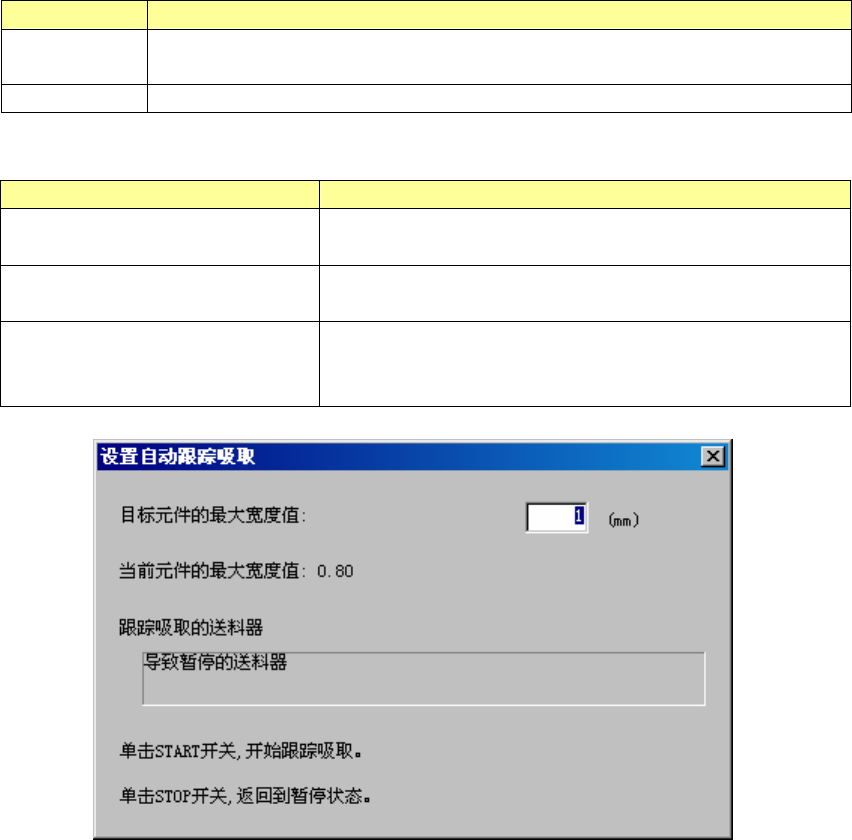

在运行前显示图 2.11.1.2 的自动吸取跟踪设置画面。请
输入运行元件的短边最大值后，按<START>。
图 2.11.1.2 自动吸取跟踪设定画面
