第 1 部 基本篇 第 2 章 生产 2-129 2-11-12-5 生产开始画面 若在生产开始(新生产)处理前画面中选择“贴片跟踪后，重启生产”，则显示生产开始画面， 在生产开始前确认是否开始生产。 图 2 .11.12.5.1 生产开始 按下<START>开关，则重启生产。 按下<STOP>开关，则返回生产空运行状态。 (如果传送通道上基板处于夹紧状态则解除夹紧。) 2-11-12-6 入口、出口传送通道检查…
第 1 部 基本篇 第 2 章 生产
2-128
2-11-12-4 重夹中的画面
在生产开始前处理画面中，如果选择了“运行重夹后生产”，并按下了<START>开关，则将显
示重夹对话框，重夹基板。
搬出动作完成后，如果继续生产，则开始生产。不继续生产时，显示开始生产(新生产)画面。

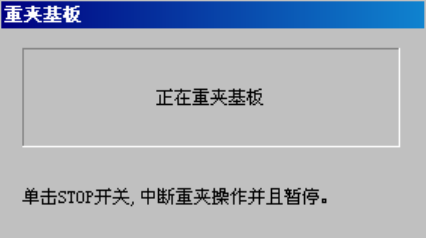

图 2.11.12.4.1 重夹机板
此时，如果按下<STOP>开关，则中断重夹动作，返回生产空运行状态。
第 1 部 基本篇 第 2 章 生产
2-129
2-11-12-5 生产开始画面
若在生产开始(新生产)处理前画面中选择“贴片跟踪后，重启生产”，则显示生产开始画面，
在生产开始前确认是否开始生产。

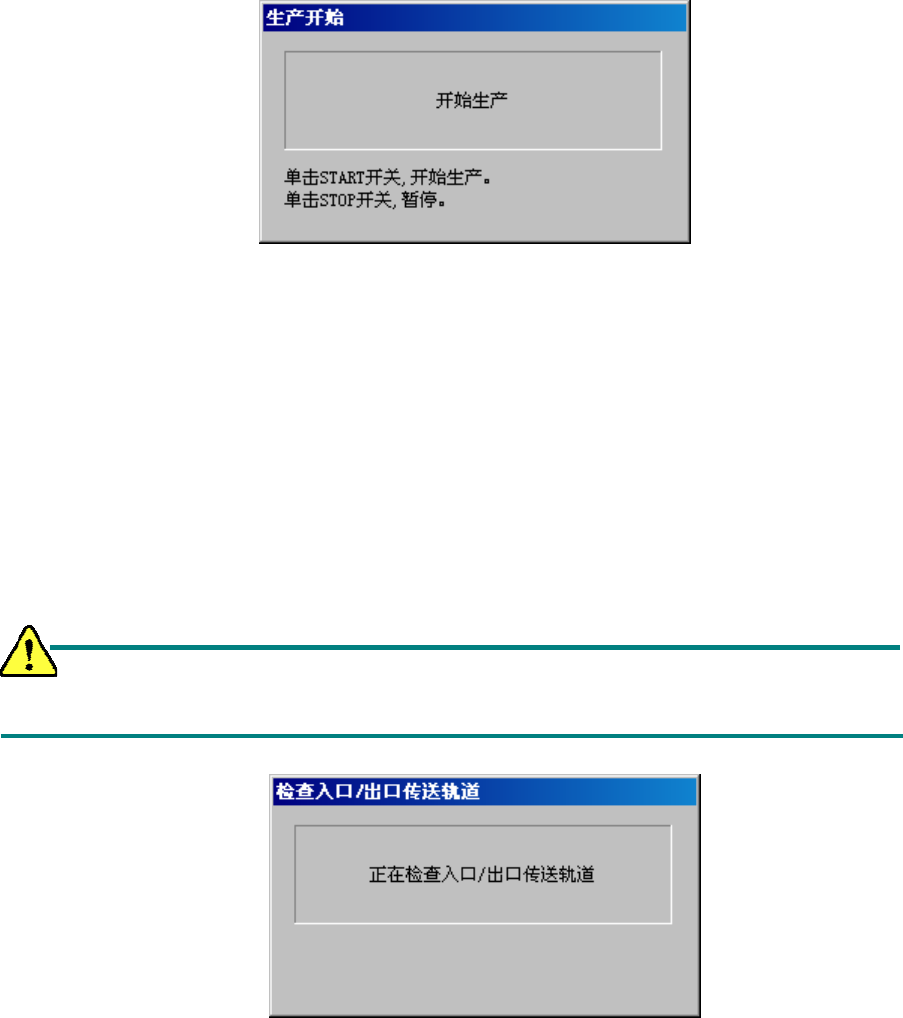

图 2.11.12.5.1 生产开始
按下<START>开关，则重启生产。
按下<STOP>开关，则返回生产空运行状态。
(如果传送通道上基板处于夹紧状态则解除夹紧。)
2-11-12-6 入口、出口传送通道检查画面
生产开始前，如果入口、出口的传送通道上的传感器间残留有基板，将自动设置到传感器上。
但如果不是上次生产中，入口、出口的传送动作中发生错误后的开始生产，则此功能无效。
此外，若基板已经在传感器上时也无效。
如果选中操作选项中“生产(功能2)”的“IN/OUT基板传感器不进行自动检查”，则此功能
在开始生产时不进行基板的检查。
图 2.11.12.6.1 入口、出口传送通道检查
此时，如果按下<STOP>开关，则返回生产空运行状态。
第 1 部 基本篇 第 2 章 生产
2-130
2-11-12-7 基板安装画面
点击生产开始前处理画面显示的”机板传送”按钮，将中间站台上的基板设置到能够重夹的位置。

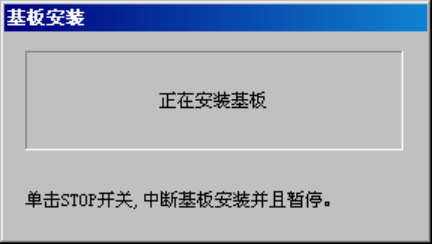

图 2.11.12.7.1 基板设置
此时，如果按下<STOP>开关，则返回生产空运行状态。
