第 1 部 基本篇 第 2 章 生产
2-139
2-11-16 生产开始前确认IC贴片头（CDS）吸嘴分配（仅KE-1080）
因为通过 KE-1080 的 IC 贴片头不能识别吸嘴，在生产开始时要通过 LNC60 的激光贴片头确
认 IC 贴片头使用的吸嘴的分配。在 “操作选项”中选中 “生产开始前确认 IC 贴片头的吸
嘴分配”选项时，此功能有效。没有选中时，即使吸嘴分配的吸嘴有错，因为不进行判别，
有可能造成吸嘴等损坏，要非常注意。
当检测出与吸嘴分配不一致的吸嘴时，在显示错误提示后，将返回生产通过模式。在这种情
况下，请在机器设置中检查吸嘴分配。

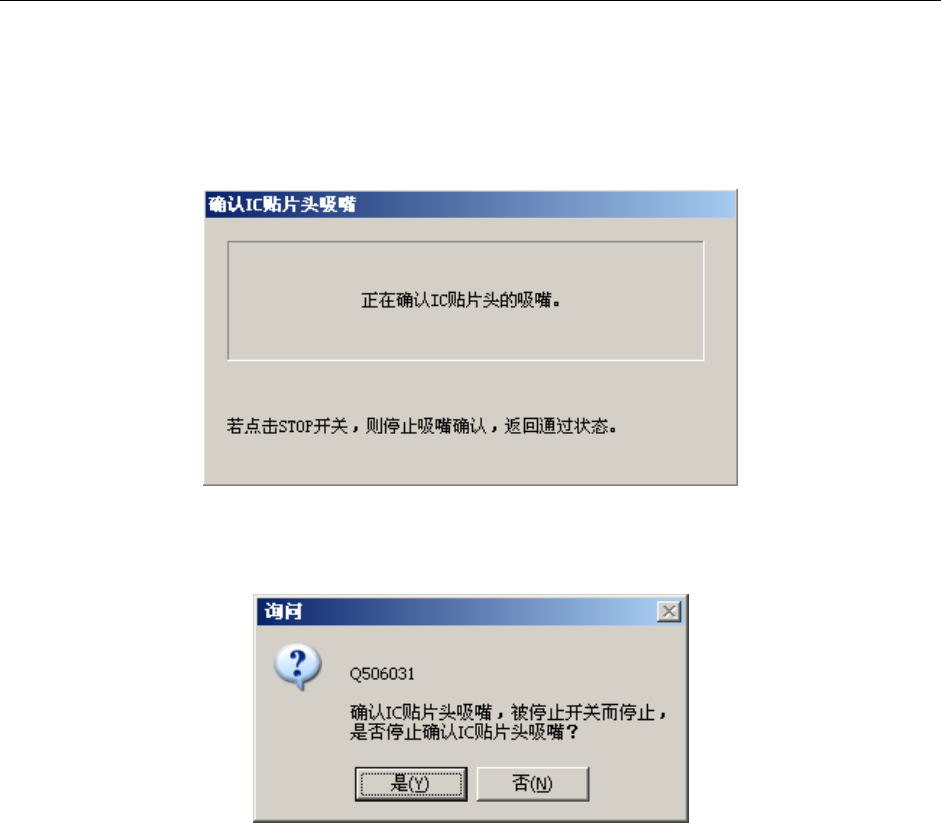

图 2-11-16-1 确认 IC 贴片头吸嘴对话框
在确认 IC 贴片头中按下<STOP>开关时，显示如下询问信息。
图 2-11-16-2 询问是否停止确认 IC 贴片头吸嘴
选择“是”则返回生产通过模式。
选择“否”则继续确认 IC 贴片头吸嘴。
◆ 在IC贴片头，短边3mm以下的元件、CDS检测不出的尖端极细的吸嘴(500号、501号、502号、
503号、509号吸嘴)、异形吸嘴不能使用。
第 1 部 基本篇 第 2 章 生产
2-140
2-11-17 带回了贴片元件
元件贴片后，在吸取位置移动时用激光检查吸嘴尖端部，确认是否带回元件。若发现带回元
件，可能造成贴片错误，会显示错误信息，并结束生产。
图 2.11.17.1 检查带回元件错误信息
选择“确定”后，会显示异常结束生产的信息。
选择“确定”后结束生产。错误发生后，请检查吸嘴尖端是否附着元件。并检查所使用的吸嘴
是否磁化、吸嘴尖端是否沾上焊锡、吸嘴尖端的橡胶是否熔化。
第 1 部 基本篇 第 2 章 生产
2-141
2-12 生产支援
在执行生产动作前，进行各种确认动作。
2-12-1 检查生产程序
开始生产前，进行生产程序的检查。
可参照生产程序检查项目一览表，显示检查结果。
开始生产前点击菜单栏的“生产支援”/“检查生产程序”后，显示检查生产程序画面。
图 2.12.1.1 生产程序确认
