第 1 部 基本篇 第 3 章 维护 3 -7 1) 请目检确认贴片头 单元正面部过滤器箱内的 空气过滤器没 有脏污。 ✎ 检查过滤器脏污的方法 ✎ 在主画面上选择「维护」→「机器自动校准」 ， 再执行「设置组」→「真空校准」 。 （参见「11-2-5 真空校准」 ） 执行结果若有问题，会显示提示，敦促更换。 2) 有脏污时，请更换新过滤器。 1) ｢ 把过滤器箱的「固定螺丝②」拧松，取下 过滤器箱 U ｣ ①。 2) ｢｣ 检查 过滤…
第 1 部 基本篇 第 3 章 维护
3-6
(2)配管系统图(贴片头)
Blow-Sw
P
φ8
Vac-Sw
エジェクタ
フィルタ
圧力センサ
ノズル
(3)配管系统图(统一更换台，4处通用)
φ6
P
ローラレバー
ローラレバー
セレクタ
パイロットチェック弁
φ6
φ6
φ6
φ6
φ6
喷射泵
φ8
过滤器
压力传感器
吸嘴
调谐旋钮
先导检查阀
φ6
φ6
φ6
φ6
φ6
滚筒杆
滚筒杆
φ6
第 1 部 基本篇 第 3 章 维护
3-7

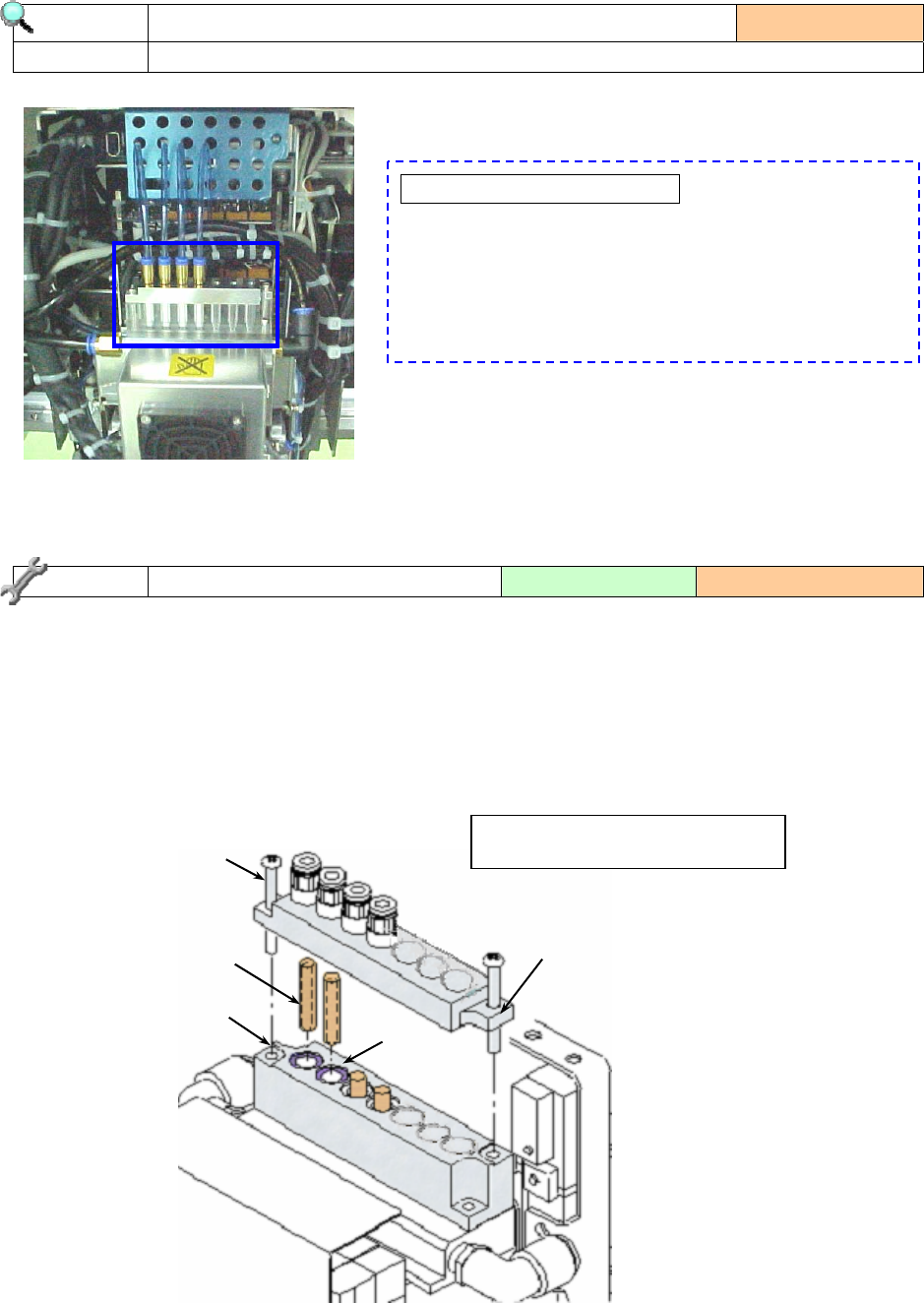

1) 请目检确认贴片头单元正面部过滤器箱内的空气过滤器没
有脏污。
✎检查过滤器脏污的方法✎
在主画面上选择「维护」→「机器自动校准」，
再执行「设置组」→「真空校准」。
（参见「11-2-5 真空校准」）
执行结果若有问题，会显示提示，敦促更换。
2) 有脏污时，请更换新过滤器。
1)
｢
把过滤器箱的「固定螺丝②」拧松，取下 过滤器箱 U
｣
①。
2)
｢｣
检查 过滤器③ 有无脏污。
3)
｢
若有脏污，请把 过滤器箱 L
｣
④ 中的「过滤器③」更换下来。
4)
｢｣
把 过滤器③ 插入「过滤器箱 L④」，差到底，用「固定螺丝②」固定好。
此时，请确认
「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
检查项目
3-2-5 空气过滤器（LNC60、IC头共通）
实施频度 ：每月
检查内容 检查空气过滤器脏污
更换 更换新的空气过滤器 使用工具 ：螺丝刀 更换标准： 6 个月
过滤器③ 货号：40046646
③
④
②
⑤
①
第 1 部 基本篇 第 3 章 维护
3-8

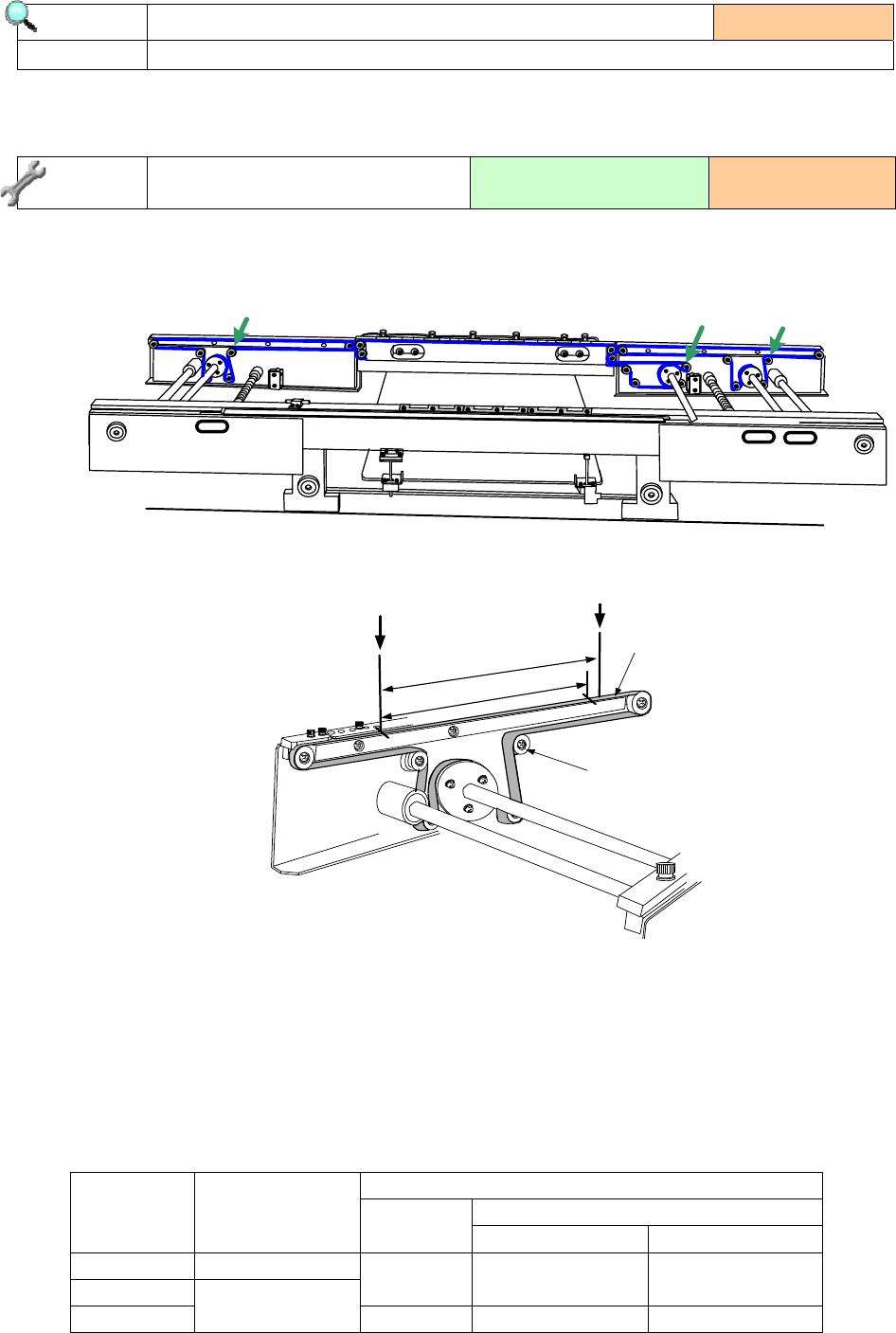

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1)把安装在 A 部位长孔中的“传送滑轮(前后 2 处)”松开，放松传送带的张力。
A
A
A
2) 请从传送滑轮上拆下传送带，进行更换。
A
B
200mm
201mm
搬送ベルト
3) 请调整传送带的张力。
① 在传送带处于松弛状态时(在传送带上没有张力的状态)，在传送带上平坦部分“B” 间距
200mm处，用“油性笔”做2处标记。
② 按照与1)相反的步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距达
到201mm的位置上，拧紧传送滑轮。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
〈传送带货号〉
IN・OUT 用
选项
基板尺寸 中心用
标准
传送延长 150mm 传送延长 250mm
M 40000864
L
40000863 40011058 40011065
E
40001070
40001860 － －
检查项目
3-2-6 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1 年
传送带
