第 1 部 基本篇 第 3 章 维护
3-10
控制印刷基板传送方向的 “(Ａ)X 夹杆”和 “(Ｂ)挡块（挡销）” 的端部，安装有“挡片①”。 “挡
片①”因与基板摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1. 拧松螺丝②，更换挡片①。
2. 一定要按照下图（Ｃ）所示方向，安装挡片①。
检查项目
3-2-9 挡片
实施频度 ：每周
检查内容 检查挡片的磨损、破损
更换 更换挡片 使用工具 ：螺丝刀 更换标准 ：2 年
(C) ストッパチップの取付
(A) Xプッシャ図
(B) ストッパ図
③ ストッパ
① ストッパチップ
② ネジ
① ストッパチップ
④ X プッシャ
② ネジ
Xﾌﾟｯｼｬ
ｽﾄｯﾊﾟ
②螺丝：货号 SM1030401SE
①挡片：货号 E2233725000
X 夹杆
X
X 夹杆
夹杆
挡片
X 夹杆图
挡片
螺丝
螺丝
挡块
(B)挡块图
挡块
（C）安装挡片
第 1 部 基本篇 第 3 章 维护
3-11
1) 请确认各个插头的连接确实无误。（托盘供给装置、键盘、HOD 等）
检查项目
3-2-10 电缆·插头
实施频度 ：每天
检查内容 检查确认电缆、插头的连接情况
插入、拔出各个接头时，一定要切断电源后再进行。
危
险
・
绝对不要在不同电压规格下使用。
・
接通电源时，请确认装置是处于安全状态下。
・
接通电源时，请确认装置内部没有人在作业。
・
接通电源时，请确认装置内部没有安装、或放置妨碍各种动作
的物体。
・
供气时，必须先切断电源。
注
意
警告
为防止触电等重伤事故，请关闭总电源。
总电源开关是指安装在建筑物的电源开关，不是指主机上的开关。
マウス
キーボード
HOD
ﾄﾚｲ供給装置
USB
Ethernet など
鼠标
器键盘
HOD
托盘供给装置
USB
Ethernet
第 1 部 基本篇 第 3 章 维护
3-12

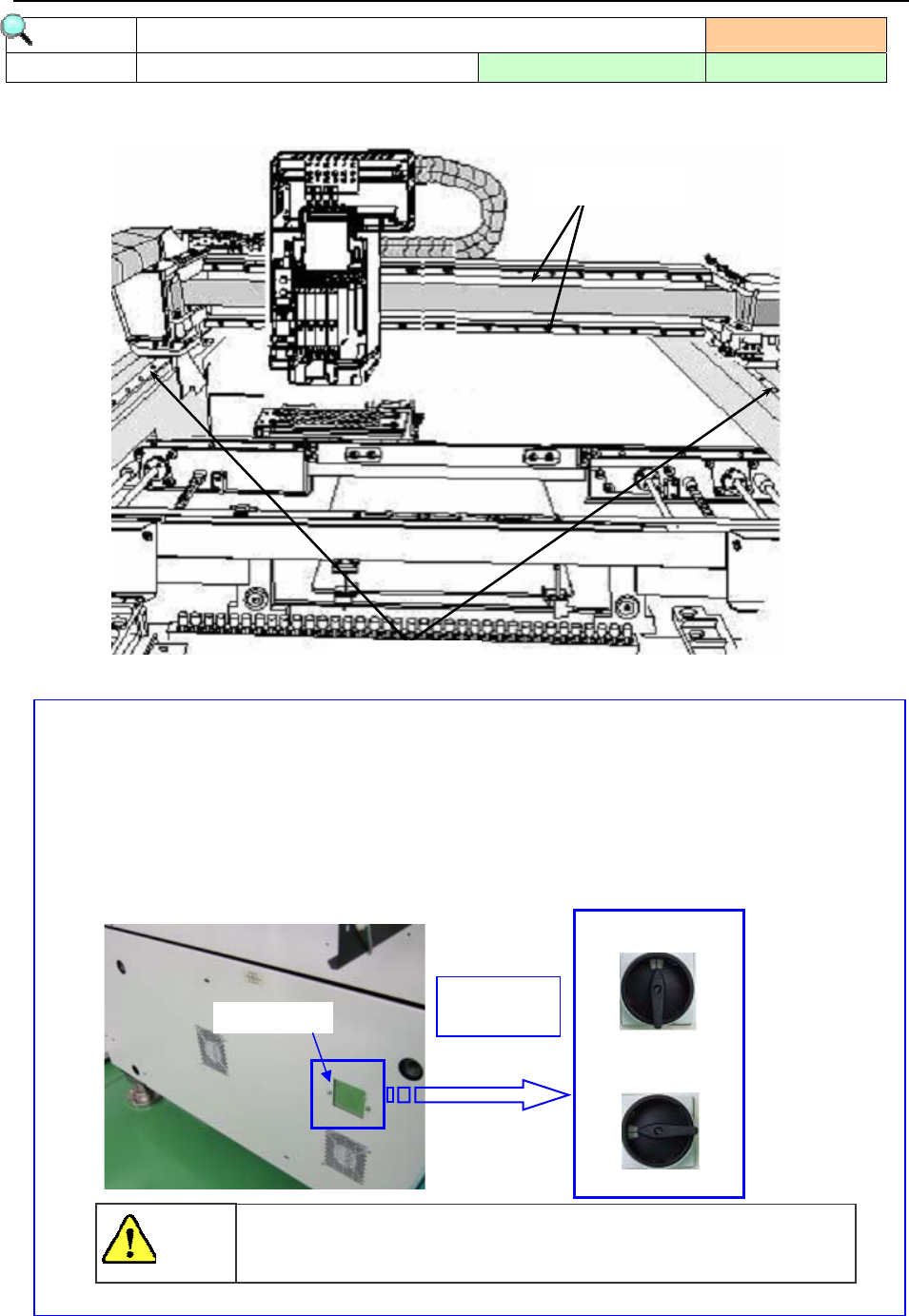

3-3 清扫
1) 请检查Ｘ轴单元和Ｙ軸单元轨道上有无附着垃圾、灰尘，并清扫干净。
把黄油揩干后，请涂抹新黄油。
＜Y 轴动力制动器解除开关＞
在装置左侧下面的位置设有解除 Y 轴制动器的开关（使 Y 轴马达 Free 的开关），供保养时
使用。
解除该开关后，很容易用手动方式把贴片头（X 轴）在 Y 方向上移动。
请完全打开开关罩，操作动力制动器解除开关。在电源为 ON 的状态时，打开开关罩，为了
保证安全，机器会异常停止。请绝对不要在电源为 ON 的状态下操作。此外，在上电时，请
确认解除开关和开关罩的状态。
・
通常状态
・
解除状态
清扫部位
3-3-1 XY轴直动单元
实施频度 ：每月
清扫内容 除去轨道上的灰尘、脏黄油 使用工具 ：毛刷、抹布 使用黄油 ：EP2
危险
在通电状态下操作很危险。请务必在切断装置的电源后再进行操作。
开关罩
打开填补后
再操作。
X 轴直动单元
Y 轴直动单元
