第 1 部 基本编 第 1 章 设备概要 1-12 1-2-1-4 ATC单元（Auto Tool Changer 自动工具交换装置）的构成 由气缸④来开、关滑动板②，保管并装卸吸嘴⑧。 滑动板②的开、 关， 由ATC OPEN （打开） 传感器⑥、 ATC CLOSE （关闭） 传感器⑦来检测， 开、 关的速度由速度控器⑤来调整。 图 1-2-1-8 ATC 单元 ① ATC 基座 ⑥ ATC OPEN 传感器 ② 滑动板 ⑦ ATC…
第 1 部 基本编 第 1 章 设备概要
1-11
1-2-1-3 贴片头单元的构成
贴片头由检测元件的位置偏移、角度偏移的LNC60传感器以及可进行上下驱动与旋转的Z滑动
轴构成。本机由以下结构组成。
机型名称与贴片头的关系如下所示。
机型 KE-1070 KE-1070C KE1080
LNC60 贴片头 ○ ○ ○
IC 贴片头 － － ○

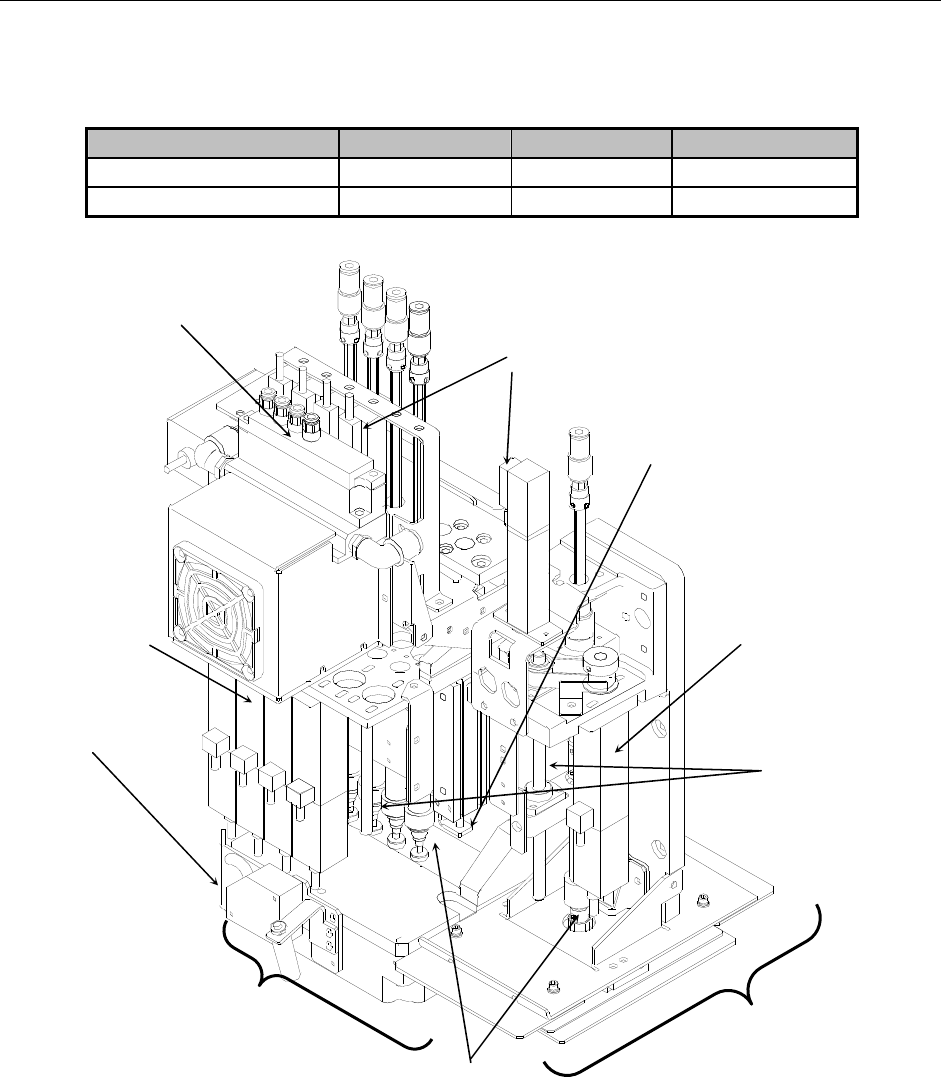

图 1-2-1-7 贴片头单元图
① 吸嘴外轴 ④ Z 滑动轴 ⑦ 贴片头上升汽缸
② LNC60 传感器 ⑤
θ
轴马达 ⑧ 过滤器箱
③ Z 轴马达 ⑥ 滚珠丝杠
①④
②
⑤
⑦
③
⑥
⑧
L 贴片头单元图
（LNC60 贴片头）
③
R 贴片头单元图
（IC 贴片头）
( KE-1080 ）
第 1 部 基本编 第 1 章 设备概要
1-12
1-2-1-4 ATC单元（Auto Tool Changer 自动工具交换装置）的构成
由气缸④来开、关滑动板②，保管并装卸吸嘴⑧。
滑动板②的开、关，由ATC OPEN（打开）传感器⑥、ATC CLOSE（关闭）传感器⑦来检测，开、
关的速度由速度控器⑤来调整。

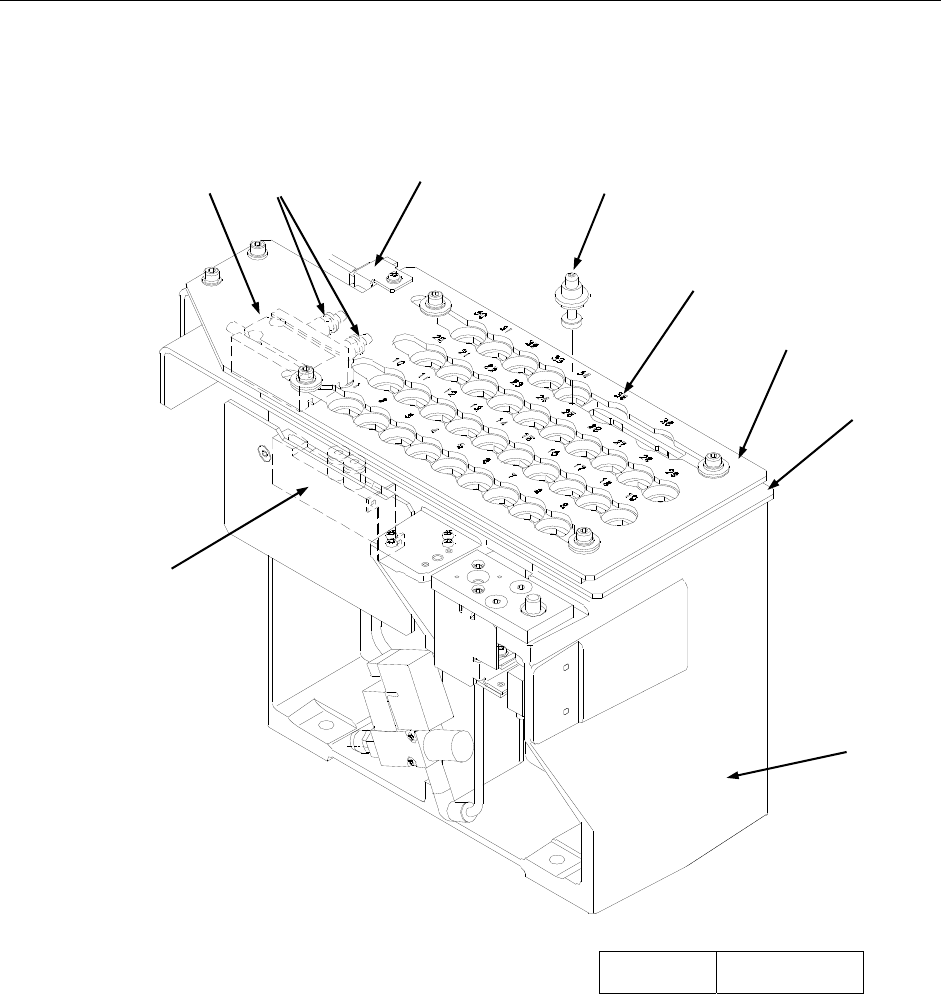

图 1-2-1-8 ATC 单元
① ATC 基座 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 板 ⑧ 吸嘴
④ 空气汽缸 ⑨ 5 接口切换电磁阀
⑤ 速度控制器 ⑩ ATC 编号
③
④
②
⑧
⑤
⑥⑦
⑨
⑩
①
ATC 编号 1～36
第 1 部 基本编 第 1 章 设备概要
1-13
1-2-1-5 吸嘴
1) 吸嘴的形状
请按照贴装元件形状及尺寸，从No.500、501、502、503、504、505、506、507、508、
509中选择吸嘴。
表 1-2-1-1 吸嘴
No. 500 501 502 503 504 505 506 507 508 509
外
观
外
径
1.0x0.5mm 0.7x0.4mm φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm 0.4×0.2mm
内
径
2xφ0.4mm φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm φ0.1mm
2) 吸嘴的选择方法
可通过“ATC吸嘴分配”自动识别吸嘴。手动输入要准确选择，防止吸取不良、贴片精度不良。
主要用途元件的吸嘴序号见表1-1-4-2，为提高精确性，请根据贴片元件吸取面的最小尺寸选
择吸嘴编号。
各种元件吸取面的最小尺寸(D)请参见(3)项。
表 1-2-1-2 吸嘴 No.和最小宽度对照表
吸嘴 No. 最小宽度 mm 主要适用元件
500
501
502
503
504
505
506
507
508
509
0.45～1.45
～0.45
0.45～0.75
0.75～1.45
1.1～2.5
2.5～4
4～7
7～10
10～
0.2
1005，1608，SOT(模部 1.6×0.8) ，2012<注>
0603
1005
1608、SOT(模部 1.6×0.8)，2012
SOT(模部 2.0×1.25)
2012、3216、SOT(模部 2.0×1.25)SOT23，
铝电解电容(小) 钽电容，微调电容
铝电解电容(中) SOP(窄幅),SOJ,插头
铝电解电容(大) SOP(宽幅),TSOP,QFP，
PLCC, SOJ, 插头
QFP，PLCC
0402 专用
注：因 2012R 的吸取面形状（厂商及阻抗值不同等），有时θ会有偏差。
需要进行 2012 元件的高密度贴片（邻接 0.3mm 以下）时，请使用 504 吸嘴。
