第 1 部 基本篇 第 4 章 制作生产程序
5) 贴片头
指定贴片用的贴片头。
按输入顺序生产时，要贴片的贴片头可从一览表中选择。
初始值为“自动选择”，在制作程序后通过实行“优化”，自动选择最合适的贴片头。
选择贴片头时，请按编辑键(键盘的“F2”键)或鼠标的右键，从一览表中选择。
此外，在选择多行时，如果从弹出式菜单中指定，则所选中行的所有设置都将被改变。

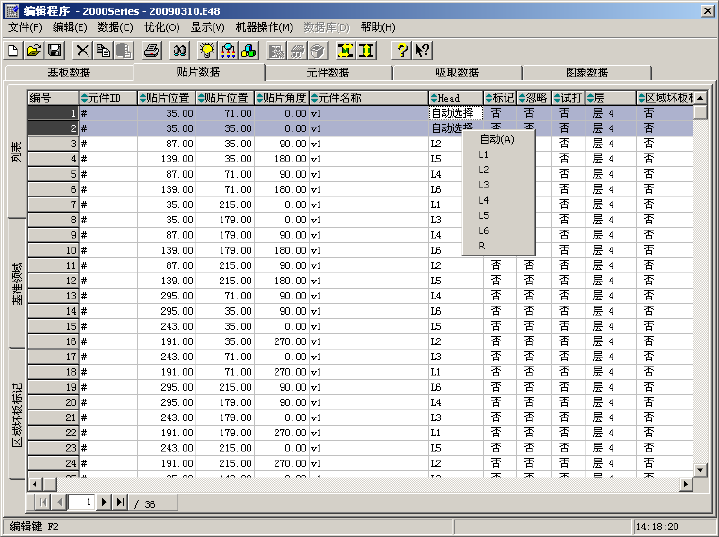

图 4-3-4-2-1 贴片头选择
4-29
第 1 部 基本篇 第 4 章 制作生产程序
6) 标记(标记 ID)
设置在贴片时是否根据区域基准标记对贴片位置进行修校正。
用配置在贴片元件附近的标记进行校正，便于精度要求高的元件使用。
(该功能是从传统的IC标记功能扩展而来)
区域基准标记能够使用1组标记数据校正多个贴片数据(贴片点)。
(1组 2个，或1组 3个的标记)
① 显示内容(选择项目)
可选择
“No” ：不校正
标记ID ：校正。
② 选择内容的变更
在变更修正/不修正的状态时，可右击变更对象的贴片数据的“标记”输入区域，从显示的
菜单中，输入如下的选择。
No.
设置为不使用。
编辑
为了编辑区域基准标记数据，打开区域基准输入画面。
参见
为了选择区域基准标记，打开区域基准输入画面。(不能编辑)
但选择多行贴片数据后显示上述菜单时，不能显示“编辑”。

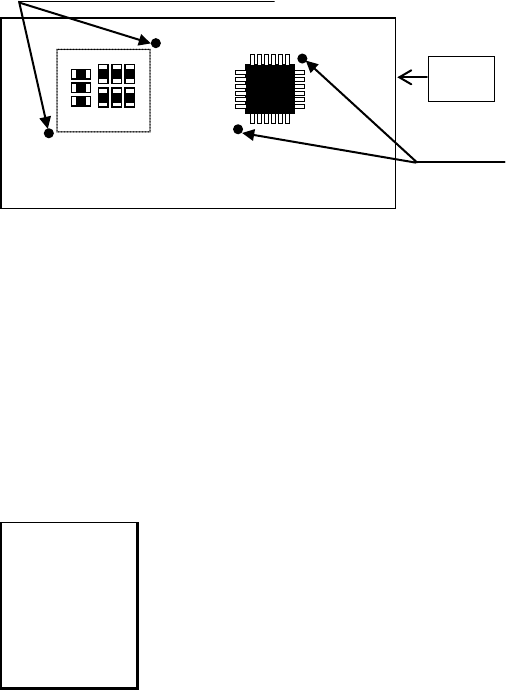

区域基准标记
基板
IC 标记
4-30
第 1 部 基本篇 第 4 章 制作生产程序
③ 标记数据的制作
选择区域基准标签，打开区域坐标编辑画面。
在贴片数据的列表画面中，按下“F9”键，或从弹出菜单中选择“编辑”、“参照”，
也可打开该画面。
此外，把光标放在贴片数据列表画面的标记栏上，双击后，也可打开只读模式。

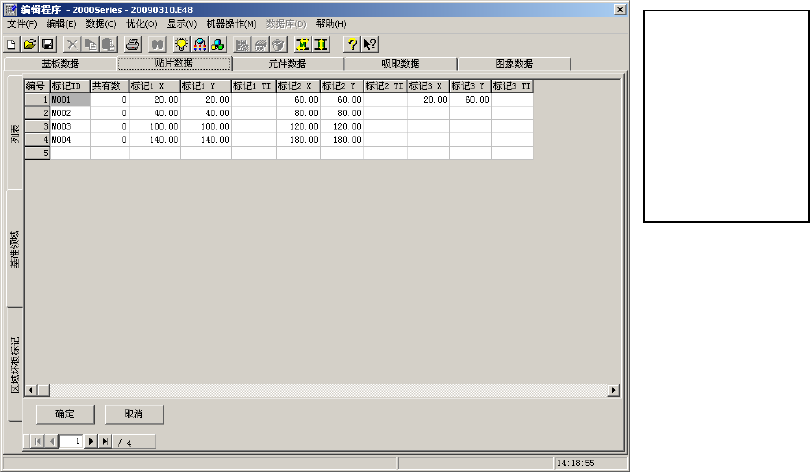

图 4-3-4-2-2 区域基准编辑画面
在注册标记时，将光标移动到未输入的行，输入标记的X坐标、Y坐标后，利用图像拷贝来
获得标记数据，完成标记制作。
另外，标记数据(标记1TI、标记2TI、标记3TI)还可通过示教来获得。
“画面显示内容”
·标记 ID ： 输入标记 ID。最多可输入 8 个半角文字。
省略时将自动分配。
·共有数 ： 显示在打开区域基准画面时参考标记群组的贴片数据的点数。
但不能编辑。
·标记 1(2，3)X ： 输入标记的 X 坐标。
·标记 1(2，3)Y ： 输入标记的 Y 坐标。
·标记 1(2，3)TI ： 显示标记的图像数据获得情况。
当光标在该栏时，可进行示教或图像拷贝。
可事先制作左图
的标记数据。
区域基准标记可
独立于贴片数据
进行编辑。
