第 1 部 基本篇 第 4 章 制作生产程序
10）区域 BM（区域坏板标记）
对贴片时是否跳过区域坏板标记进行设置。
区域坏板标记，可以用 1 组标记数据管理多个贴片数据(贴片点)。
（1 组 1 个的标记）
①显示内容（选项）
可选择的项目
“No” ：不使用
标记 ID ：使用
②变更选项
要变更使用／不使用的状态时，在要变更贴片数据的“区域坏板标记”输入字段里点击鼠标右
键，从弹出菜单中进行选择输入 ｡
No
设置为不使用。
编辑 打开区域坏板标记输入画面，以便编辑区域坏板标记数据。
浏览
打开区域坏板标记输入画面，以便选择区域坏板标记。
(不能编辑)
但若在贴片数据中选择多行后，显示上述菜单时，不显示“编辑”。
区域坏板标记
基板
4-34
第 1 部 基本篇 第 4 章 制作生产程序
③制作标记数据
选择区域坏板标记选项卡，打开区域坏板标记编辑画面。
在贴片数据的列表画面上，按下“F9”键，或从弹出菜单中选择“编辑”、“浏览”，也可打
开该画面。
此外，把光标放在贴片数据列表画面的区域坏板标记栏上，双击后，也可打开只读模式。

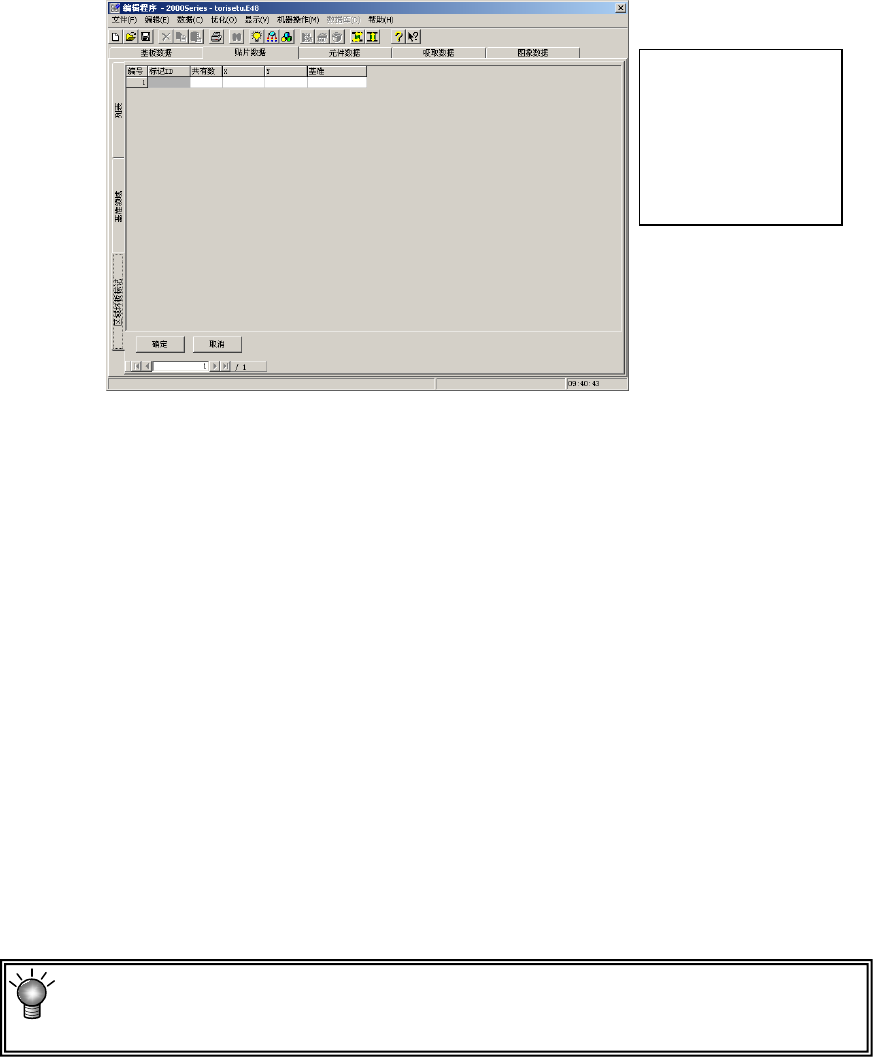

图 4-3-4-4 区域坏板标记编辑画面
在区域坏板标记列表中，显示已注册的区域坏板标记的列表。
从中选择要使用的区域坏板标记。
要注册新的标记时，输入区域坏板标记的X坐标、Y坐标、基准。
“画面显示内容”
·标记 ID ： 输入标记 ID。最多可输入 8 个半角文字。
·共有数 ： 显示打开区域坏板标记画面时的，参照区域坏板标记的贴片数据点
数。但不能编辑。
·X ： 输入以“基准”规定的位置为起点到区域坏板标记的中心位置的 X 坐
标。
·Y ： 输入以“基准”规定的位置为起点到区域坏板标记的中心位置的 Y 坐
标。
·基准 ： 选择是以电路原点（电路位置基准）为坐标的基准位置；还是以基板
原点(基板位置基准)为坐标的基准位置。
“操作按钮”
·确定 ： 保存已编辑的数据，返回贴片列表画面。
·取消 ： 忽略编辑的内容，返回贴片列表画面。
当点击选项卡或按F9键，区域坏板标记画面消失时，将不进行与贴片数据的链接设置，并
返回贴片列表画面。
坏板标记的颜色与基板必须有明显的区别，其直径也应在 2.5mm 以上。
另外，使用识别坏板标记所需时间，将使节拍时间相应延长。

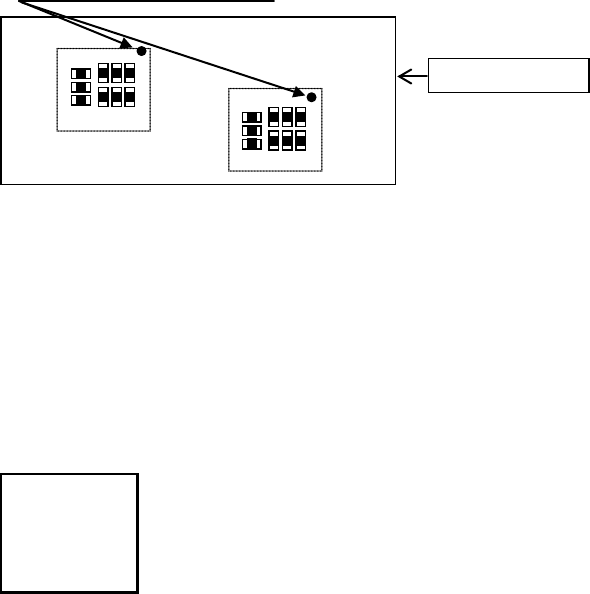

事先作出左图的标记
数据。
区域坏板标记可独立
于贴片数据进行编
辑。
4-35
第 1 部 基本篇 第 4 章 制作生产程序
范围检查
在如下的时间段内，对贴片位置是否在基板内(单电路板时)，或是否在电路内(多
电路板时)进行检查。
① 输入数据时
在输入贴片位置 X 或 Y 时，或分别对其进行了改变时，进行范围检查。
出错时，将显示如下的警告信息。
● 确定⇒确定输入数据，在贴片数据编号的左侧带有“*”的超范围标记(参照下
图)。如果输入范围内的值，则标记消失。
● 取消⇒输入的数据无效，返回数据输入状态。
图 4-3-4-2-4
② 切换数据时
切换数据(选择元件数据等)时，进行范围检查。

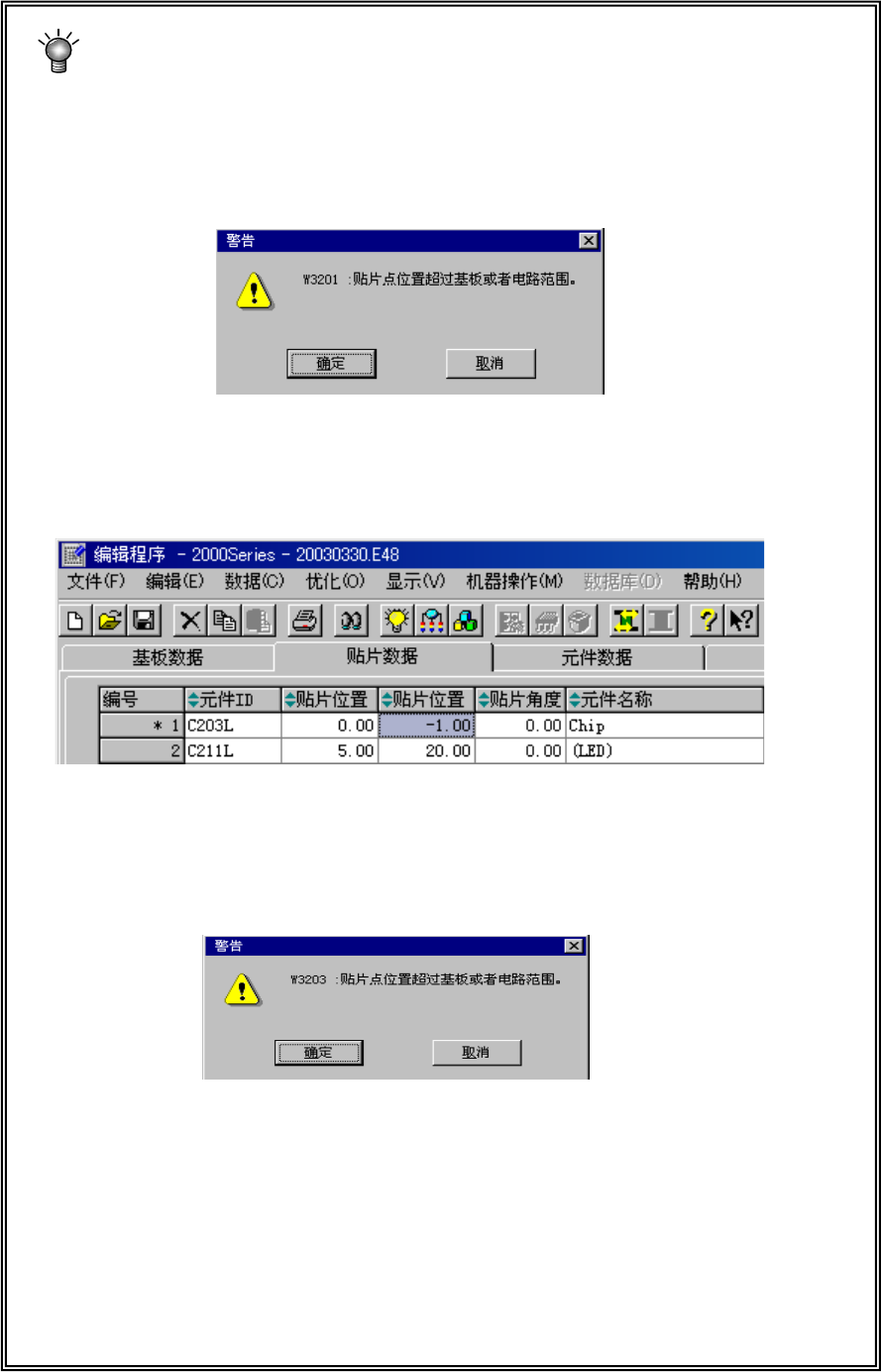

出错时，将显示如下的警告信息。
图 4-3-4-2-5
● 确定⇒继续进行数据切换
● 取消⇒停止数据切换
※ 发生范围检查错误时，
先对
“贴片数据”进行确认，如果没有问题，请确认各“基板
数据”的输入值。
(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的
各坐标)
图 4-3-4-2-3
4-36
