第 1 部 基本篇 第 4 章 制作生产程序
4-3-5 元件数据
“元件数据”是输入由“贴片数据”输入的“元件名称”的详细信息的数据。
因此，需要制作由“贴片数据”输入的所有元件名称的数据。
4-3-5-1 元件数据画面的显示
元件数据的输入画面，有表格显示和列表显示2种形式。
列表显示画面是将多个元件数据的概要以列表的形式显示在画面中。在列表显示画面中，不
能输入数据，但可查看数据的完成情况。

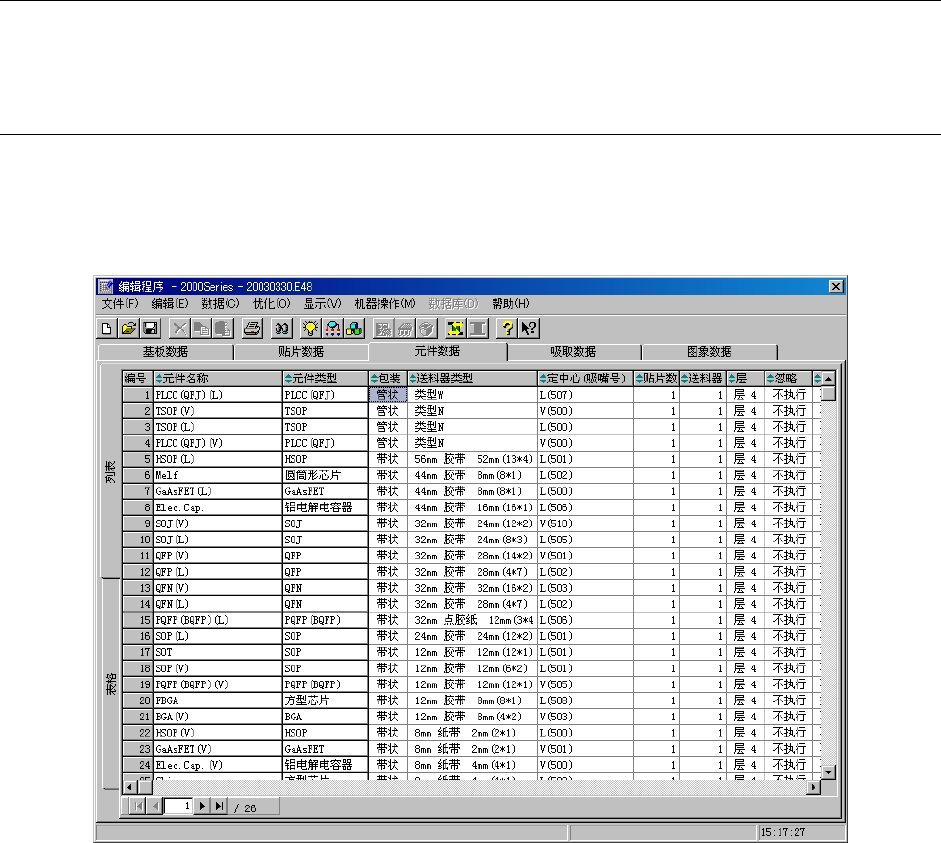

图 4-3-5-1-1 贴片数据列表画面
4-37
第 1 部 基本篇 第 4 章 制作生产程序
从列表画面中选择元件名(双击)后，将显示所选择元件数据的表格画面，此时，可进行元件
数据的制作和编辑。
表格显示画面由基本部分与包装方式、定中心、附加信息、详述、检查部分构成，1个元件数
据显示为一个画面。
表格与列表画面的切换标签
如选择包装方式，则显示该项目。
此处的选择项目的内容显示在下面的区域内。

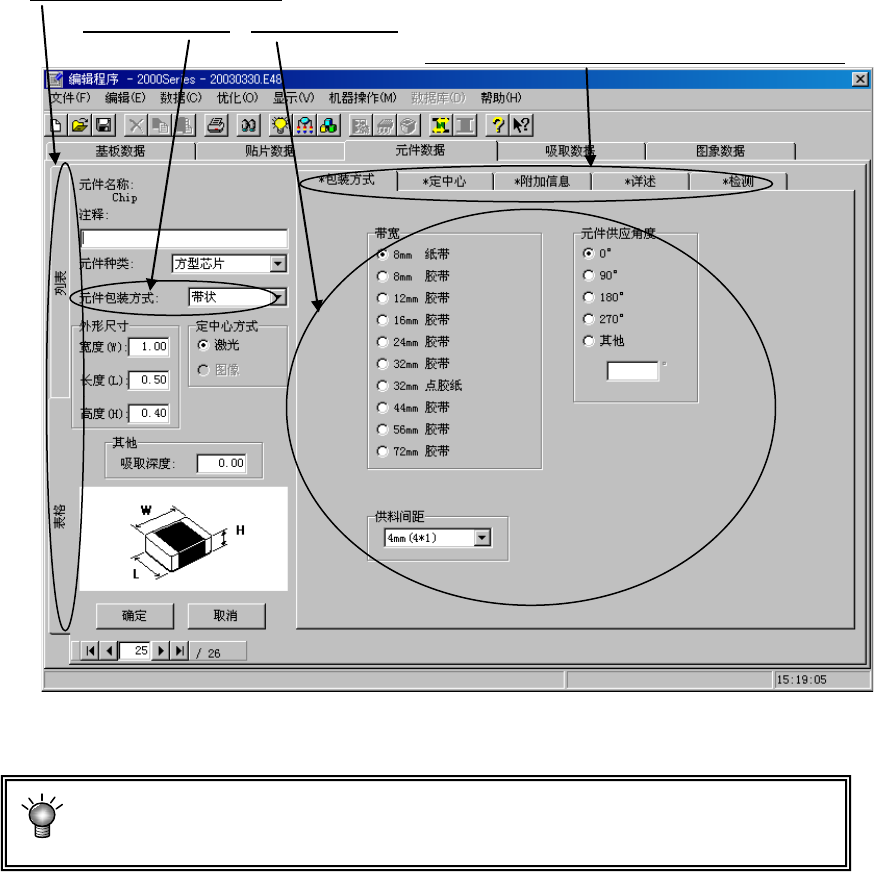

图 4-3-5-1-2 元件数据表格画面
※ 键盘操作
项目间的移动使用 TAB 键，换页时使用“PageUp”或“PageDown”键。
4-38
第 1 部 基本篇 第 4 章 制作生产程序
4-3-5-2 元件数据的制作
元件数据的制作画面(元件表)包含初始画面在内，共由5个画面(“包装方式”、“定中心”、
“附加信息”、“详述”、“检测”)构成。其中，仅初始画面(包含“包装方式”的信息)需
要设置。
其他的项目的初始值已登录。请只设置必要的项目。
关于制作程序后发生的识别错误等初始的各种错误，通过调整元件数据，大部分错
误可得到解决。此时，除元件高度外，请改变或调整上述用“初始值”设置的值。
4-3-5-2-1 初始画面
1) 注释
对仅靠元件名称难以进行区分的元件输入注释。
注释也可省略。
2) 元件种类
从下拉式一览表中选择元件种类。
从显示的一览表中选择。
图 4-3-5-2-1-1
若弄错元件种类，则在元件定中心时容易发生识
别错误等问题。
请选择正确的元件种类。
3) 包装方式
从显示的包装方式一览表中选择元件供给装置的种类。需要进行变更时，请从下拉式一览表
中选择元件包装方式。
KE-1070C 可以制作包装选择托盘的生产程序，但在生产中不能使用。
图
4-3-5-2-1-2
