第 1 部 基本篇 第 4 章 制作生产程序 6) 吸取深度 输入从吸嘴 吸取面的高度到元件 表面的高度。 通常，可使用默 认值。 例）当插头元件 等，吸嘴的吸取面比 元件表面低时，需输 入由吸嘴顶端到元 件表面的尺寸。 此时，“元件高 度”为吸嘴顶端到元 件背面的尺寸。 吸取深度 元件高度 插 头 吸 嘴 4- 41
第 1 部 基本篇 第 4 章 制作生产程序
4) 外形尺寸(参照下页 “7)元件尺寸图例”)
●激光识别元件： 输入需进行激光识别的元件外形尺寸。因此，请输入激光照射部分的纵横
尺寸。
●图像识别元件： 用键盘输入需进行图像识别的元件的外形尺寸。有引脚的元件通常需输入
包括引脚在内的尺寸。
◆方形芯片 ◆SOT ◆SOP
若弄错元件的纵、横尺寸，则有时无法进行定中心。
若弄错元件高度，则容易发生因激光测量位置不稳
定而导致的激光识别错误、以及因图像识别高度不
稳定而导致的图像识别错误等。
5) 定中心方式
指定求出元件中心的方法。
请配合元件(在考虑规格、精度、节拍的基础上)进行选择。
根据元件种类，可使用的定中心方式会受到限制。
表 4-3-5-2-1 可选择定中心的表
元件种类
激光
图像
元件种类
激光
图像
方形芯片 ○ × TSOP2 ○ ○
方形芯片(LED) ○ × BGA ○ ○
圆筒形芯片 ○ × FBGA × ○
铝电解电容器
○
○
QFN
○
○
SOT ○ × 外形识别元件 × ○
微调电容器 ○ × 通用图像元件 × ○
网络电阻 ○ × 单向引脚插头 ○ ○
SOP
○
○
双向引脚插头
○
○
HSOP ○ ○ Z 引脚插头 ○ ○
SOJ ○ ○ 扩展引脚插头 × ○
QFP ○ ○ J 引脚插座 ○ ○
GaAsFET
○
○
鸥翼式插座
○
○
PLCC ○ ○ 带减震器的插座 ○ ○
PQFP ○ ○ 其他元件 ○ ×
TSOP ○ ○
外形寸法 横
外形寸法 縦
部品高さ
＋
外形尺寸 横
元件高度
外形尺寸 纵
+
元件高度
外形尺寸 纵
外形尺寸 横
引脚间距
+
外形尺寸
横
外形尺寸 纵
元件高度
+
4-40
第 1 部 基本篇 第 4 章 制作生产程序
6) 吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。
通常，可使用默认值。
例）当插头元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴顶端到元件表面的尺寸。
此时，“元件高度”为吸嘴顶端到元件背面的尺寸。
吸取深度
元件高度
插 头
吸 嘴
4-41
第 1 部 基本篇 第 4 章 制作生产程序
4-3-5-2-2 包装方式
1) 带状元件的输入方法

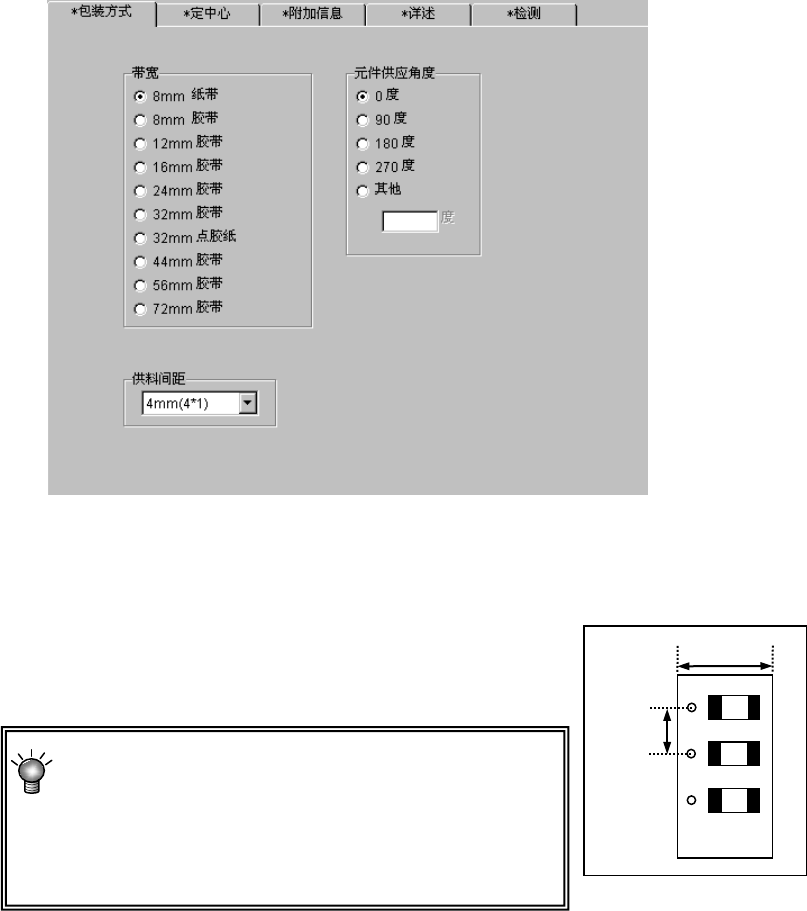

图 4-3-5-2-2-1 元件数据(带状包装)
① 带宽
选择带的宽度。
② 间距
选择带的传送间距。
当带为 12mm～72mm 时，请根据带状送料器的传送
间距来设置元件数据的间距。
例) 用 12mm 的带状送料器(FF12FS)以 8mm 的间距传送
时，将带状送料器的传送挡块设为“8”，然后将“元
件数据”的间距设为“4*2”。
有关带状送料器的设置，请参照“带状送料器使用说明书”。
③ 元件供应角度
输入带状送料器上的元件包装方式相对于JUKI的元件供给角度0°的角度。
详细内容请参见4-3-5-2-2的5)元件供给角度。
带宽
间距
4-42
